Cerabar M, Deltabar M, Deltapilot M / HART
Endress+Hauser

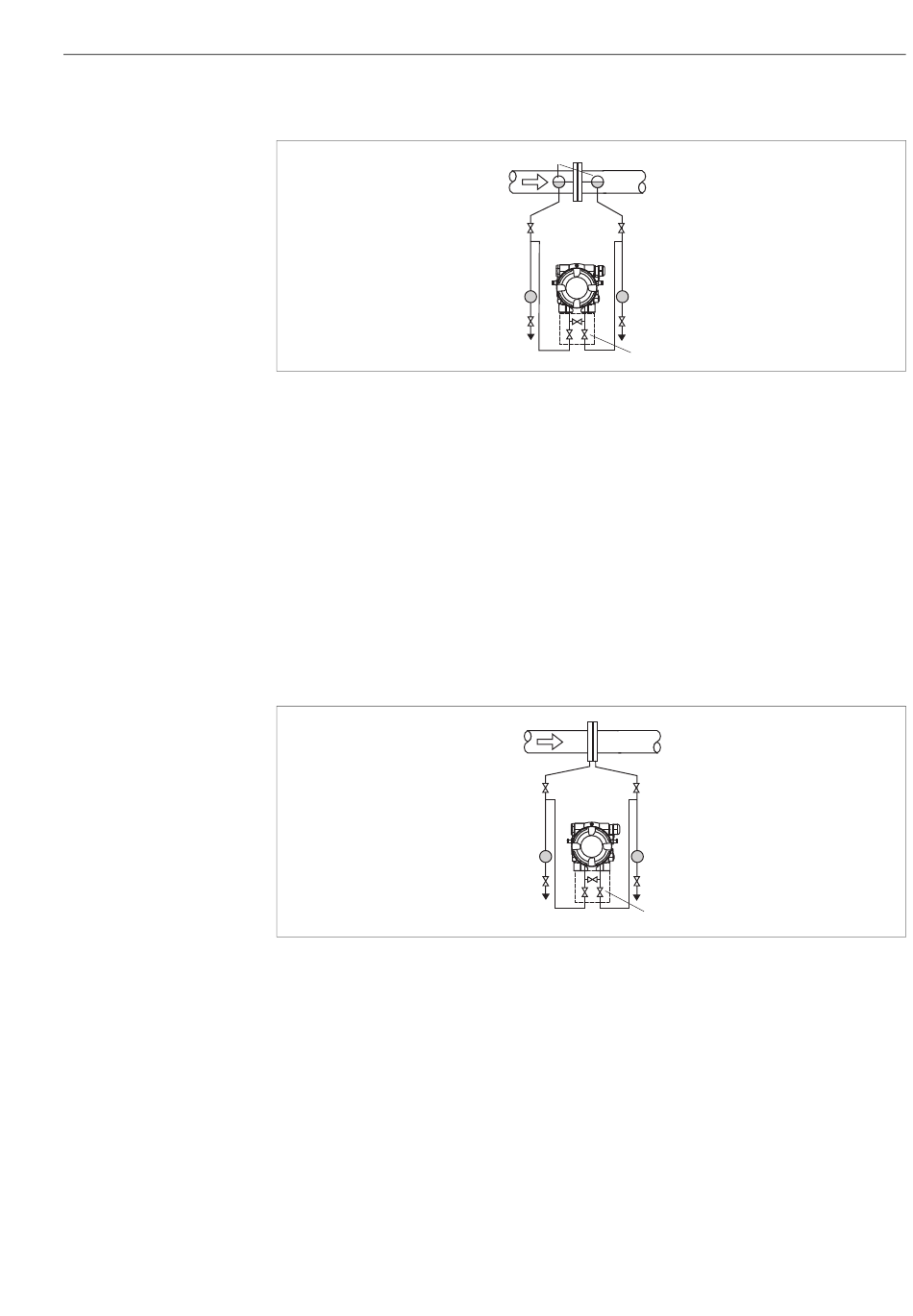

Mesure de débit de vapeur
Ensemble de mesure de débit de vapeur
1 Pots de condensation
2 Diaphragme ou tube de pitot
3 Vannes d'isolement
4 Deltabar M
5 Pot de purge
6 Vanne de purge
7 Manifold 3 voies
• Monter le Deltabar M en dessous du point de mesure.
• Monter les pots de condensation à même hauteur que le piquage et à distance égale avec le
Deltabar M.
• Avant la mise en service remplir les prises de pression à hauteur des pots de condensation.
Mesure de débit de liquide
Ensemble de mesure de débit de liquide
1 Diaphragme ou tube de pitot
2 Vanne d'isolement
3 Deltabar M
4 Pot de purge
5 Vanne de purge
6 Manifold 3 voies
• Monter le Deltabar M en dessous du point de mesure afin que les prises de pression soient toujours
remplies de liquide et que les bulles d'air puissent remonter jusqu'à la conduite de process.
• Pour les mesures dans des produits contenant des particules solides par ex. les fluides encrassés,
le montage de pots de purge et de vannes de purge est judicieux pour recueillir les dépôts et les
évacuer.
➀
➁
➂ ➂
➃
+ –
➄ ➄
➅ ➅
➆
➀
➁ ➁
➂
+ –
➃ ➃
➄ ➄
➅
Montage
P01-PMD55xxx-11-xx-xx-xx-001
P01-PMD55xxx-11-xx-xx-xx-002
