Manuel de mise en service Prosonic Flow 90
!
Endress+Hauser
3.2.7
Agencement des capteurs (Clamp On)
Le transmetteur offre une possibilité de sélection d'un type d'installation avec 1 à 4 traverses. Noter
que l'intensité du signal diminue avec chaque point de réflexion supplémentaire dans la conduite
(Exemple : 2 traverses = 1 point de réflexion)
Pour conserver une qualité du signal relativement bonne, il convient de choisir le nombre de tra-
verses le plus faible garantissant une différence du temps de parcours suffisante.

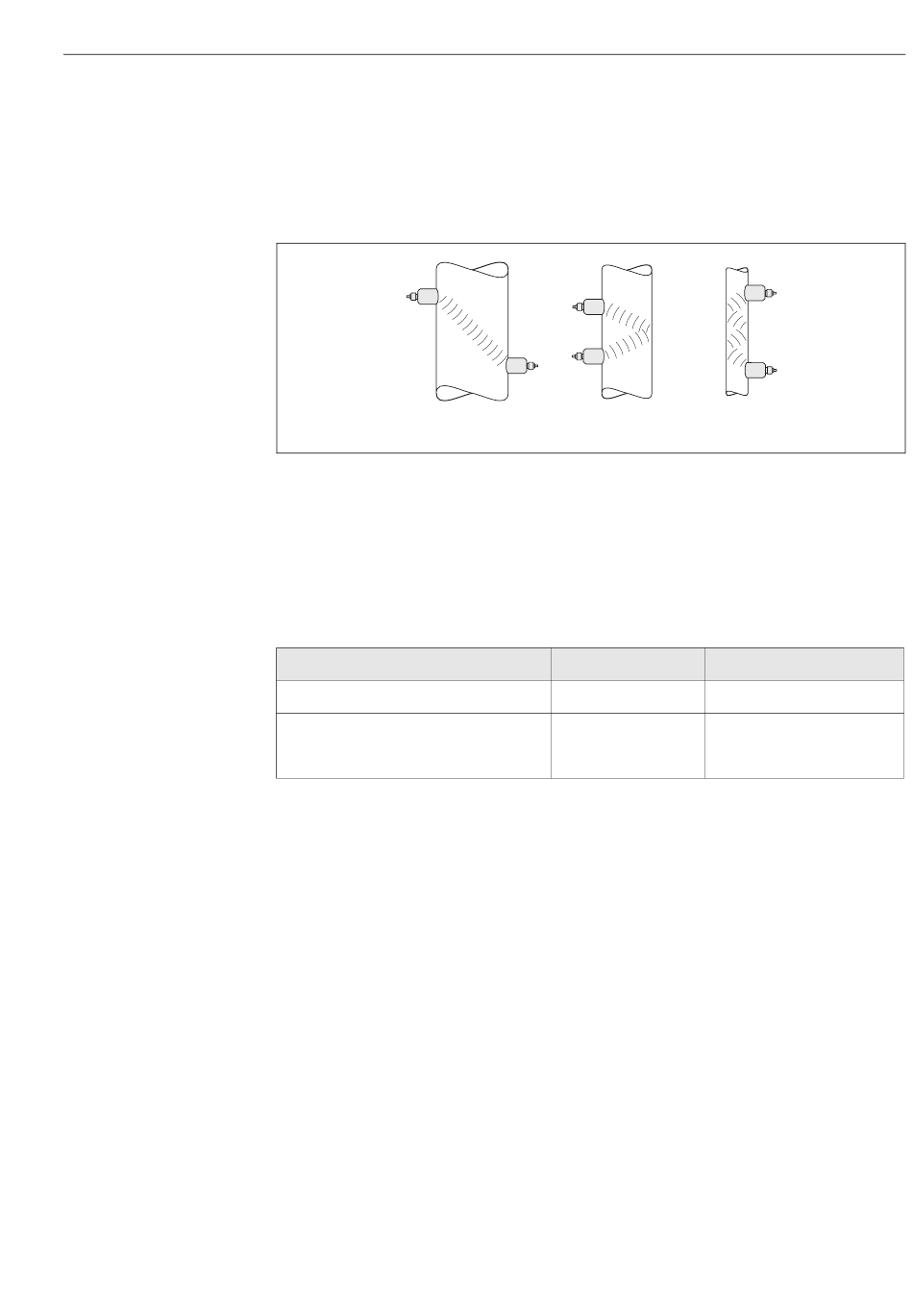

fig. 10 :
Agencement des capteurs (Clamp On)
1 = 1 traverse, 2 = 2 traverses, 4 = 4 traverses
Recommandation :
En raison de leur construction et de leurs propriétés, les capteurs Prosonic Flow se prêtent tout par-
ticulièrement à certains diamètres nominaux et épaisseurs de paroi. Ainsi, pour Prosonic Flow W,
P et U différents types de capteurs sont proposés pour les différents domaines d'application.
Des recommandations pour l'installation des capteurs figurent dans le tableau suivant.
Type capteur
Prosonic Flow U
Prosonic Flow W
Prosonic Flow P
* voir remarque
Remarque !
• En principe il est recommandé de monter les capteurs Clamp On avec 2 traverses. Ce type d'ins-
tallation permet un montage simple, et cela même si la conduite n'est accessible que d'un côté.
• Avec un petit diamètre de conduite (DN 60 et inférieur) l'écart des capteurs dans le cas de Pro-
sonic Flow W/P risque d'être trop faible pour une installation avec 2 traverses. Dans ce cas il con-
vient de choisir une installation avec 4 traverses. Dans tous les autres cas il convient de préférer
la configuration 2 traverses.
• Pour les conduites avec une épaisseur de paroi > 4 mm, les conduites en matériaux composites
comme le GFK ainsi que les conduites avec revêtement, il est recommandé d'utiliser les capteurs
Prosonic Flow W/P DN 100...4000 également dans la gamme de diamètres < DN 100. Ceci est
également valable pour les applications sur produits exerçant un amortissement acoustique
important. Pour ces applications nous recommandons en principe le montage de capteurs W/P
avec 1 traverse.
• Prosonic Flow U dans la gamme de diamètres DN 15...50 est utilisé de préférence dans des con-
duites en matière synthétique. Dans la gamme de diamètres de DN 50...100 il est possible d'uti-
liser tant les capteurs Prosonic Flow W/P que le capteur Prosonic Flow U. Pour les applications
à partir de DN 60 il est en principe recommandé d'utiliser les capteurs Prosonic Flow W/P.
• Si l'appareil de mesure indique un signal de trop faible intensité, il convient de réduire le nombre
de traverses.
1
2
Diamètre nominal
DN 15...100
DN 50...60
DN 80...600
DN 650...4000
3 Montage
4
A0001108
Type de montage
2 traverses
2 (ou 4) traverses *
2 traverses
1 traverse
