Manuel de mise en service Prosonic Flow 90
Endress+Hauser
3.2.3

Implantation

Implantation verticale
Implantation recommandée avec sens d'écoulement montant (vue A). Les particules solides se dépo-
sent au fond. Le produit étant au repos, les gaz sortent de la zone du capteur. Les tubes de mesure
peuvent en outre être entièrement vidangés et protégés contre les dépôts.
Implantation horizontale
Dans le domaine d'implantation recommandé avec un montage horizontal (vue B), les accumula-
tions de gaz et d'air sur la paroi supérieure de la conduite ainsi que les dépôts sur le fond ont une
influence moindre sur la mesure.
A

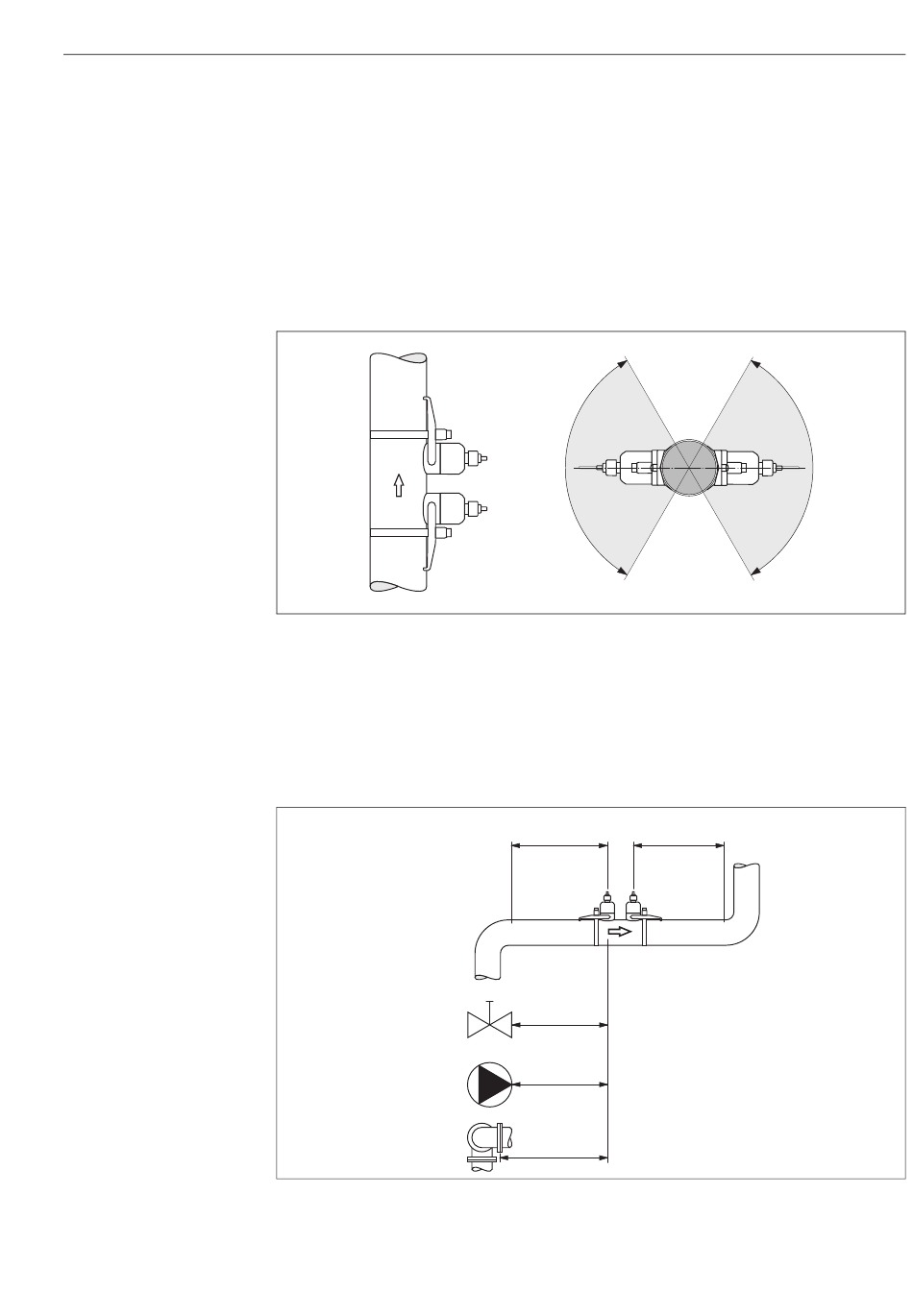

fig. 7 :
Implantation (A = vertical, B = horizontal, C = zone d'implantation max. 120°)
3.2.4
Sections d'entrée et de sortie (version Clamp On)
Le capteur doit, dans la mesure du possible, être monté en amont d'éléments comme les vannes, T,
coudes etc. Si plusieurs corps perturbateurs sont montés, il faut toujours tenir compte de la section
d'entrée ou de sortie la plus longue. Tenir compte des sections d'entrée et de sortie afin de respecter
les spécifications relatives à la précision de mesure :
1
2
3
fig. 8 :
Sections d'entrée et de sortie (version Clamp On)
1 = vanne; 2 = pompe; 3 = deux coudes dans différentes directions
C
B
³ 15 x DN
³ 5 x DN
³ 40 x DN
³ 20 x DN
³ 40 x DN
3 Montage
C
A0001105
A0001106
15
