Migatronic AUTOMIG2 i Guide De L'utilisateur page 52

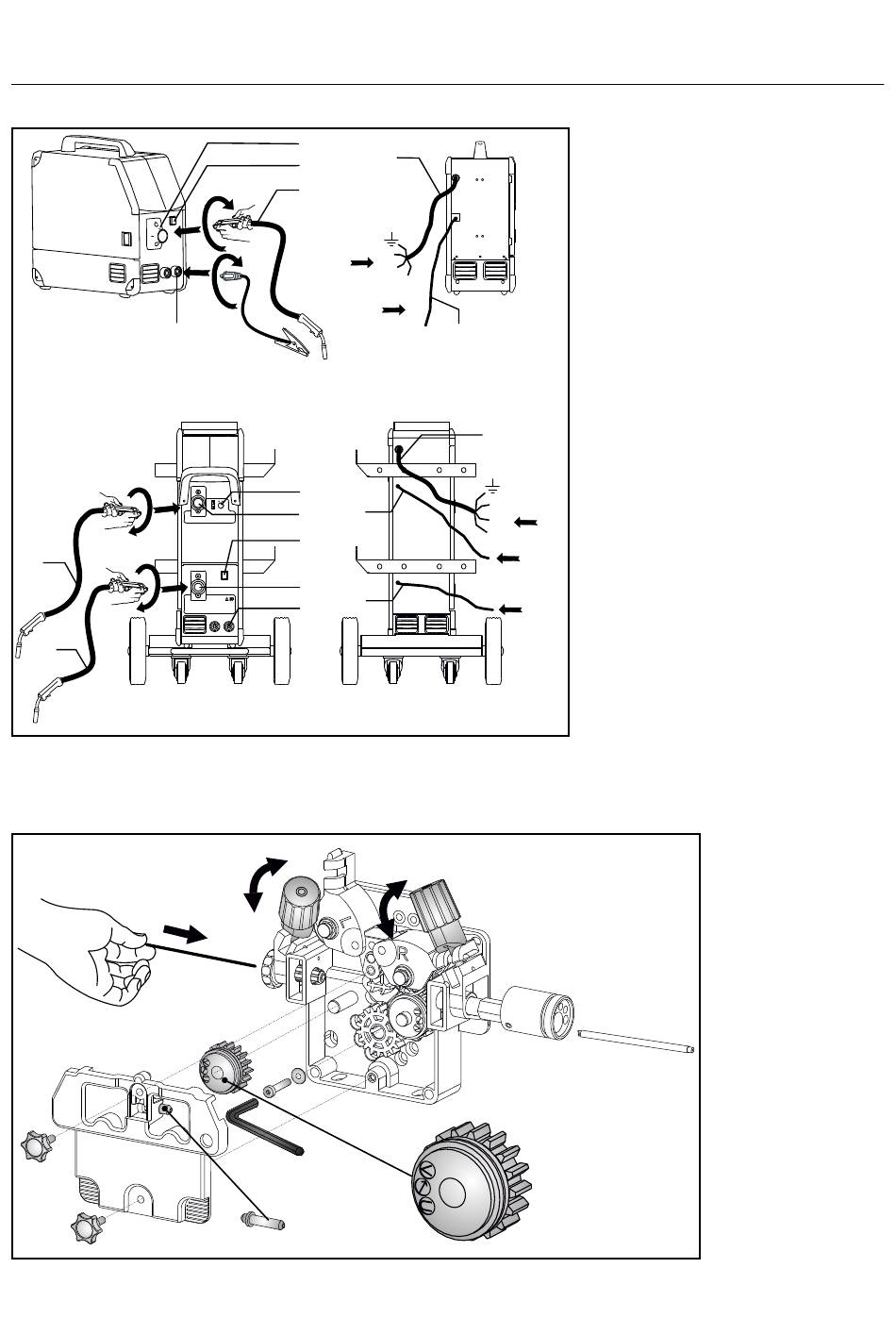

Aansluiting en bediening
6
5
5
Assembleren van onderdelen in de draadaanvoerunit
4
1
2
5
Power
F
F
F
GAS
max. 6 Bar
3
7
3
4
2
4
3
8
52
1. Netaansluiting
2. Hoofdschakelaar
3. Aansluiting van het beschermgas
4. Aansluiting van de lastoorts
5. Lastoorts
6. Aansluiting van de aardklem
7. Reversing switch between torches 1 and 2
8. Aansluiting van de aardklem
1
F
Power
F
F
GAS
max. 6 bar
x4
Met behulp van de
kartelmoer op de
spanbout wordt de druk
op de transportrollen
dusdanig ingesteld,
dat een gelijkmatige
draadaanvoer wordt
bewerkstelligt zonder
vervorming van de draad.
