10. GEBRUIK VAN DE POWER ANALYZER ALS
VOLT-METER
Bij deze meetprocedure kan ofwel de totale spanning van een meercellig accupack of de
spanningen van elke individuele cel binnen een 6-cellige accupack worden gemeten en
weergegeven. De aansluiting van de accu gebeurt op de Balancer-aansluiting van de
Power Analyzer.
Als de totale spanning van de accu boven de 7,2 V ligt, volstaat het om alleen de
Balancer-aansluiting van de accu met de Power Analyzer te verbinden. Als de
spanning van de te meten accu onder de 7,2 V ligt, dan moet aan de aansluiting
"POWER SOURCE" (zie afbeelding 6, pos. 5) een bijkomende bedrijfsspanning van
7,2 - 60 V worden geleid.

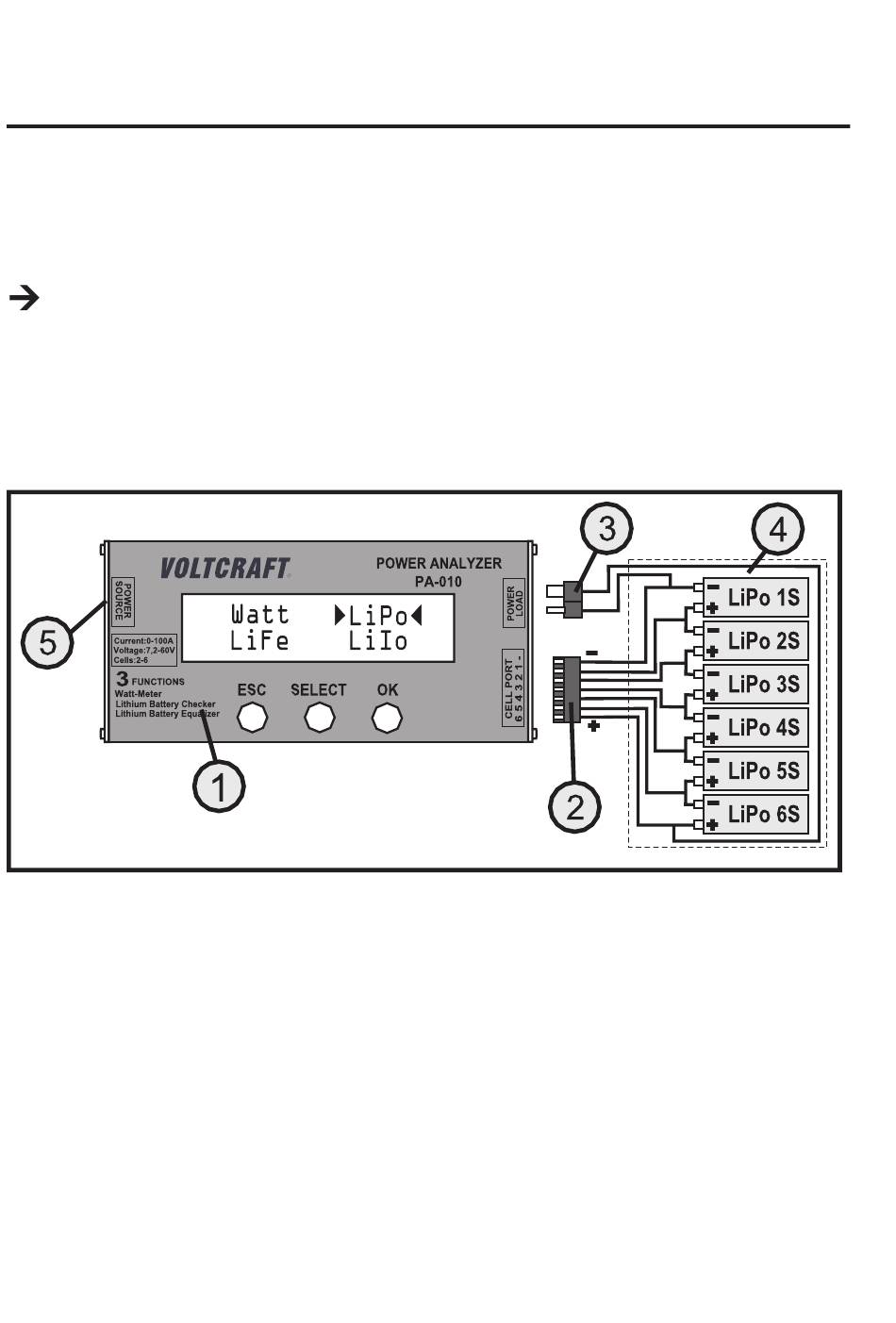

Aansluitschema voor de spanningsmeting:
1. Power Analyzer
2. Balancer-stekker
3. Hoogstroomstekker
4. Aandrijfaccu (6S1P)
5. T-aansluitbus ("POWER SOURCE")
Afbeelding 6
