Connexion d'inserts
La Mbox Pro est dotée de quatre jacks d'insert
(Inserts 1 à 4) pour insérer des périphériques de
traitement externes tels qu'un égaliseur ou un
compresseur entre le préampli micro du canal
d'entrée et le convertisseur analogique/numérique
intégrés.

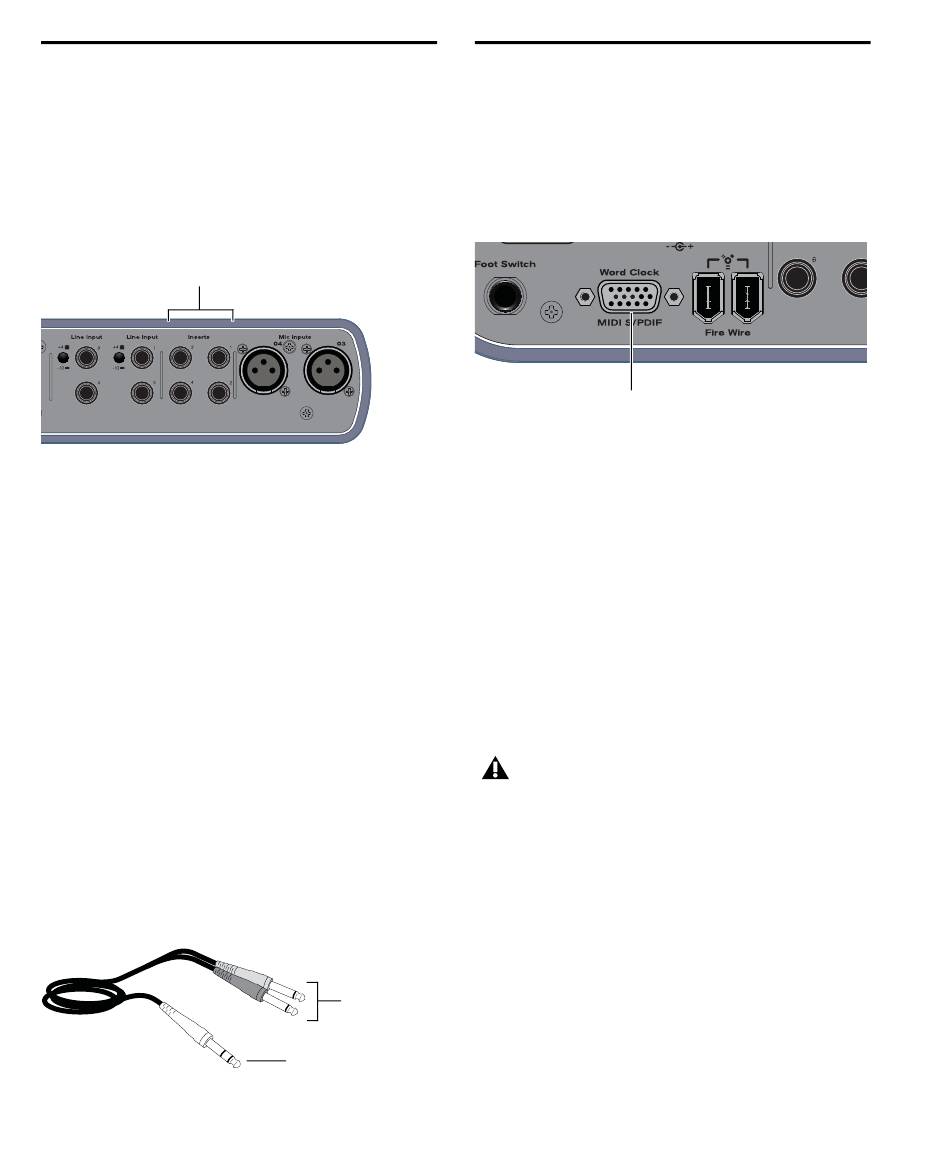

Inserts 1 à 4
Jacks d'insert pour processeur externe de la Mbox Pro
Pour insérer un processeur externe sur une entrée :
1
À l'aide d'un câble d'insert ¼ de pouce (connec-
teur TRS unique vers connecteurs TS doubles),
branchez le connecteur TRS unique (celui avec
deux anneaux) sur l'un des jacks d'insert de votre
Mbox Pro.
2
Branchez les connecteurs TS doubles (l'extrémité
du câble en forme de Y) sur le processeur externe
comme suit :
• Branchez le connecteur TS correspondant à la
pointe (départ) sur le connecteur TRS à l'entrée
du processeur.
– et –
• Branchez l'autre connecteur TS correspondant
à l'anneau (retour) sur le connecteur TRS à la
sortie du processeur.
Câble d'insert
20
Guide de l'utilisateur Mbox Pro
Connecteur
TS double
Connecteur
TRS unique
Connexion d'E/S numériques
La Mbox Pro dispose d'entrées et sorties
numériques au format S/PDIF. Les E/S
numériques S/PDIF peuvent être utilisées
conjointement avec les E/S analogiques et
peuvent être routées indépendamment.
Port multi-broches pour le câble d'entrée éclaté
Entrée Word Clock, MIDI et S/PDIF sur la Mbox Pro
Connexion des périphériques numériques
Pour connecter la Mbox Pro à un périphérique
numérique externe :
1
À l'aide du câble éclaté inclus, connectez-le à
l'entrée Word Clock, MIDI et S/PDIF sur le panneau
arrière de la Mbox Pro.
2
À l'aide de câbles RCA (coaxiaux), connectez
l'entrée S/PDIF de la Mbox Pro à la sortie S/PDIF
du périphérique.
Utilisez des câbles RCA 75 ohm (la norme pour
l'audio numérique), les autres câbles (des câbles
de chaîne stéréo par exemple) pouvant causer
des problèmes.
3
Connectez la sortie S/PDIF de la Mbox Pro à
l'entrée S/PDIF du périphérique externe.
4
Lisez attentivement la section suivante. Elle
contient des informations importantes.
