Connexion d'un système de
monitoring
Les sorties de monitoring par défaut situées à l'ar-
rière de la Mbox Pro (sorties de monitoring 1 et 2)
prennent en charge des connecteurs ¼ de pouce.
Il peut s'agir de connecteurs TRS (Tip-Ring-Sleeve)
symétriques ou TS (Tip-Sleeve) asymétriques, tels
que des câbles d'instrument. Pour écouter vos si-
gnaux audio, connectez ces sorties à un système
d'amplification : des haut-parleurs, une chaîne
stéréo ou une table de mixage audio.

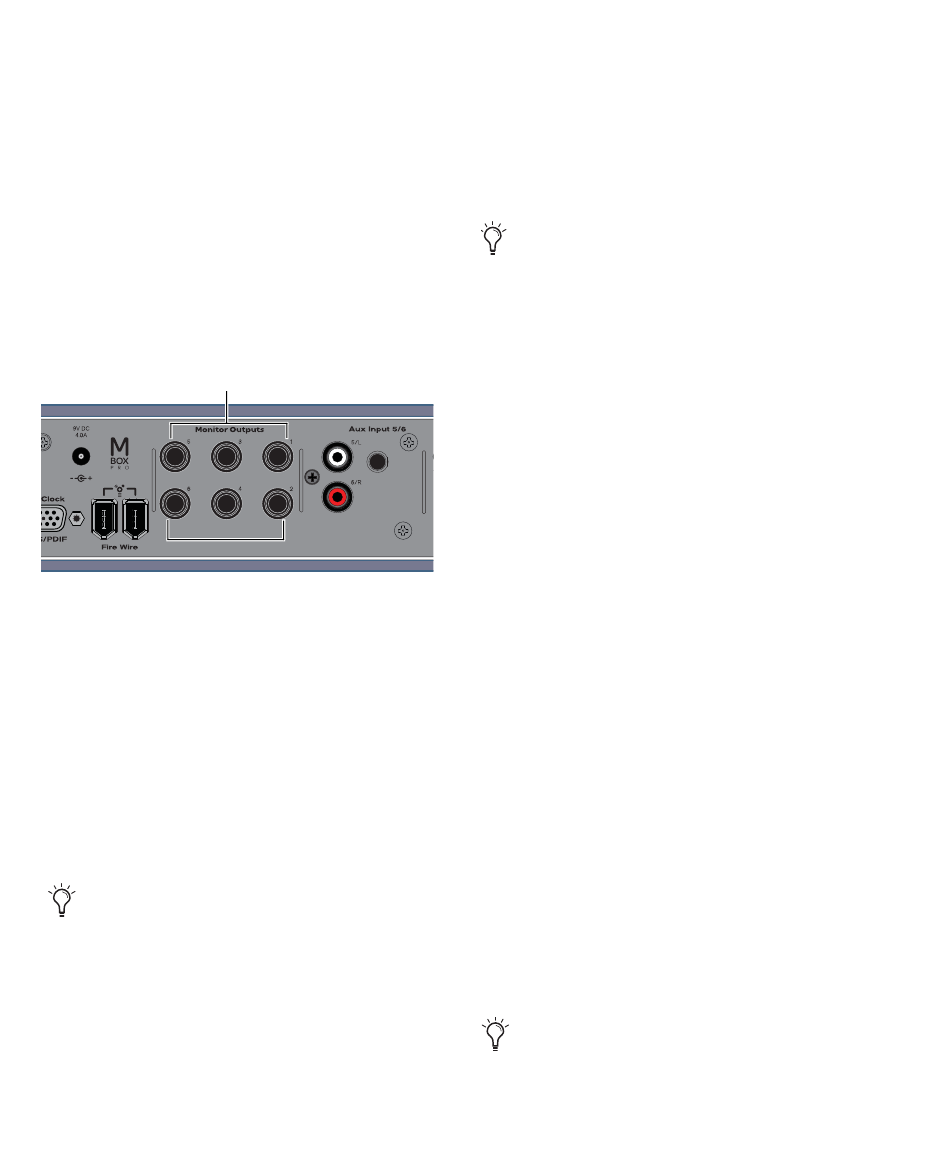

Sorties de monitoring 1 à 6
Connecteurs de sortie ligne pour monitoring sur la
Mbox Pro
Pour connecter un système de monitoring :
Pour un monitoring stéréo, connectez les sorties
de monitoring 1 et 2 aux entrées de vos haut-par-
leurs principaux gauche et droite. Vous pouvez
brancher plusieurs ensembles de haut-parleurs
stéréo et passer de l'un à l'autre (haut-parleur A,
B, C). Reportez-vous à la section « Output Setup »
à la page 30.
La Mbox Pro peut être utilisée pour le monitoring
surround 5.1 intégral avec configuration per-
sonnalisée et commandes de routage. Pour plus
d'informations, reportez-vous à la section
« Output Setup » à la page 30.
14
Guide de l'utilisateur Mbox Pro
Pour connecter une chaîne stéréo :
Lors de la connexion d'une chaîne stéréo, bran-
chez le canal gauche du système stéréo (en général
la fiche blanche) à la sortie de monitoring 1, et le
canal droit (en général la fiche rouge) à la sortie
de monitoring 2.
Les chaînes stéréo utilisent souvent des connec-
teurs RCA. Vous pouvez utiliser un adaptateur
ou un câble spécial pour convertir les connec-
teurs TRS (Tip-Ring-Sleeve) ¼ de pouce de la
Mbox Pro en connecteurs RCA utilisables avec
votre chaîne stéréo.
Sorties de monitoring 1 à 6
Les sorties de monitoring 1 à 6 peuvent être connec-
tées à n'importe quel périphérique équipé d'entrées
analogiques. Ces six sorties TRS symétriques ¼ de
pouce permettent d'alimenter des périphériques
analogiques comme les amplificateurs de casque
ou des circuits de retour pour fournir des mixages
casque distincts, des échantillonneurs ou un en-
registreur secondaire.
Les sorties de monitoring peuvent également être
utilisées pour le monitoring :
• sur des haut-parleurs principaux stéréo
(sorties de monitoring 1–2)
• sur des haut-parleurs stéréo alternatifs
(sorties de monitoring 3–4)
• surround (sorties de monitoring 1 à 6)
Pour connecter les sorties de la Mbox Pro pour
d'autres utilisations :
À l'aide de câbles TRS ¼ de pouce, connectez l'une
des sorties ligne (1 à 6) situées sur le panneau arrière
aux entrées de vos périphériques externes.
Pour plus d'informations sur le routage des
signaux, les départs et l'utilisation des bus,
reportez-vous au Guide de référence Pro Tools .
