Caractéristiques du panneau arrière de la Mbox Pro
La Figure 2 présente chaque port du panneau arrière de la Mbox Pro.
Jack d'entrée d'alimentation
Commutateur d'alimentation
Pédale
Connecteur Word
clock, MIDI, S/PDIF

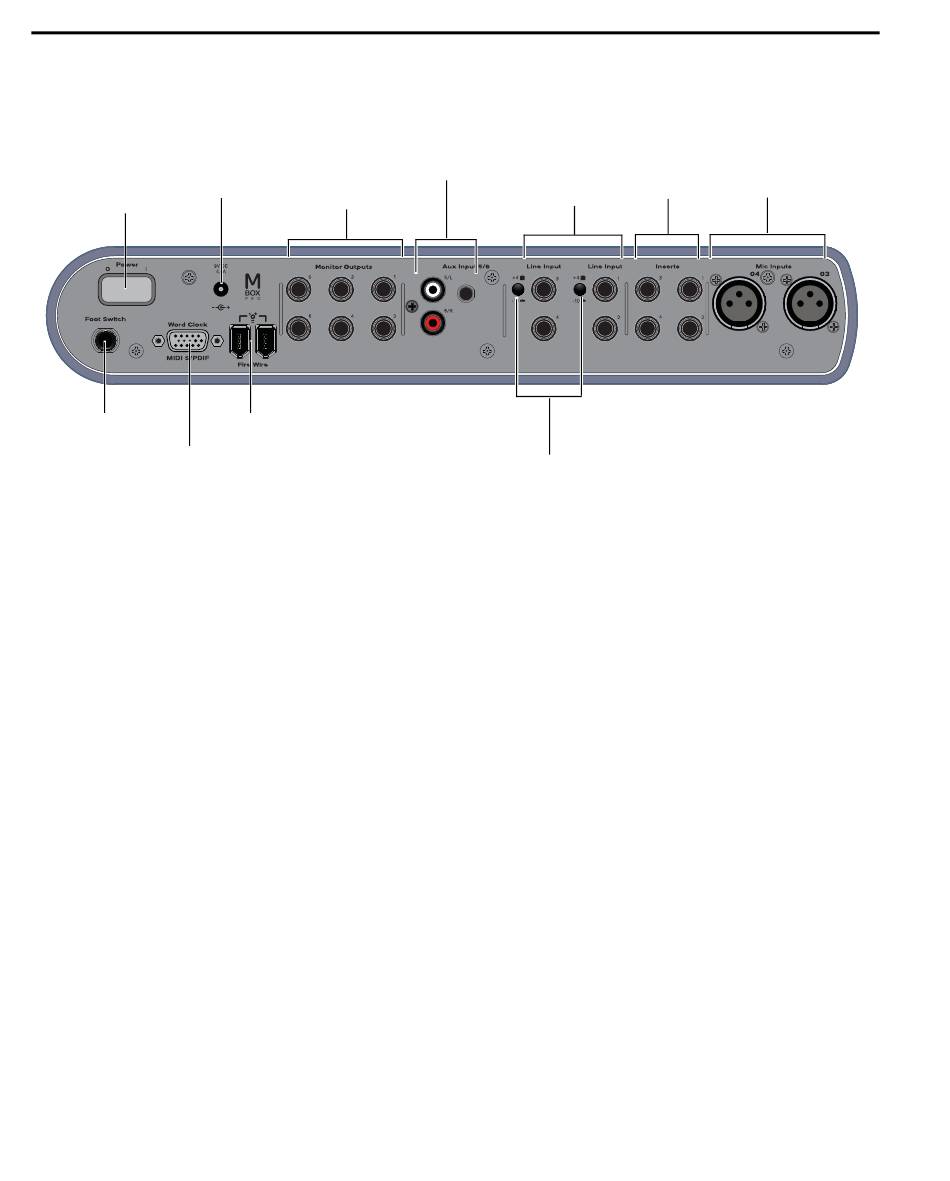

Figure 2. Panneau arrière de la Mbox Pro
Entrées micro
Ces deux jacks fournissent des entrées XLR pour
les canaux d'entrée 3 et 4. Le signal Mic est réglé à
l'aide du bouton de gain de chaque canal sur le
panneau avant.
Jacks d'insert
Utilisez ces jacks TRS ¼ de pouce pour connecter
(ou insérer) un périphérique d'effets analogique
externe tel un compresseur ou un limiteur sur le
signal d'entrée, entre le préamplificateur et le con-
vertisseur A/N. Chaque effet inséré affecte le signal
enregistré.
Ces inserts ne sont actifs que si un connecteur est
inséré, ils sont en bypass dans le cas inverse. Le jack
TRS est configuré comme suit : bout = départ ;
anneau = retour ; manchon = terre.
8 Guide de l'utilisateur Mbox Pro
Entrées auxiliaires 5/6
(RCA et mini-connecteur 1/8 de pouce)
Sorties de monitoring
Ports FireWire
Jacks d'insert
Entrées ligne
Boutons +4/-10
Sorties de monitoring
Six sorties analogiques symétriques TRS ¼ de pouce
prennent en charge les sorties de niveau ligne,
plusieurs systèmes de monitoring stéréo ou le mo-
nitoring surround 5.1. Pour plus d'informations
sur la configuration du monitoring stéréo et sur-
round dans le panneau de configuration du pilote,
reportez-vous à la section « Output Setup » à la
page 30.
Entrées ligne
Quatre entrées ligne analogiques symétriques TRS
sont disponibles sur le panneau arrière pour les ca-
naux d'entrée 1 à 4. Pour les canaux d'entrée 1 et 2,
les entrées ligne sont sélectionnées à l'aide du bou-
ton avant/arrière 01 et 02 sur le panneau avant
(positionné ssur arrière). Pour les entrées 3 et 4, les
entrées ligne sont sélectionnées à l'aide des bou-
tons Mic/Line 03 et 04 sur le panneau avant (po-
sitionnés sur Line). Les entrées micro sont sélec-
tionnées à l'aide des boutons Mic/Line 03 et 04
(positionnés sur Mic).
