Boutons +4/-10
Ces boutons permettent de sélectionner les niveaux
de fonctionnement en entrée +4 ou –10 pour les
canaux d'entrée ligne 1–2 et/ou 3–4. Lorsque le bou-
ton est relâché, le niveau est fixé sur +4 et lorsqu'il
est enfoncé le niveau est sur –10.
Si le périphérique que vous connectez à l'une
de ces entrées dispose de sorties asymétriques
(ou si vous utilisez un câble asymétrique TS),
placez le bouton d'entrée ligne sur la position -10.
Pour les sorties symétriques (utilisant des câbles
symétriques TRS), placez le bouton sur la posi-
tion +4. Reportez-vous à la documentation de
votre périphérique.
Entrées auxiliaires 5-6
Les jacks RCA et le mini-connecteur 1/8 de pouce
font partie des entrées auxiliaires 5-6.
Utilisez les jacks RCA pour les périphériques de
niveau ligne comme les lecteurs CD ou les tables
de mixage.
Utilisez le mini-connecteur 1/8 de pouce pour
connecter des sources de niveau ligne comme des
lecteurs MP3 avec un connecteur stéréo 1/8 de pouce.
Ports FireWire
Ces connecteurs FireWire 1394 standard permet-
tent de connecter l'ordinateur à la Mbox Pro. La
Mbox Pro ne peut être alimentée uniquement par
le biais d'une connexion 1394. Elle requiert une
source d'alimentation externe.
Jack d'entrée d'alimentation
Ce port permet de raccorder la Mbox Pro à l'alimen-
tation électrique en utilisant le câble d'alimentation
fourni. La Mbox Pro requiert une source d'alimen-
tation externe. En mode autonome, vous mettez
l'unité sous tension avec uniquement l'alimenta-
tion secteur et aucune connexion FireWire.
Commutateur d'alimentation
Ce bouton est utilisé pour allumer ou éteindre la
Mbox Pro.
Connecteur Word Clock, MIDI,
S/PDIF
La connexion DB15 qui prend en charge Word
Clock, MIDI et S/PDIF est un port multi-broches
où vous branchez un câble éclaté (inclus). À l'autre
extrémité du câble, vous pouvez connecter des
périphériques Word Clock, MIDI et S/PDIF.

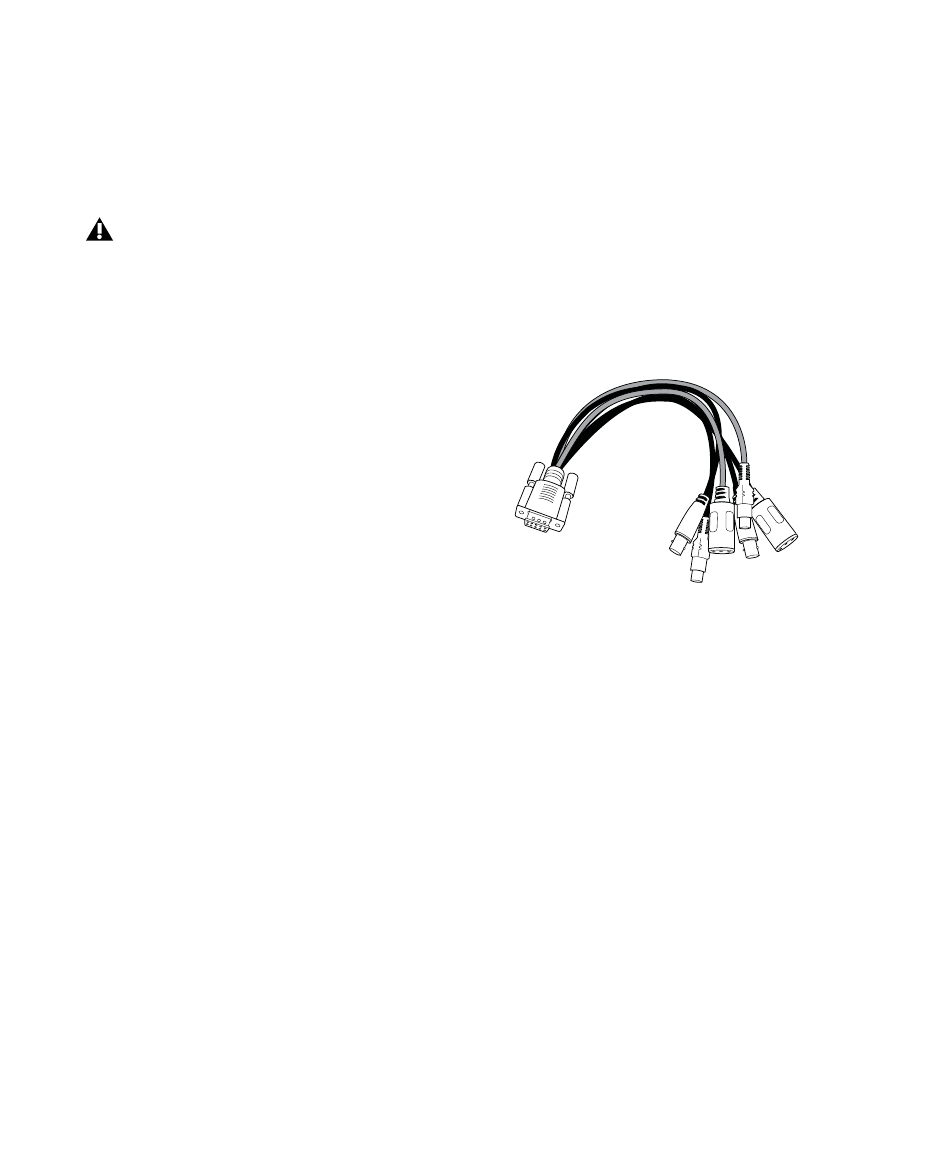

Câble éclaté
Connecteur de pédale
Le connecteur de pédale de la Mbox Pro vous permet
d'utiliser une pédale afin de contrôler le lancement
et l'arrêt de la lecture ou de l'enregistrement. Les
fonctions d'enregistrement audio QuickPunch et
MIDI en punch in/out sont prises en charge.
Le connecteur de pédale est spécialement conçu
pour les pédales commutables on/off instantanées
(momentanées) dotées d'un connecteur TS ¼ de
pouce. Il est possible d'utiliser des pédales on/off
continues mais leur bon fonctionnement n'est pas
toujours garanti.
Chapitre 2 : Présentation du matériel Mbox Pro
9
