RIA15
Endress+Hauser
Applications
• Mesure de niveau, d' i nterface, de masse volumique et de concentration, ainsi que
détection de niveau
• Mesure sur liquides, solides, suspensions ou boues
• Utilisation dans des conditions de process extrêmes
• Tous les types de cuves de process
Principe du fonctionnement du Gammapilot FMG50
Le principe de mesure radiométrique est basé sur le fait que le rayonnement gamma subit
une atténuation lorsqu' i l pénètre dans les matériaux. La mesure radiométrique peut être
utilisée pour une variété de tâches de mesure :
A
D, E

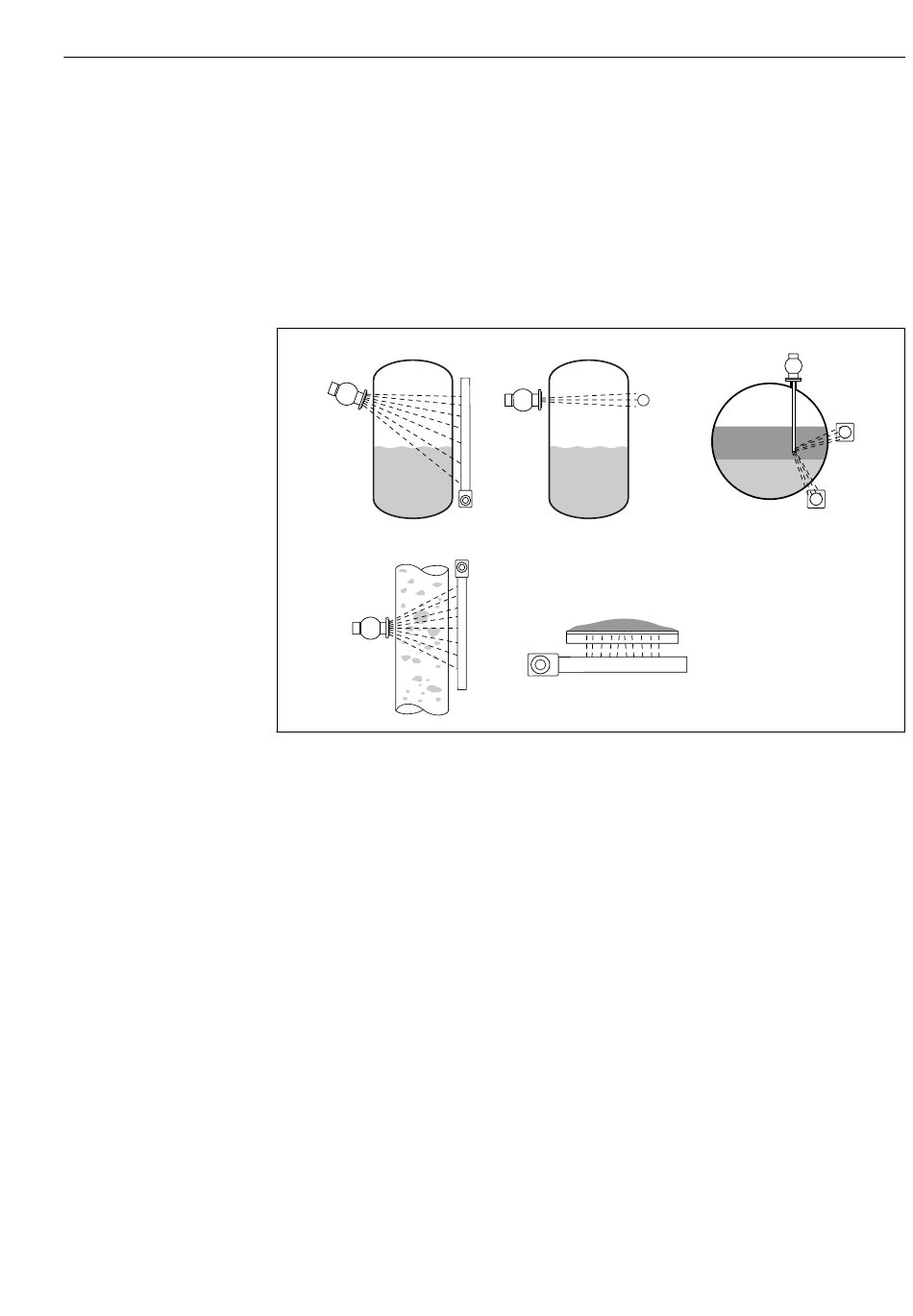

 5 Tâches de mesure du Micropilot FMG50
A Mesure de niveau continu
B Détection de niveau
C Mesure d' i nterface
D Mesure de masse volumique
E Mesure de concentration (mesure de masse volumique suivie d' u ne linéarisation)
F Mesure de concentration avec des produits rayonnants
Mesure de niveau continu
Un conteneur avec une source radioactive et un Gammapilot FMG50 (pour recevoir le
rayonnement gamma) sont montés sur les côtés opposés d' u ne cuve. Le rayonnement émis
par la source radioactive est absorbé par le produit se trouvant dans la cuve. Plus le niveau
augmente, plus le rayonnement est absorbé par le produit. Cela signifie que le Gammapilot
FMG50 reçoit moins de rayonnement à mesure que le niveau de produit augmente. Cet
effet est utilisé pour déterminer le niveau actuel du produit dans la cuve. Étant donné que
le Gammapilot FMG50 est disponible en différentes longueurs, le détecteur peut être
utilisé pour des gammes de mesure de différentes tailles.
Détection de niveau
Un conteneur avec une source radioactive et un Gammapilot FMG50 (pour recevoir le
rayonnement gamma) sont montés sur les côtés opposés d' u ne cuve. Le rayonnement émis
par la source radioactive est absorbé par le produit se trouvant dans la cuve. Dans le cas
d' u ne détection de niveau, le rayonnement reçu par le Gammapilot FMG50 est
généralement absorbé complètement si le trajet du rayonnement entre la source
radioactive et le détecteur est complètement rempli de produit. Dans ce cas, le niveau du
produit dans la cuve est à la limite définie. Le Gammapilot FMG50 indique l' é tat découvert
B C
F
Description du produit
A0018108
15
