5.
Fixez l'avant du module à la baie au moyen de deux vis à tête ronde
M6x12 mm. Observez la position des vis dans la vue de face
ci-dessous (voir Figure 6).
SAI
EBM
Transformateur
9PX ou 9PX
PPDM
6.
Passez à "Installation électrique" page 15.
Guide de l'utilisateur 9PXTFMR5, 9PXPPDM2, 9PXTFMR11 et 9PXPPDM1 d'Eaton
208 V
2 4
0 V

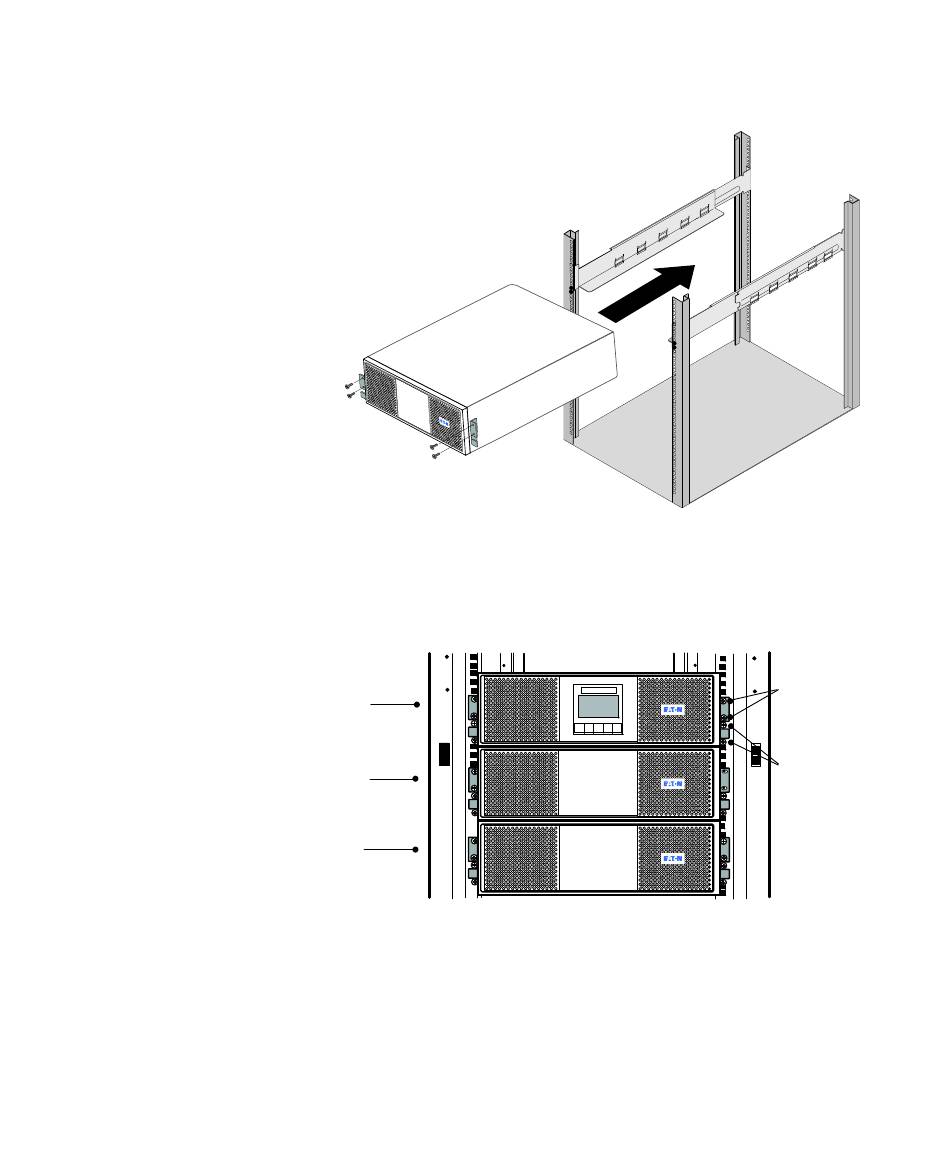

Figure 5. Installation du module dans la baie
Figure 6. Module installé dans la baie (vue de face)
INSTALLATION DE L'ÉQUIPEMENT
Deux vis M16x22
pour support de
montage de
module
Deux vis
M16x22 pour
montage du rail
S
P-164000202 Rev 4
13
