Le raccordement au réseau par l'intermédiaire d'un cavalier ne doit avoir lieu que
lorsque tous les câbles de mise à la terre sont raccordés (voir chapitre 6.4) et que
les travaux au niveau configurateur électrique sont achevés (par exemple le
raccordement du transformateur d'éclairage, chapitre 6.5).
6.4
Compensation de potentiel
Le groupe de mise à la terre se trouve dans le paquet ajouté de la machine à coudre
spéciale.

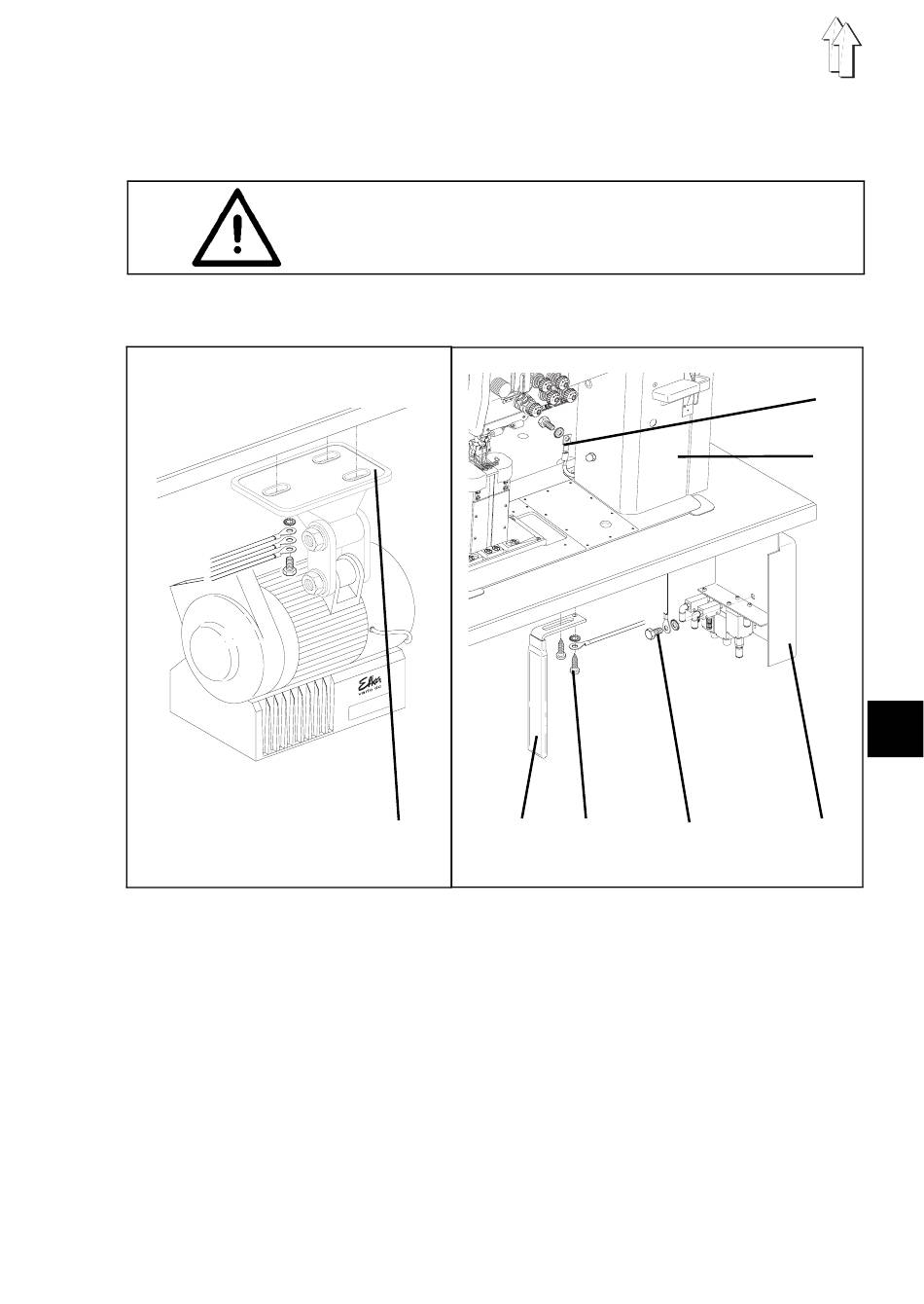

Les câbles de mise à la terre sont utilisés pour dériver l'électricité statique depuis la
partie supérieure de la machine 6, du commutateur de genouillère 2 et du distributeur 5
via la motorisation de couture 1 jusqu'à la masse.
–
Fixer par vis le câble de mise à la terre 7 à la partie supérieure de la machine 6 avec douille
embrochable, fiche plate et roue plate au niveau du trou de forage prévu à cet effet.
Faire passer le câble de mise à la terre 7 vers le bas par le trou de forage dans la tablette.
–
Fixer par vis et roue plate la cosse du câble de mise à la terre 4 au distributeur 5. Poser le
câble de mise à la terre 4 vers le pied de la motorisation de couture via la conduite de
câbles.
–
Fixer par vis et roue plate la cosse du câble de mise à la terre 3 au commutateur de
genouillère 2.
Poser le câble de mise à la terre 3 vers le pied de la motorisation de couture via la conduite
de câbles.
–
Fixer par vis (M5) et rondelle les cosses des trois câbles de mise à la terre 3, 4 et 7 au pied
de la motorisation de couture.
ATTENTION !
Le raccordement de la machine à coudre au réseau doit
avoir lieu par l'intermédiaire d'une jonction multibroches.
1
2
3
4
7
6
F
5
17
