Parametermenu

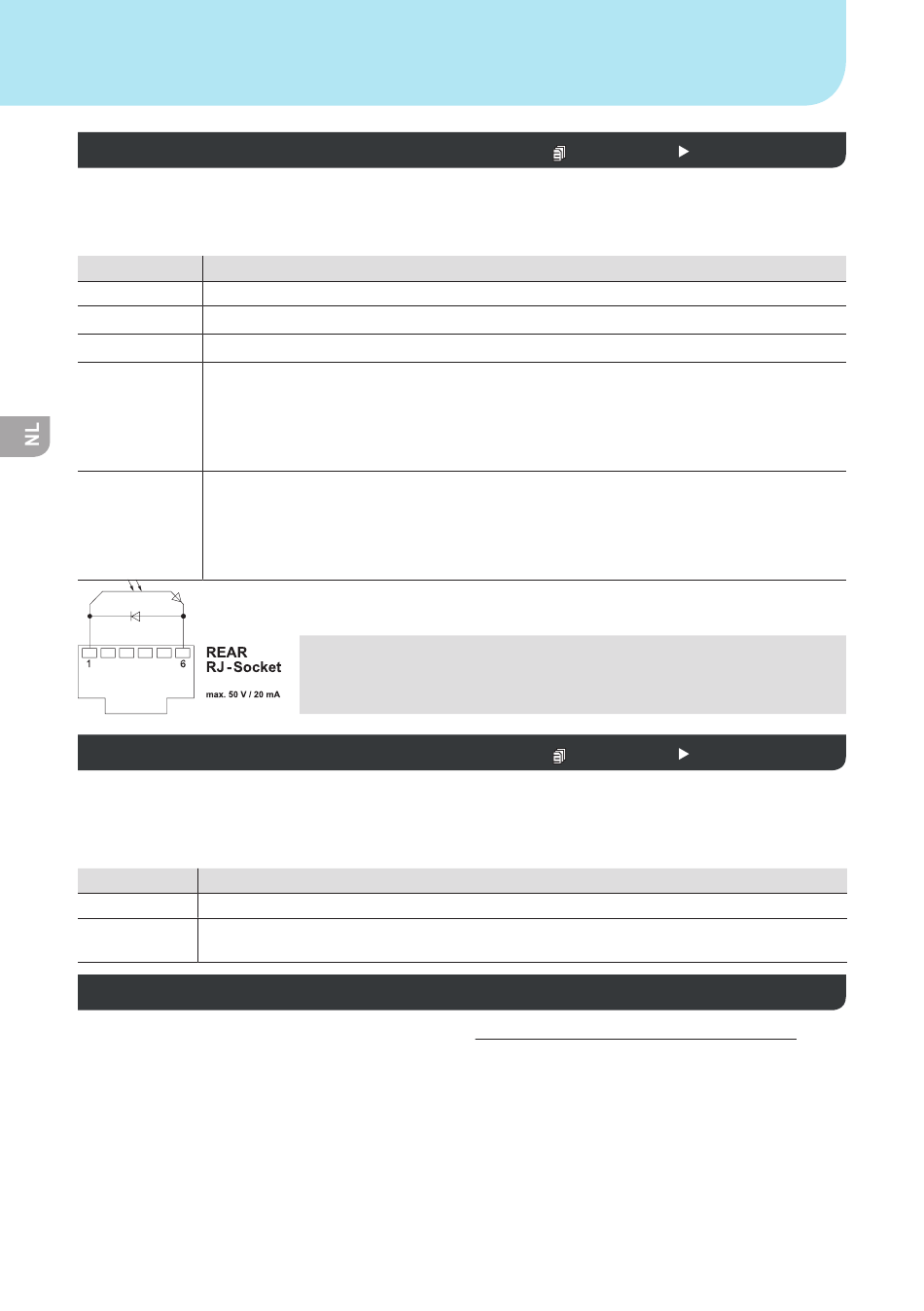

Robotuitgang
De robotuitgang bevindt zich aan de achterkant van het toestel.
WX 1: OFF - ON - ZeroSmog - Stop&Go
WX 2 / WXD 2: OFF- Links - Rechts - Links & Rechts - ZeroSmog - Stop&Go
Optie Beschrijving
Links Linker gereedschapkanaal (fabrieksinstelling)
Rechts Rechter gereedschapkanaal
Links & Rechts beide gereedschapkanalen
ZeroSmog De achterste potentiaalvrije schakeluitgang wordt bij gebruik van een tool gesloten.
Via een optionele adapter (WX HUB) kunnen bepaalde Zero Smogs aangesloten
worden. De RS 232-interface aan de achterkant blijft verder functioneel.
Schakeluitgang is open bij stand-by, AUTO-OFF, OFF of als er geen gereedschap
aangesloten is.
Stop&Go De achterste RS 232-interface wordt voor het aansturen van een optionele optoadap-
ter gebruikt om via een lichtgeleider een KHE/KHP te kunnen schakelen.
Bij gebruik van een tool wordt de uitgang geactiveerd. Bijkomend wordt de potentiaalv-
rije schakeluitgang gesloten. Uitgang is uit bij stand-by, AUTO-OFF, OFF of als er geen
gereedschap aangesloten is.
Voetschakelaar (alleen WXD 2 + WXA 2)
Om het vroegtijdig starten van de pomp te verhin-
deren of om een vastgelegde voorverwarmingstijd
van het soldeerpunt te garanderen, kan een
inschakelvertraging ingesteld worden.
Optie Beschrijving
OFF uitgeschakeld
ON ingeschakeld De interface RS232 wordt als voetschakelaaringang, voor het activeren
van de luchtstroom, geconfigureerd.
Extra toestellen aansluiten
Neem de overzichtsafbeeldingenin acht.
Extra toestellen kunnen ofwel aan de poort aan de
voorkant en/of aan de poort aan de achterkant van
het soldeerstation aangesloten worden.
Het soldeerstation herkent automatisch welk extra
toestel aangesloten is. Het soldeerstation geeft
links (poort vooraan) of rechts (poort achteraan)
het symbool of de naam van het aangesloten extra
toestel weer.
92
Aanwijzing
Is de werktemperatuur voor de robot bereikt, dan wordt op het display een
- ok – weergegeven. Niet bij Zero Smog + Stop&Go
Parameters van de extra toestellen instellen
1. Extra toestel via toets extra toestel (vooraan/
achteraan) selecteren.
Instelbare parameter verschijnt op het display
(bijv. toerental).
2. De gewenste waarde met het draai-klikwiel
instellen.
3. Waarde met de invoertoets bevestigen
Oproep Menu Stationparameters
Stationparameters
Oproep Menu
