conduite du fluide de commande au
raccord du fluide de commande 4.
En alternative :
Monter une électrovanne
G
(pour double effet :
GEMÜ 8506 5/2 ou
GEMÜ 8506 5/3,
pour simple effet :
GEMÜ 0324 3/2).
Fonction de
commande
Normalement
1 2: Fluide de commande (ouvrir)
fermée (NF)
Normalement
2 4: Fluide de commande (fermer)
ouverte (NO)
Double eff et 2: Fluide de commande (ouvrir)
3
(DE) 4: Fluide de commande (fermer)
Raccords 2 / 4 voir schéma au chapitre 10.4

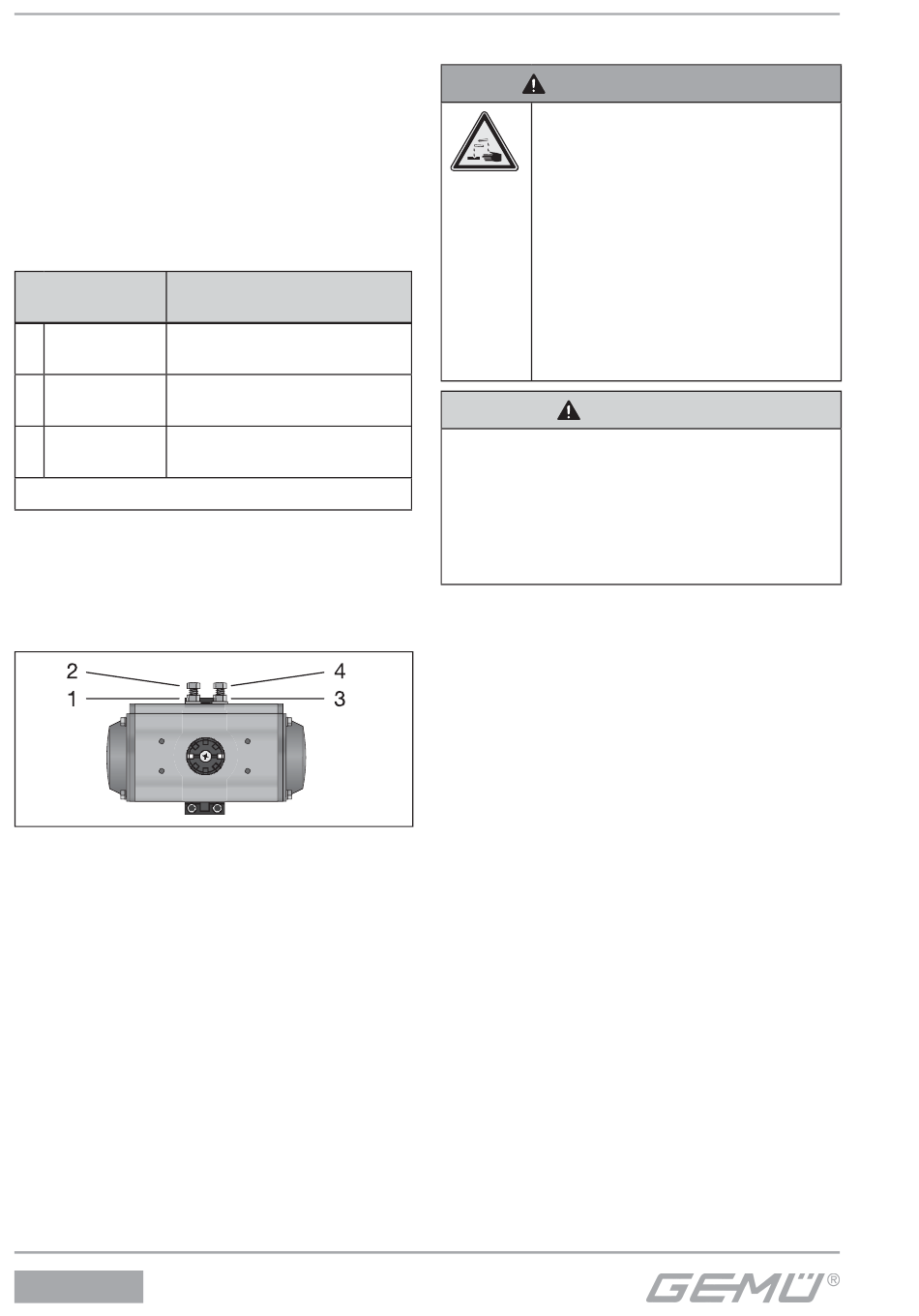

10.5 Réglage des fins de course
Les fins de course peuvent être réglés à 20°
(+5°/-15°).
Réglage de la fin de course 0°:
Mettre la vanne à boisseau sphérique en
G
position de fermeture.
Desserrer l'écrou d'arrêt 1.
G
Régler la position de fin de course avec
G
la vis 2.
Serrer l'écrou d'arrêt 1.
G
Réglage de la fin de course 90°:
Mettre la vanne à boisseau sphérique en
G
position d'ouverture.
Desserrer l'écrou d'arrêt 3.
G
Régler la position de fin de course avec
G
la vis 4.
Serrer l'écrou d'arrêt 3.
G
751 ... D
Raccords
32 / 44
11

Mise en service

AVERTISSEMENT
Produits chimiques
corrosifs !
Risques de brûlure par des
®
acides !
Avant la mise en service,
G
contrôler l'étanchéité des
raccordements de fluide !
Contrôle d'étanchéité
G
uniquement avec un
équipement de protection
adéquat.
PRUDENCE
Éviter les fuites !
Prévoir des mesures de protection
G
contre le dépassement de la pression
maximale admissible provoquées par
d'éventuels pics de pression (coups
de bélier).
Avant le nettoyage ou la mise en service
de l'installation :
Contrôler l'étanchéité et le
G
fonctionnement de la vanne à boisseau
sphérique (fermer la vanne à boisseau
sphérique et la rouvrir).
Pour les installations neuves et à l'issue
G
de réparations, rincer la totalité du
système de tuyauteries avec toutes les
vannes à boisseau sphérique ouvertes
à fond afin d'éliminer toute substance
étrangère nocive.
Nettoyage :
L'exploitant de l'installation est

responsable du choix des produits
de nettoyage et de l'exécution de la
procédure.
