fl uide, température et pression), ainsi
qu'aux conditions environnementales
correspondantes. Contrôler les données
techniques de la vanne à boisseau
sphérique et des matériaux.
2. Mettre l'installation ou un élément de
l'installation hors service.
3. Prévenir toute remise en service.
4. Mettre l'installation ou un élément de
l'installation hors pression.
5. Vidanger entièrement l'installation (ou
un élément de l'installation) et la laisser
refroidir jusqu'à ce qu'elle atteigne une
température inférieure à la température
d'évaporation du fl uide pour prévenir tout
risque de brûlure.
6. Décontaminer l'installation ou un
élément de l'installation de manière
professionnelle, la rincer et la ventiler.

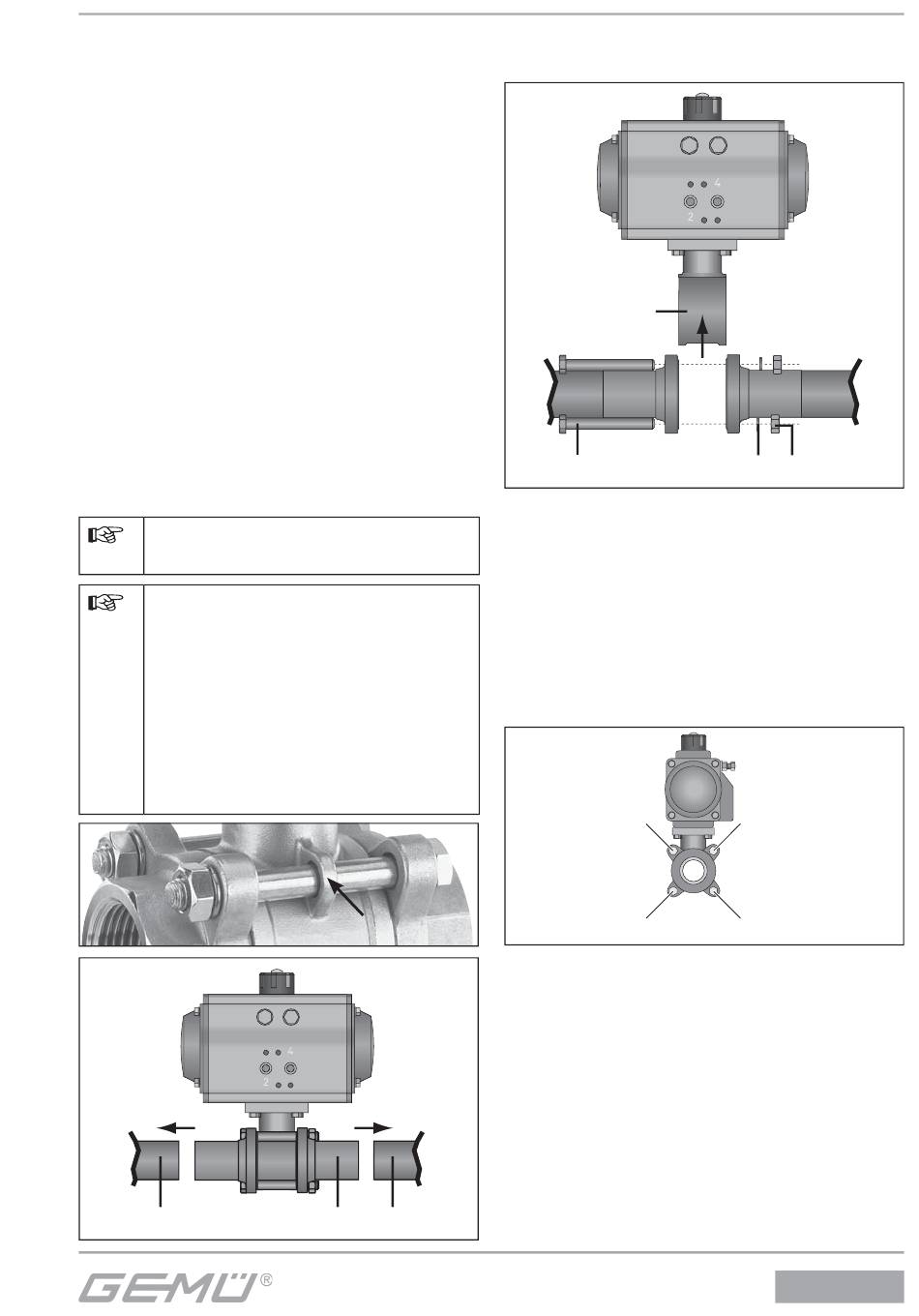

Montage : corps avec embouts à souder
Respecter les normes techniques
de soudage afférentes !
Différentes versions !
En fonction de la version, une
vis est introduite à travers une
languette (flèche) dans le corps.
Pour cette version, ouvrir
seulement légèrement la vis
correspondante, ouvrir entièrement
les autres vis et écarter la partie
centrale au lieu de la sortir.
R S1 R
29 / 44
Centrer et fixer les embouts à souder S1
G
à droite et à gauche de la tuyauterie R.
KM
18
Ouvrir entièrement les écrous 19.
G
Sortir les rondelles 20.
G
Dévisser les vis 18.
G
Retirer la partie centrale KM.
G
Souder les embouts à souder S1 à droite
G
et à gauche de la tuyauterie R.
Laisser refroidir les embouts à souder.
G
Remonter la vanne à boisseau
G
sphérique.
19a
19d
Serrer les écrous 19a - 19d
G
alternativement et en croix, les maintenir
en place avec une clé à molette.
20 19
19c
19b
