3. Consignes d'installation
B

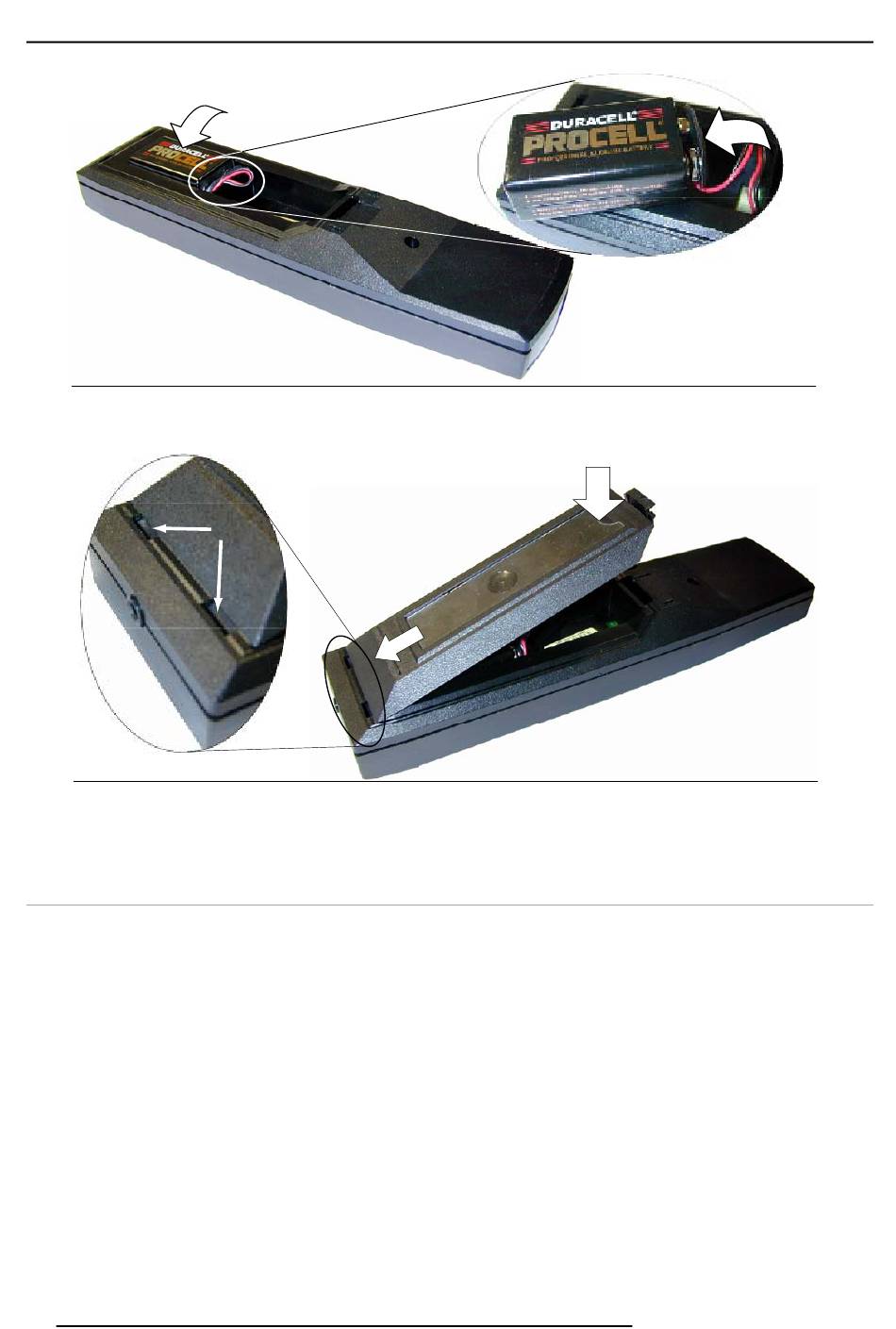

Image 3-21
Branchement de la pile
Image 3-22
Support du couvercle de la pile
3.9 Empiler plusieurs projecteurs
Que permet cette option ?
Au total 3 projecteurs peuvent être empilés n'exigeant aucun outil ni accessoire.
Comment empiler ?
Pour ce faire, procédez comme suit.
1. Superposez le deuxième projecteur sur le premier, de manière que l'embase de fixation du deuxième projecteur s'aligne avec
les points d'ancrage du premier projecteur. (image 3-23)
2. Libérez les points d'ancrage du second projecteur par une rotation antihoraire, cela leur permet de monter et descendre libre-
ment. (image 3-24)
3. Solidarisez les projecteurs les uns avec les autres en insérant la partie libre du second projecteur dans le dispositif d'accrochage
du premier projecteur et en le tournant de 1/4 de tour supplémentaire tout en appuyant dessus, jusqu'à ce qu'ils viennent s'en-
cliqueter.
4. En présence d'installations plafond, saisssez et tirez sur le mousqueton (A) et son câble du projecteur le plus bas. (image 3-25)
5. Acheminez le mousqueton ainsi que son câble en passant par la poignée autour de la poignée de transport du projecteur le plus
haut. (image 3-26)
6. Accrochez le mousqueton dans l'orifice B lui étant réservé dans l'embase de fixation du projecteur le plus haut. (image 3-27)
26
A
A
B
R5976654F SLM R12+ 27/01/2005
