3. Consignes d'installation
Quel type d'écran ?
Il existe deux catégories principales d'écrans destinés aux équipements de projection. Les écrans utilisés pour les images formées
par projection frontale (projection par réflexion) et ceux destinés aux applications de rétroprojection (projection par transparence).
Les écrans sont classés selon la quantité de lumière qu'ils réfléchissent (ou transmettent dans le cas des systèmes de rétropro-
jection) d'après une quantité déterminée de lumière projetée dans leur direction. On emploie le terme de "GAIN" d'un écran. Les
écrans de projection frontale et arrière sont tous deux classés en termes de gain. Le gain des écrans varie d'un écran blanc matte
d'un gain de 1 (x1) à un écran aluminisé gratté d'un gain de 10 (x10) ou plus. Le choix entre des écrans de gain plus ou moins élevé
relève en grande partie de la préférence personnelle et d'un autre aspect appelé angle de vision. Lors de la réflexion sur le type
d'écran à choisir, déterminez où seront situés les spectateurs et optez pour l'écran ayant le gain le plus élevé possible. Un écran
à gain élevé fournira une image plus claire, mais réduira l'angle de vision. Pour plus d'informations sur les écrans, contactez votre
fournisseur d'écrans local.
Quelle taille d'image ? Quelle grandeur doit avoir l'image ?
Le projecteur est conçu pour la projection d'une image de taille : min. 1,00 m (3,3 ft) à max. 15 m (49,2 ft) (selon les conditions de
lumière ambiante), avec un rapport de format4 to 3.
3.2 Configuration
Quelle configuration utiliser ?
Ce projecteur permet la projection d'images en quatre configurations différentes :
•
installation plafond/projection rétro
•
installation sur table/projection rétro
•
installation plafond/projection directe
•
installation sur table/projection directe
Positionner le projecteur

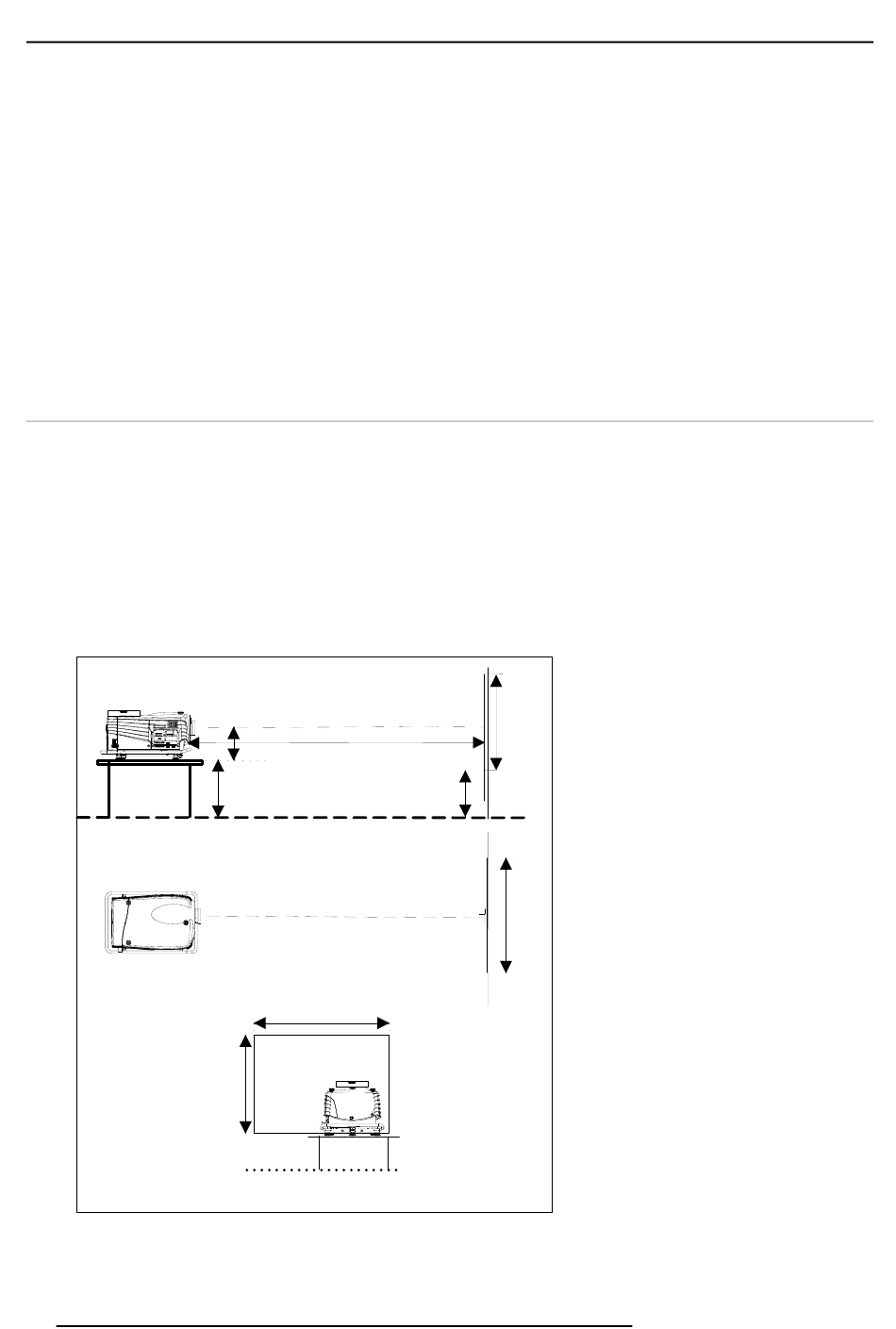

Installation sur table/projection directe
Table/Top side facing ceiling
Projector
Image 3-1
Configuration sur table
12
SIDE VIEW
Optical axis projection lens
PD
A
CD
Floor
CD = SH/2 + B - A
TOP VIEW
SW
SH
Floor
BACK VIEW
Screen
SH
B
SW
Screen
R5976654F SLM R12+ 27/01/2005
