42 Chapitre 7 Alignement et mise en service
Le réglage mécanique initial s'effectue par une action de 2 degrés de mouvement pour aligner de manière coaxiale
au niveau de l'émetteur et du récepteur à l'aide de la lunette d'alignement, suivi du verrouillage d'écrou hexagonal.
Le réglage est ensuite accompli à l'aide de l'anneau de réglage du support de montage universel, en activant une simple
et fixation et en utilisant la lunette d'alignement.
ATTENTION
!
L'angle de désalignement maximum autorisé entre l'émetteur et le récepteur est de +/- 0,8°.
Après ce premier réglage mécanique, Searchline Excel Plus ou Searchline Excel Edge est mis sous tension. L'unité
portable associée est connectée à distance au récepteur. À l'aide de l'application Honeywell Fixed Platform, la plage
de fonctionnement (distance entre les faces avant de l'émetteur et du récepteur) est saisie. L'alignement mécanique est
ensuite vérifié électroniquement.
Searchline Excel Plus et Searchline Excel Edge ne peuvent pas être mis en service à moins que l'alignement ait été
confirmé avec succès.
7.2 Équipement requis pour l'alignement et la mise en service
Remarque
Pour pouvoir se connecter au récepteur, l'utilisateur doit être enregistré auprès de Honeywell User Management Suite
(UMS) et avoir installé l'application
le chapitre 7.5.1 Se connecter à l'application Honeywell Fixed Platform via un appareil mobile.
1. Lunette d'alignement : adaptée à Searchline Excel Plus et Searchline Excel Edge.
2. Unité portable IS : consultez le chapitre 13 Informations pour passer commande.
3. Filtres de tests fonctionnels : consultez le chapitre 9 Maintenance.
4. Toolkit
Remarques
1. Idéalement, effectuez la procédure d'alignement par jour clair, avec une bonne visibilité de la distance.
2. Regardez comment fonctionnent les pièces réglables du support de montage universel avant de procéder
à l'alignement.
7.3 Lunette d'alignement
La lunette d'alignement est utilisée à la fois pour Searchline Excel Plus et Searchline Excel Edge et couvre l'alignement
du récepteur et du transmetteur. Elle dispose d'un viseur dont l'axe vertical peut tourner à 90° degrés. L'oculaire
a un ajustement permettant un réglage visuel et une simplicité d'utilisation.
Réglage de mise
au point de l'objectif
Honeywell Fixed Platform
Réglage de mise
au point du réticule

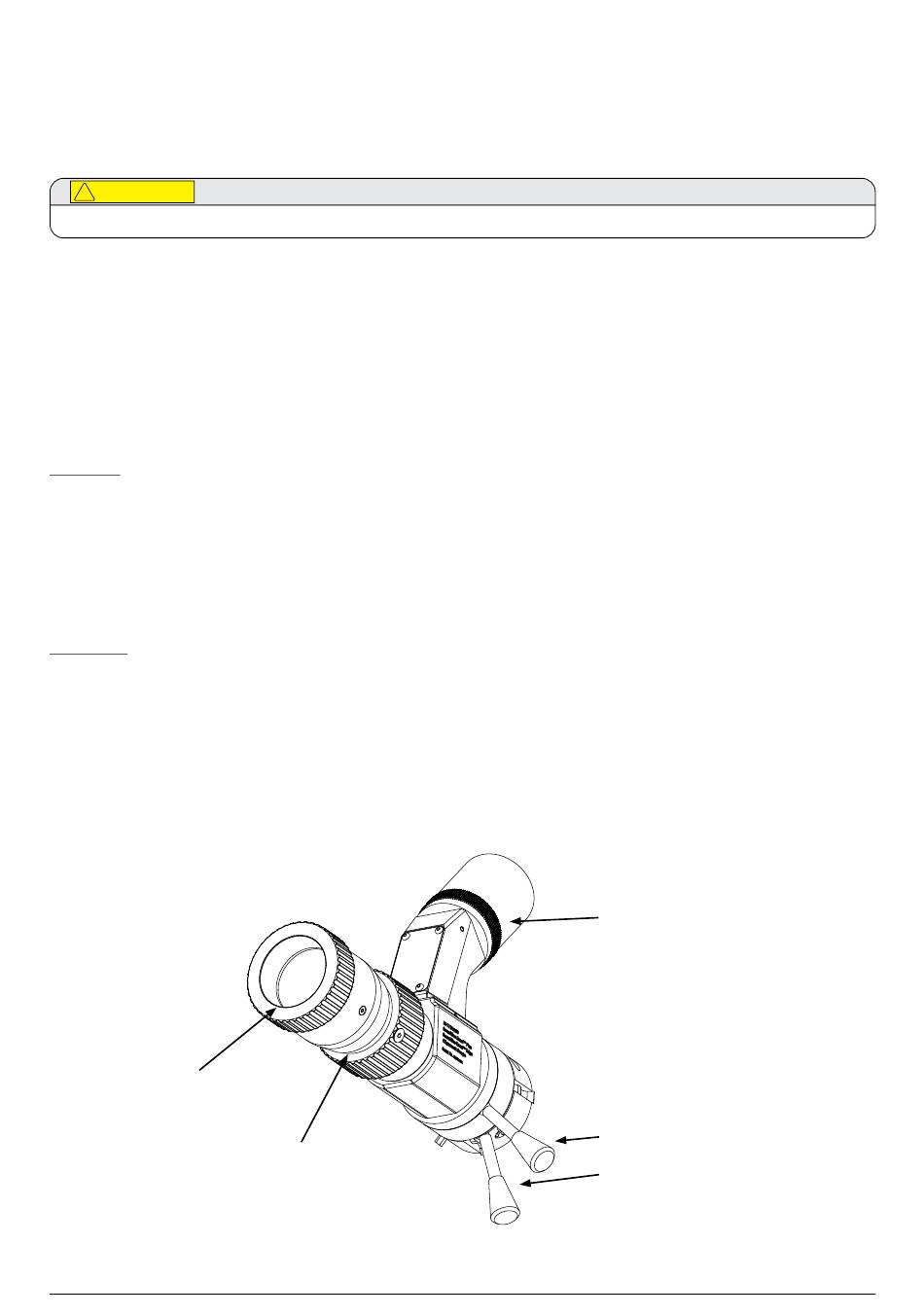

Figure 31. Vue générale de la lunette d'alignement
Searchline Excel™ Plus / Searchline Excel™ Edge – Manuel technique
sur un appareil mobile approuvé correctement. Consultez
Réglage du
grossissement
Poignée de verrouillage avant
Poignée de verrouillage arrière
