11.1.2 Montage Antrieb auf

Zwischenstück

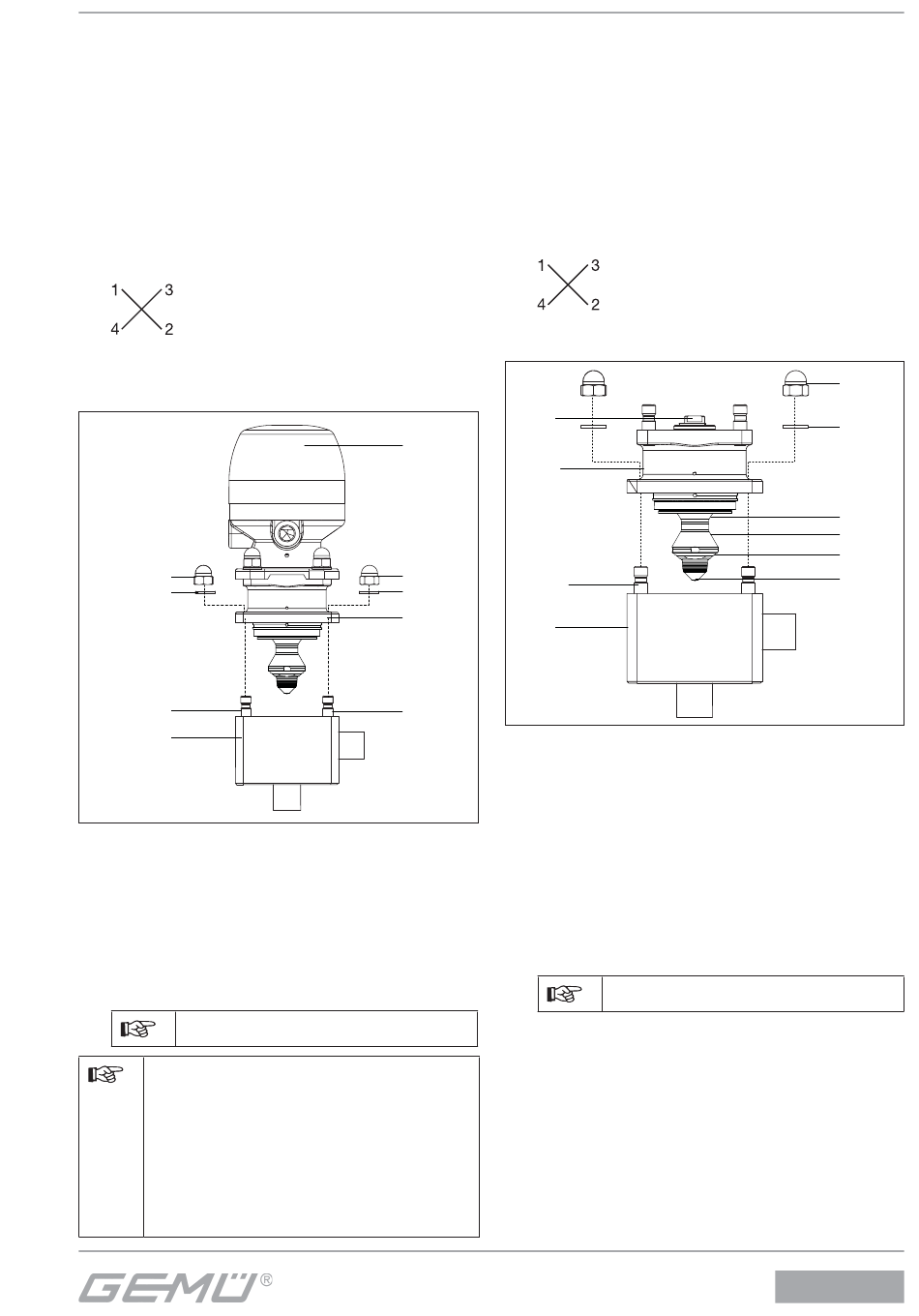

1. Antrieb A in Off en-Position bringen.
2. Antrieb A auf Zwischenstück Z11
aufsetzen.
3. Unterlegscheiben Z17a und
Hutmuttern Z18a handfest auf
Stiftschrauben Z16a legen.
4. Hutmuttern Z18a über Kreuz festziehen
(Anzugsdrehmoment: 16-20 Nm).
11.2 Antrieb und Zwischenstück
austauschen
Z18b
Z17b
Z16b
Z1
11.2.1 Demontage Antrieb und
Zwischenstück
1. Hutmuttern Z18b von
Stiftschrauben Z16b lösen.
2. Unterlegscheiben Z17b entfernen.
3. Antrieb A inklusive Zwischenstück Z11
von Ventilkörper Z1 entfernen.
Dichtflächen nicht beschädigen!
Wichtig:
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).

11.2.2 Montage Antrieb und

Zwischenstück auf Ventilkörper
1. Antrieb A und Zwischenstück Z11 auf
Ventilkörper Z1 aufsetzen.
2. Unterlegscheiben Z17b und
Hutmuttern Z18b handfest auf
Stiftschrauben Z16b legen.
3. Hutmuttern Z18b über Kreuz festziehen
(Anzugsdrehmoment: 16-20 Nm).
11.3 Regelkegel austauschen
Z6
A
Z11
Z18b
Z16b
Z17b
Z11
Z1
Z16b

11.3.1 Demontage Regelkegel

1. Antrieb demontieren (siehe Kapitel
11.1.1 "Demontage Antrieb (Antrieb von
Zwischenstück lösen)".
2. Hutmuttern Z18b von
Stiftschrauben Z16b lösen.
3. Unterlegscheiben Z17b entfernen.
4. Ventilkörper Z1 von Zwischenstück Z11
entfernen.
5. Gabelschlüssel SW 8 an Schlüsselfl äche
der Ventilspindel Z6 ansetzen
(Spindeloberfläche dabei nicht
beschädigen). Gabelschlüssel
SW 16 gleichzeitig an Stützring Z20
ansetzen. Durch Gegenhalten beider
Gabelschlüssel den Stützring Z20
mit Regelkegel Z3 vorsichtig von der
Ventilspindel Z6 lösen.
21 / 68
Dichtflächen nicht beschädigen!
Z18b
Z17b
Z2
Z20
Z4
Z3
