Tipo de funcionamento "meia-esquadria dupla"
O tipo de funcionamento "meia-esquadria dupla"
("Compound MTR") serve para o cálculo de ângulos de
meia-esquadria horizontais e verticais, quando duas peças
a serem trabalhadas, com múltiplos ângulos, devem en-
caixar perfeitamente (p.ex. remate do tecto).
Executar os passos de trabalho exactamente na sequência
indicada.

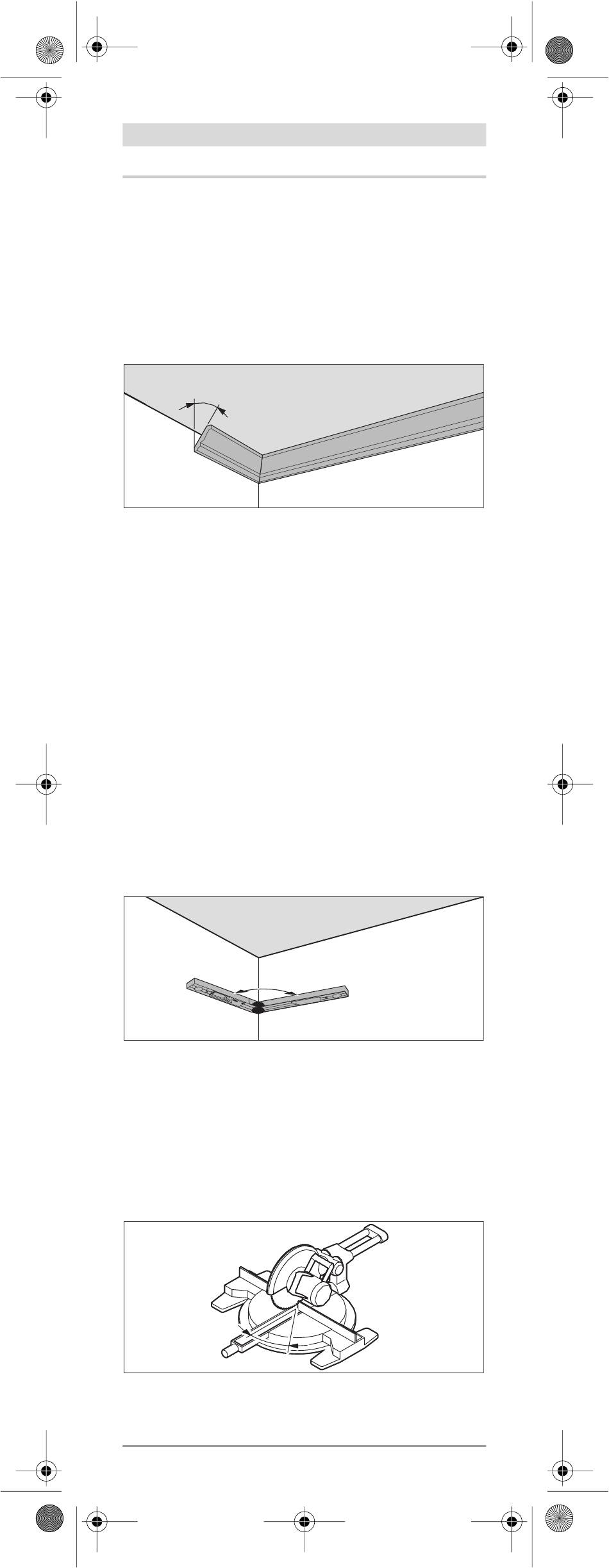

"1° SPR": Memorizar o ângulo de inclinação (Spring angle)
SPR
Para a memorização do ângulo de inclinação há as se-
guintes possibilidades:
– Abrir o braço basculante e o braço de base, até o ângulo
de inclinação desejado ser indicado no display.
– Se o ângulo de inclinação for desconhecido, ele deverá
ser medido. Para tal deverá colocar a peça a ser tra-
balhada entre o braço basculante e o braço de base.
Se não for possível medir peças especialmente estreitas
ou pequenas com o instrumento de medição, deverão
ser utilizadas ajudas, como p.ex. uma suta, e em seguida
ajustado o ângulo no instrumento de medição.
– Chamar um valor já memorizado, premindo por instan-
tes a tecla de memorização "Recall / Hold" 9.
Premir a tecla 11, para medir ou chamar o ângulo de incli-
nação para memorizar a meia-esquadria dupla. No display
aparece "SPR" e o ângulo actual.
Se ao premir a tecla 11, o ângulo for maior do que 90°, mas
menor do que 180°, o ângulo de inclinação "SPR" é auto-
maticamente calculado da seguinte maneira:
"SPR" = 180° – ângulo medido ou ajustado.
"2° CNR": memorizar o ângulo de canto (Corner Angle)
Para medir o ângulo de canto, deverá colocar o braço bas-
culante e o braço de base, de forma plana sobre as pare-
des, ajustar um ângulo de canto conhecido no instrumento
de medição ou chamar um ângulo memorizado.
Premir novamente a tecla 11, para medir ou chamar o
ângulo de canto para memorizar a meia-esquadria dupla.
No display aparece "CNR" e o ângulo actual.
"3° MTR": Averiguar o ângulo de meia-esquadria
horizontal (Miter angle)
Pressionar novamente a tecla 11. No display aparece
"MTR" e o ângulo de meia-esquadria horizontal calculado
para a serra de corte e de meia-esquadria.
Bosch Power Tools
CNR CNR
MTR MTR
