安裝加長件測量 ( 參考插圖 F
必須在儀器上安裝加長件 3 以方便測量。如果儀器的放置面長度比
折疊臂 1 短時。
安裝好加長件 3 （參考 " 安裝加長件 ", 頁數 221)。把主臂 4 和加長
件平放或者靠在測量邊緣上。
此時顯示屏上出現的測量值，即為主臂和折疊臂之間的角度 w。您
可以參考以下的運算方法，算出主臂和加長件之間的角度 v:
v = 180 度
–
w

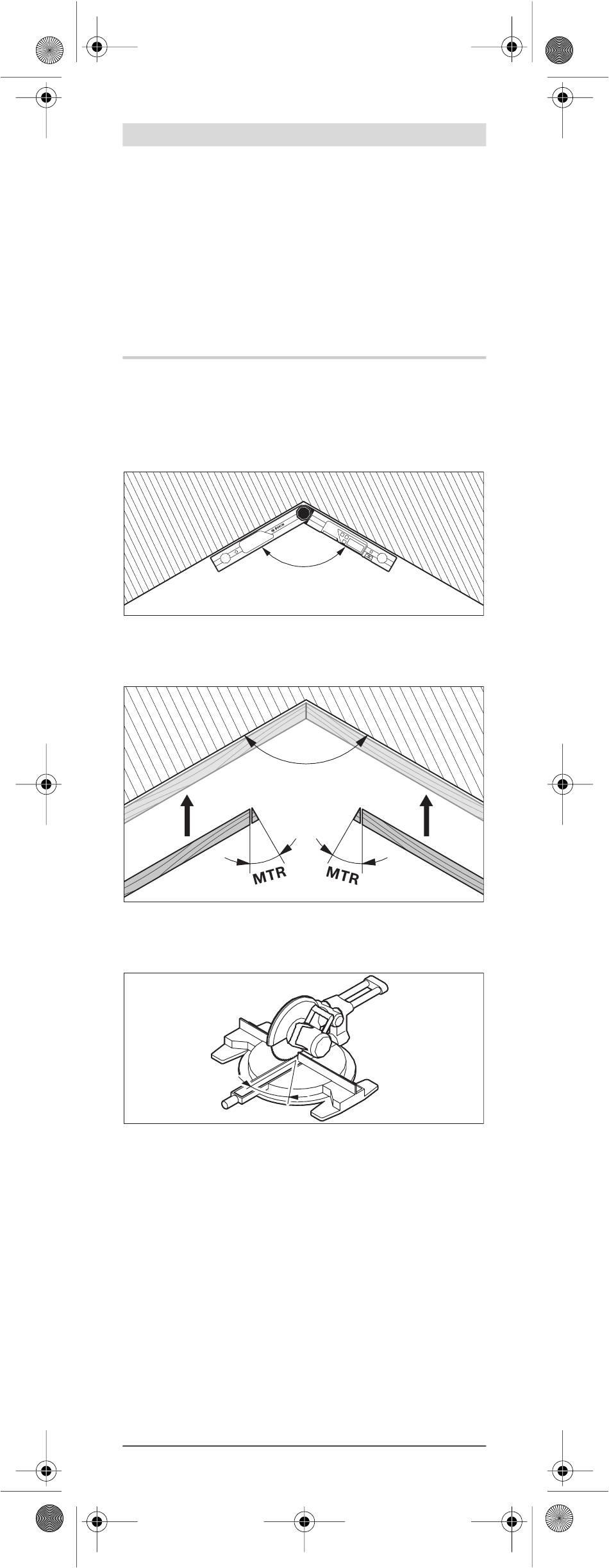

操作模式 " 單斜切角 "
操作模式 " 單斜切角 " ("Simple MTR") 可以行切割角 "MTR" 的運
算，使用時機是當您想組合兩塊有相同斜切角的工件，而該工件組
合後的外角角度 x 小於 180 度 時 （例如針對地板的修邊木條、樓梯
上的柱子或相框等） 。
如果要在角落組合兩個工件 （例如地板的修邊木條） ，得把主臂和折
疊臂靠在角落上測量角度 x。 如果是指定好的角度 （例如相框） ，那
麼要打開主臂和折疊臂至指定的角度 出現在儀器的顯示屏上為止。
運算出來的是水平斜切角 "MTR" ("Miter Angle": 水平斜切角 )，也就
是必須從兩個工件上切除的角度。鋸割此斜切角時，鋸刀必須和工
件垂直 （垂直的斜切角是 0 度 )。
按下按鍵 10，至少按住 1 秒鐘。接著顯示屏上會出現計算出來的水
平斜切角 "MTR" （即隨后要在介鋁機上設定的斜切角值） ，以及指
示燈 "MTR"。
測量所得或者設定的外角角度如果 x 大于 180 度 ， 在按下按鍵 10 約
2 秒鐘之后，顯示屏上會出現錯誤訊號 "
為 " 基本測量 " 的操作模式。
輕按按鍵 10，不可以超過 1 秒鐘，以便從 " 單斜切角 " 的操作模式
回到 " 基本測量 " 的操作模式。.
指示﹕ 計算出來的水平斜切角 "MTR" 能夠直接使用在介鋁機上，前
提是介鋁機的垂直切角必須設定在 0 度上。 如果介鋁機的垂直切角
被設定為 90 度，則必須采用以下的運算方式換算鋸割的角度 :
90 度 儀器顯示的角度 "MTR" = 必須在電鋸上設定的角度。
–
Bosch Power Tools
–
H)
x ˚
x ˚
MTR MTR
– – – –
1 609 929 T80 | (17.4.09)
中文 | 223
"，接著儀器會轉換
