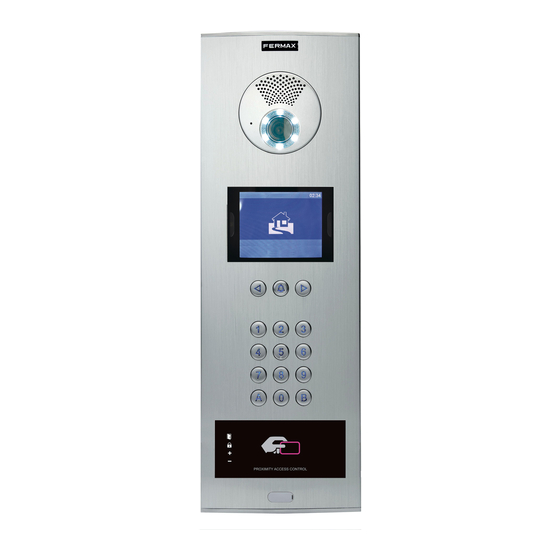

Fermax DUOX PLUS Manuel D'installation Et De Programmation

Masquer les pouces Voir aussi pour DUOX PLUS:
Télécharger ce manuel
Table des Matières
Les langues disponibles
  • FR

Les langues disponibles

Placa Direct
Direct Panel
Platine Direct
Direct Türstation
Botoneira Direct
MANUAL DE INSTALADOR Y PROGRAMACIÓN
USER & PROGRAMMING MANUAL
MANUEL D´INSTALLATION ET PROGRAMATION
INSTALLATIONS- UND PROGRAMMIERANLEITUNG
MANUAL DO INSTALADOR E PROGRAMAÇÃO
Table des Matières
loading

Manuels Connexes pour Fermax DUOX PLUS

Sommaire des Matières pour Fermax DUOX PLUS

  • Page 2: Instalación Del Alimentador

    «MANUAL PLACAS DIRECT DUOX PLUS» «DIRECT DUOX PLUS PANEL MANUAL» « MANUEL PLATINES DIRECT DUOX PLUS» «HANDBUCH DIRECT DUOX PLUS TÜRSTATIONEN» «MANUAL PARA BOTONEIRAS DIRECT DUOX PLUS» Cod. 97701b V06_20 Pag 2...
  • Page 3 ENHORABUENA POR DISPONER DE UN PRODUCTO DE CALIDAD! ¡ Fermax electrónica desarrolla y fabrica equipos de prestigio que cumplen los más altos estándares de diseño y tecnología. Esperamos disfrute de sus funcionalidades. www.fermax.com CONGRATULATIONS ON PURCHASING THIS QUALITY PRODUCT! Fermax Electronics develops and manufactures reputable equipment which fulfils the highest design and technology standards.

  • Page 4: Ajustes Finales De Placa

    Publicación técnica de caracter informativo editada por FERMAX ELECTRONICA S.A.U. FERMAX ELECTRONICA, en su política de mejora constante, se reserva el derecho a modificar el contenido de este documento así como las características de los productos que en él se refieren en cualquier momento y sin previo aviso.

  • Page 5: Table Des Matières

    Precableado Características Técnicas Esquemas de cableado SECCIÓN II - MANUAL DE PROGRAMACIÓN Códigos de Llamada en el Amplificador DUOX PLUS Llamada a la vivienda desde Placa Direct Apertura de puerta mediante código Configuración de la Placa Direct - Configuración de los diferentes Parámetros - Reponer el código de acceso a programación (en caso de olvido del anterior)
  • Page 6 Pre-cablegem Características técnicas Esquemas de cablagem SECÇÃO II - MANUAL DE PROGRAMAÇÃO Códigos de chamada no amplificador DUOX PLUS Chamada à habitação desde a Placa Direct Abertura da porta por meio de código Configuração da Placa Direct - Configuração dos diferentes parâmetros - Repor o código de acesso à...
  • Page 9 INSTALACIÓN MÓDULOS AMPLIFICADOR Y TECLADO SKYLINE AMPLIFIER AND KEYPAD SKYLINE MODULES INSTALLATION INSTALLATION MODULES SKYLINE AMPLIFICATEUR ET CLAVIER INSTALLATION DER SKYLINE-VERSTÄRKERMODULE UND DER TASTATUR INSTALAÇÃO DOS MÓDULOS SKYLINE AMPLIFICADOR E TECLADO NOTA: No colocar el cable del micrófono insertado a lo largo del perfil de la placa.
  • Page 10 Mode Led: • Slow flash (2 blinks / 3 sec): Guard Unit Day or Mixed Mode. • Slow flash (1 blink / 1 sec): Inverse or Sequential Programming. See DUOX PLUS Advanced Programming Manual cod. 97699. • Off: Guard Unit Standby or Night mode.
  • Page 11 • Clignotement lent (2 clignotements / 3 s) : mode conciergerie jour ou mixte. • Clignotement lent (1 clignotement / 1 s) : programmation inverse ou séquentielle. Voir Manuel avancé de programmation DUOX PLUS code 97699. • Éteint : en veille ou mode conciergerie nuit.
  • Page 13 2 secondes. Configuration - Programmation de l’amplificateur L’amplificateur DUOX PLUS peut être configuré en vue de permettre un fonctionnement en tant que platine d’entrée générale, d’entrée à un bâtiment ou d’entrée à un sous-bâtiment. • Le système DUOX utilise, pour le terminal du logement, des adresses à 6 chiffres.

  • Page 16: Technical Features

    Connecteurs platine : • Bornes de raccordement du système : B,B : bus DUOX PLUS: alimentation postes, données et audio. C, NO, NC : contacts relais, 2A@30Vdc (connexion gâche électrique). +12 : sortie 12 Vcc-250mA (maximum 500mA pendant 100 secondes).
  • Page 18 Ajuste audio Adjust the audio Réglez le volume Audioeinstellung “puerta abierta” Ajuste o áudio “open door” “porte ouverte” “Tür offen” “porta aberta” Conexión altavoz Speaker connection Raccordement haut-parleur Verstärker-Anschluss Ligação do altifalante Conexión micrófono (micrófono ubicado en el perfil inferior de la placa) Microphone connection (microphone located in the lower panel profile) Connexion microphone (microphone placé...
  • Page 19 El código QR accede a una Guía básica de configuración y programación del amplificador duox plus. QR Code (on the back of the amplifier). The QR code accesses a Basic Guide for configuring and programming the duox plus amplifier. Code QR (sur la partie arrière de l’amplificateur).
  • Page 20 Tiempos de apertura de puerta Ver «Seccion II: Manual de Programación», (al final de este manual). RESTORE DEFAULT VALUES: Reset The DUOX PLUS amplifier has a ‘Reset’ function which can be used to restore programmed default parameters. Change Lock Release Times See «Section II: Programming Manual», (at the end of this manual).

  • Page 21: Esquemas De Cableado

    PRECABLEADO DUOX PLUS / INTERNAL WIRING / PRÉCÂBLAGE VORVERKABELUNG / PRE-CABLEGEM DUOX AMPLIFICADOR AMPLIFIER CN1 PACK EXTENSION TYPE Nº Nº IDIOMA LANGUAGE SW1 PROG EXIT ON OFF CN2 CN3 NO NC VERSION ENTRADA/INPUT ARRIVÉE/EINTRITT MÓDULO TECLADO KEYPAD MODULE MODULE CLAVIER...

  • Page 22: Características Técnicas

    CARACTERÍSTICAS TÉCNICAS / TECHNICAL FEATURES / CARACTERISTIQUES TECHNIQUES / TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS Cityline IP54 / IK07 Alimentación - Power Supply - Alimentation 18 - 24 Vdc Stromversorgung - Alimentação Consumo - Consumption - Consommation - Stromverbrauch - Consumo •...
  • Page 24 Capacities: • Calls from the Button Panel: 99. • Calls from the Keypad panel: - Sub-Block: 99. - Block: 9999. - General Entrance: 999999. • Number of Panels: - General entrances: 10. - Block: 10. - Sub-Block: 10. Valeurs : - Temps d’activation de la gâche : 01...99 s.
  • Page 28 Pag 28...
  • Page 29 Pag 29...
  • Page 30 CONEXIÓN ABREPUERTAS DOOR LOCK-RELEASE CONNECTION RACCORDEMENT GÂCHE / ANSCHLUSS TÜRÖFFNER / LIGAÇÃO DO TRINCO 12 Vac POWER BUS ALIMENTADOR - POWER SUPPLY REF. 4825 PROTEGIDO POR FUSIBLE ELECTRÓNICO INPUT OVERLOAD 100-240V ; 1,2 A ELECTRONIC FUSE PROTECTED 50-60 Hz OUTPUT NO VOLTAGE / SIN TENSIÓN 24 V ;...
  • Page 33 ESPAÑOL ENGLISH castellano Spanish inglés English francés French holandés/flamenco Dutch/Flemish alemán German catalán Catalan valenciano Valencian balear Balearic portugués Portuguese euskera Basque gallego Galician griego Greek polaco Polish checo Czech eslovaco Slovak turco Turkish chino Chinese persa/farsi Persian/Farsi árabe Arabic noruego Norwegian finés...
  • Page 34 Futuras actualizaciones de idiomas, consultar web Fermax. For Future language updates, consult Fermax web. Pour les futures mises à jour des langues, veuillez consulter le site web Fermax. Für zukünftige Sprachupdates. Fermax-Webseite konsultieren. Para futuras atualizações de línguas, consultar o website da Fermax.

  • Page 48: Codes D'appel Sur L'amplificateur Duox Plus

    FRANÇAIS Códigos de Llamada en el Amplificador DUOX PLUS. Le système DUOX PLUS utilise, pour le terminal du logement, des adresses à 6 chiffres. En ce qui concerne la numérotation des terminaux, le système se révèle donc très souple d’emploi et s’adapte aux coutumes de chaque pays. Les chiffres du code d’appel sont organisés comme suit : BBSSNN :...

  • Page 49: Ouverture Des Portes Par Code

    Exemples : · Platine configurée en tant que bâtiment Bâtiment 25, plage des postes 25XXXX. · Platine configurée en tant que bâtiment + sous-bâtiment Bâtiment 12 / Sous-bâtiment 03, plage des postes 1203XX. · Platine configurée en tant qu’entrée générale Entrée générale, plage des postes XXXXXX (de 000001 à...

  • Page 50: Configuration De La Platine Direct

    FRANÇAIS Configuration de la Platine Direct. Il est possible de configurer les paramètres de la platine de rue grâce au clavier. Pour ce faire, il suffit d’entrer en mode configuration à l’aide d’un code d’accès au mode programmation après avoir appuyé sur « A ». Code d’accès au mode programmation : A + 4444 (code par défaut).

  • Page 51: Réattribuer Le Code D'accès Au Mode Programmation (En Cas D'oubli Du Précédent)

    REMARQUES : - Si l’on souhaite assigner le même code pour la programmation et l’ouverture, cette opération ne sera pas autorisée et une tonalité d’erreur (bip-bop) sera émise. - Afin de désactiver le code d’ouverture, il faut saisir la valeur AAAA sur la position 08. - Si l’on configure une valeur zéro dans «...

  • Page 52: Programmation Des Postes

    * Le poste ne fonctionnera pas tant qu’il n’aura pas été programmé. Pour plus de détails, voir les instructions du poste DUOX PLUS code 97695 et les différentes rubriques de cette section II : « Codes d’appel sur l’amplificateur DUOX PLUS» et « Appel à...

  • Page 53: Modification Du Code D'ouverture

    - Lorsqu’une platine est sélectionnée comme platine MASTER, cette dernière informe les autres de la situation et, au cas où il y en aurait déjà une de configurée de la sorte, elle arrêterait de l’être automatiquement. - La platine est désactivée du mode master en suivant le même mode d’activation : 3 pressions consécutives et rapides sur le bouton SW1.
  • Page 66 Este producto está protegido con las siguientes patentes y modelos de utilidad: PATENTES: US 9215410, US 9762852, BE1023440, AU2014203706. MODELOS DE UTILIDAD: ES1187384U, ES1141495U, FR3038192, DE202016000632U1, CN205987229(U). This product is protected with the following patents and utility models: PATENTS: US 9215410, US 9762852, BE1023440, AU2014203706. UTILITY MODELS: ES1187384U, ES1141495U, FR3038192, DE202016000632U1, CN205987229(U).
  • Page 67 El equipo que ha adquirido está identificado según Directiva 2012/19/UE sobre Residuos de aparatos eléctricos y electrónicos. Mas info: The device you have purchased is identified under Directive 2012/19/EU on waste electrical and electronic equipment. More info: L’appareil que vous avez acheté porte un marquage conforme à la directive 2012/19/UE relative aux déchets d’équipements électriques et électroniques (DEEE).
  • Page 68 Avd. Tres Cruces, 133 46017 Valencia Spain Para más información, visitar www.fermax.com Contacto: tec@fermax.com www.fermax.com/contact For extended information, visit www.fermax.com Contact: tec@fermax.com www.fermax.com/contact Pour de plus amples renseignements, rendez-vous sur www.fermax.com Contact : tec@fermax.com www.fermax.com/contact Für weitere Information siehe www.fermax.com Kontakt: tec@fermax.com...
