Fermax DUOX PLUS Guide Rapide

GUÍA RÁPIDA TESTER DUOX PLUS / DUOX PLUS TESTER QUICK GUIDE/ GUIDE RAPIDE TESTER DUOX PLUS/
KURZANLEITUNG FÜR DAS DUOX PLUS-PRÜFGERÄT / GUÍA RÁPIDO TESTER DUOX PLUS
Cod. 970261b V11_22
TESTER DUOX
1) SCAN QR
3
WIFI
POWER
2) testerduox.com
2
BUS INPUT
1
FERMAX ELECTRONICA, SAU
AV TRES CRUCES, 133 B B
46017 VALENCIA - SPAIN
COMPATIBILIDAD - COMPATIBILITY
COMPATIBILITÉ - KOMPATIBILITÄT - COMPATIBILIDADE
Test Test Test
avanzado Descubrimiento descubrimiento
(actualizar info (info guardada
placa) placa)
Advanced Discovery Discovery test
Test test (Update (info saved on
devices) outdoor panel)
VEO Monitor ≥40.14 ≥42.20 ≥40.14
VEO
≥40.14 ≥42.20 ≥40.14
wifi Monitor
VEO-XS
≥40.14 ≥42.20 ≥40.14
Monitor
VEO-XS
≥40.14 ≥42.20 ≥40.14
wifi Monitor
VEO-XL
≥40.14 ≥42.20 ≥40.14
Monitor
VEO-XL
≥40.14 ≥42.20 ≥40.14
wifi Monitor
VEO Telephone
NA ≥40.43 ≥40.43
Loft Extra
NA ≥31.42 ≥31.42
Telephone
iLoft Telephone
NA ≥11.13 ≥11.13
Decoder ≥42.12 ≥42.12 ≥42.12
Audio DUOX
≥4x.16 ≥4x.16 ≥4x.16
PLUS Amplifier
Vídeo DUOX
≥4x.16 ≥4x.16 ≥4x.16
PLUS Amplifier
Tester ≥40.14 ≥40.14 ≥40.14

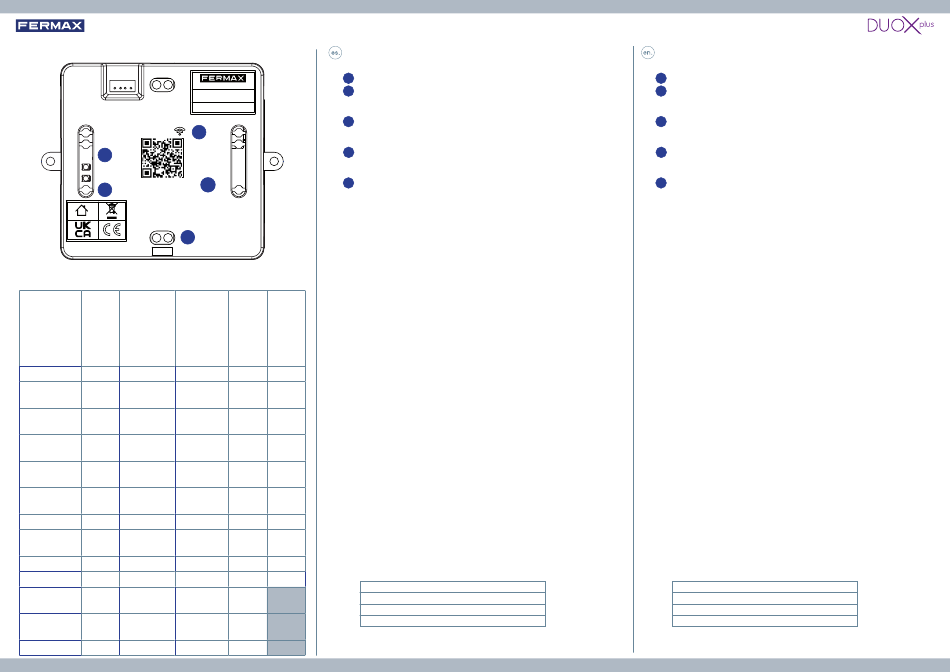

CONEXIONES E INDICADORES LUMINOSOS
1 BB-BUS INPUT:
MADE IN SPAIN
LED ROJO POWER:
2
Si está encendido indica alimentación.
REF.9404
Si está parpadeando indica que el firmware se está cargando.
3 LED BLANCO comunicación WIFI:
4
Si está parpadeando indica red lista para conectarse.
Si está fijo: conexión realizada.
4 Código QR
Mediante su escaneo desde el móvil nos enviará directamente al
menú de autentificación de la propia red.
URL:
5 5
FUNCIONES
TEST: El TESTER DUOX es un dispositivo pensado para poder
testear y comprobar las instalaciones de DUOX Plus mediante
distintos tipos de tests:
R2
Test Avanzado
tipos de señales presentes en la tecnología DUOX. Recomendado
Audio+Video y Comando/Datos.
Test Descubrimiento
permite conocer los dispositivos de la instalación.
Bloqueo Recuperar
menu test
MENÚ INSTALADOR MONITOR: Permite bloquear y/o habilitar en
instalador
Tester ≥4x.15 los monitores DUOX PLUS los menús de instalador.
TEST CONEXIÓN PLACA: Permite evaluar la calidad de la conexión
Recover
Installer
de la placa con el "Tester".
test
menu
Tester ≥4x.15
RECUPERAR TEST: Permite recuperar tests realizados si ha
blocking
ocurrido cualquier tipo de problema con el "Tester", el dispositivo o la
≥42.18 ≥4x.15
conexión entre ambos.
≥42.18 ≥4x.15
EMPAREJAMIENTO
El TESTER DUOX habilitará una red wifi con nombre "Fermax_Tester".
≥42.18 ≥4x.15 El led blanco, comenzará a parpadear para indicar que la red
está lista para conectarse a ella.
Dispositivo móvil o PC:
≥42.18 ≥4x.15
Dispositivo móvil:
≥42.18 ≥4x.15
Para la conexión será necesario introducir la siguiente
≥42.18 ≥4x.15
contraseña: TesterDuox
Abrir el navegador (Chrome, Microsoft Edge, Firefox, etc.).
NA NA
Introducir la URL: "testerduox.com".
Accedemos al interfaz web del dispositivo e introducir:
NA NA
NA NA
CARACTERÍSTICAS TÉCNICAS
≥42.12 ≥42.12
≥4x.16 ≥4x.20
≥4x.16 ≥4x.19
Puede consultar el manual completo 970262b en nuestra web
≥40.14 ≥40.15 www.fermax.com
Regleta de conexión al Bus DUOX PLUS.
Dirección del interfaz web.
(Recomendado): comprobando la calidad de los
(Sólo recomendado por técnicos Fermax):
• Búsqueda manual: seleccionar la red "Fermax_Tester"
• Escaneo código QR impreso: Nos envía directamente al
menú de autentificación de la propia red.
Usuario: "admin" o "Admin"
Contraseña: "19025"
Alimentación
24 Vcc
Consumo
Reposo
1,37 W
Activo
1,97 W
CONNECTIONS AND LIGHT INDICATORS
1 BB-BUS INPUT: DUOX PLUS bus terminal connector.
RED "POWER" LED:
2
If lit, it indicates that it has a power supply.
If blinking, it indicates that the firmware is loading.
3 WHITE "WIFI communication" LED:
If blinking, it indicates that the network is ready to connect.
If lit, connection has been made.
4 QR code
Scanning it with your mobile phone will send you directly to the
authentication menu of the network itself.
URL: Web interface address.
5
FEATURES
TEST: The DUOX TESTER is a device designed to test and check
DUOX Plus installations using different types of tests:
Advanced Test
(Recommended): checking the quality of the
types of signals present in DUOX technology. Recommended
Audio+Video and Command/Data.
Discovery Test: (Only recommended by Fermax technicians):
allows you to find out which devices are connected to the
installation.
MONITOR INSTALLER MENU: Allows you to lock and/or enable the
installer menus on the DUOX PLUS monitors.
TEST PANEL CONECTION: Allows you to evaluate the quality of the
connection of the board with the "Tester".
RECOVER TEST: Allows you to recover tests carried out if any type
of problem has occurred with the "Tester", the device or the connection
between the two.
PAIRING
The DUOX TESTER will enable a wifi network with the name
"Fermax_Tester".
The white LED will start flashing to indicate that the network is
ready to be connected to it.
Mobile device or PC:
• Manual search: select the network "Fermax_Tester"
Mobile devices:
• Scan printed QR code: It sends us directly to the
authentication menu of the network itself.
The password must be entered to log in: TesterDuox
Open your browser (Chrome, Microsoft Edge, Firefox, etc.).
Enter the URL: "testerduox.com".
Access the web interface of the device and enter:
Username: "admin" or "Admin"
Password: "19025"
TECHNICAL SPECIFICATIONS
Power supply
24 Vdc
Energy consumption
Standby
1,37 W
Active
1,97 W
You can consult the complete 970262b manual on our web site at
www.fermax.com
