Description du produit
6. 1 .4 Caractéristiques électriques
Raccordement au secteur :
Puissance consommée :
Appareils pouvant être raccordés à l'extérieur :
6.2

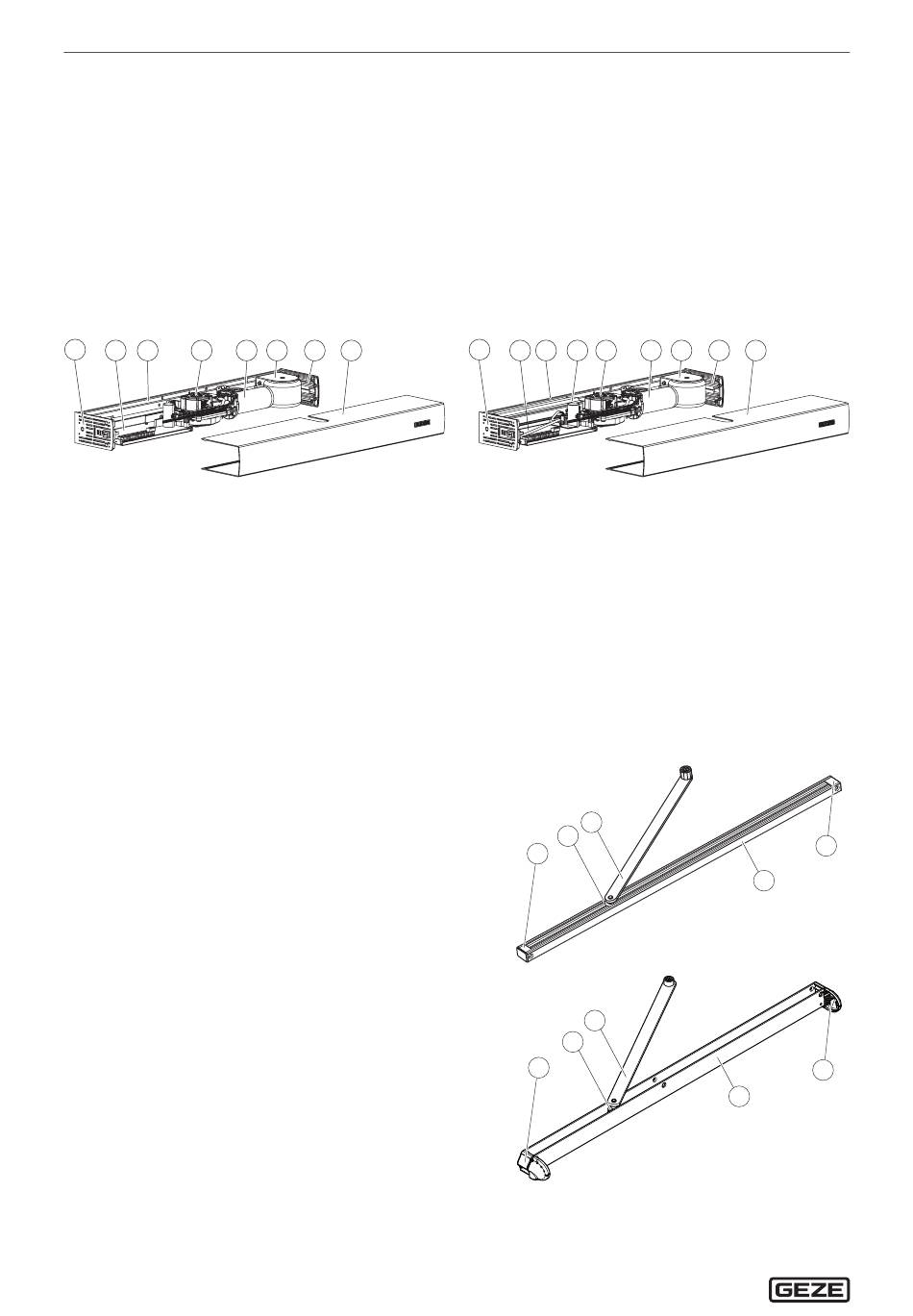

Structure de base et modification

6.2. 1 Entraînement
Slimdrive EMD
1 2 3 5
1 Parties fixes latérales
2 Commande
3 Plaque de base
5 Axe d'entraînement
6 Motoréducteur
7 Transfo
8 Capot
(Pour le modèle à 2 vantaux, également possible
en continu ou avec capot intermédiaire.
Pour les entraînements à 1 vantail, également
possible en continu ou avec capot de montage)
6.2.2 Bras à coulisse avec levier à galet
Le montage dépend du type de montage sélectionné.
Bras à coulisse standard avec levier à galet :
1 Embout
2 Rail
3 Galet
4 Levier à galet
Bras à coulisse porte-sensor avec levier à galet :
1 Flasque
2 Rail
3 Galet
4 Levier à galet
10
6 7 1 8
230 V AC, +10 % / –14 %, 50 Hz
max. 230 W
24 V DC, max. 1 A
Slimdrive EMD-F
1 2 3 4 5
1 Parties fixes latérales
2 Commande
3 Plaque de base
4 Accumulateur d'énergie (EMD-F uniquement)
5 Axe d'entraînement
6 Motoréducteur
7 Transfo
8 Capot
(pour le modèle à 2 vantaux, également possible en
continu ou avec capot intermédiaire.
Pour les entraînements à 1 vantail, également pos-
sible en continu ou avec capot de montage)
4
3
1
4
3
1
Slimdrive EMD / EMD-F
6 7 1 8
2
1
2
1
