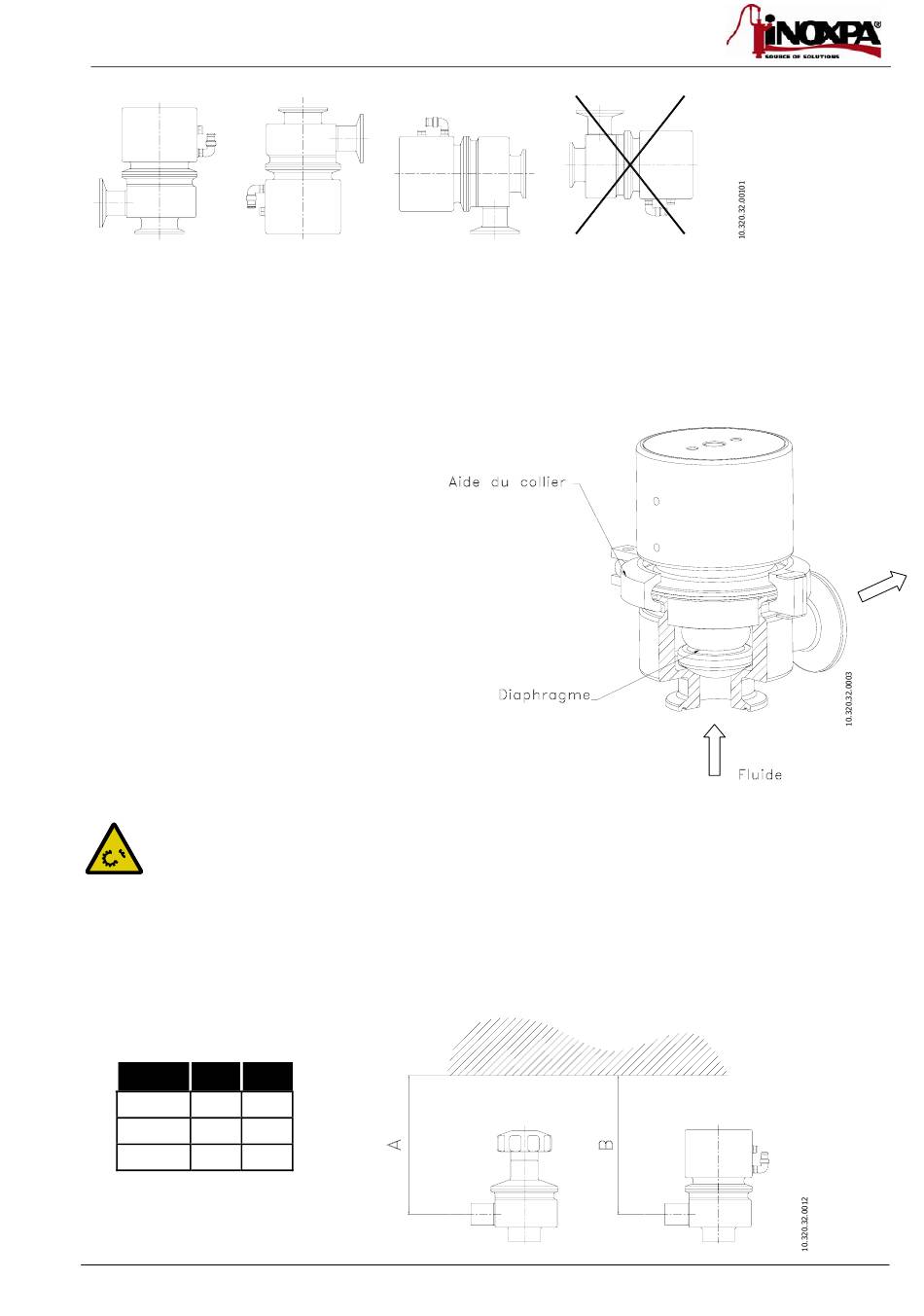

Pour que les vannes soient totalement vidangeables, elles doivent être placées dans une des positions indiquées sur la figure ci-
dessus.
3.8. VERIFICATION ET CONTROLE
Procéder aux vérifications suivantes avant
utilisation :
• Vérifier que les colliers sont bien serrés. Voir
le couple de serrage au chapitre 8.
Caractéristiques techniques
• Ouvrir et fermer la vanne plusieurs fois (en
appliquant de l'air comprimé dans l'actionneur
ou manuellement lorsqu'il existe une poignée)
pour s'assurer de son bon fonctionnement.
Vérifier que le diaphragme ferme
hermétiquement.
3.9. SOUDURE
Les travaux de soudure ne pourront être effectués que par du personnel qualifié, formé et équipé
des moyens nécessaires pour réaliser ces travaux.
Avant de commencer à souder, démonter la vanne.
3.9.1. PHARMAVALVE RACCORDEMENTS par soudure
•
Démonter la vanne comme indiqué au paragraphe
•
Souder le corps de la vanne aux tuyauteries, de préférence avec une soudure orbitale.
•
En soudant le corps de la vanne, il est très important de maintenir une distance minimum (voir image ci-dessous) pour
permettre de démonter la vanne lors de révisions futures et de changer les pièces de la vanne (diaphragme,
actionneur...).
DN
A
½"
110
110
1"
160
160
1 ½"
170
180
ED. 2009/09
POSITIONS VIDANGEABLES
.
B
NON VIDANGEABLE
7 - Montage et Démontage.
