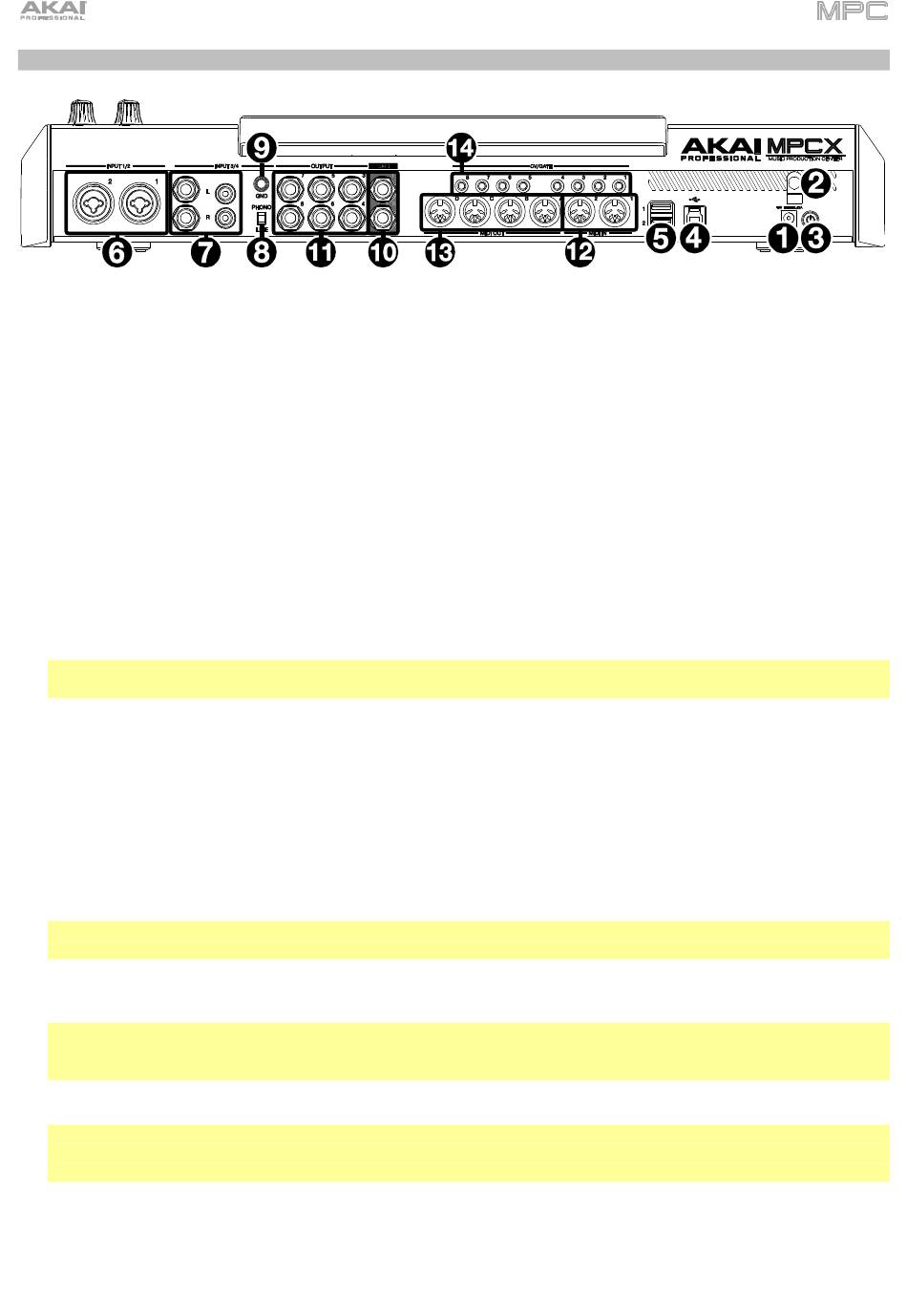

Face arrière
1. Entrée d'alimentation : utilisez l'adaptateur secteur fourni pour relier la MPC X à une prise électrique. Celui-ci
doit être connecté à une prise électrique pour alimenter la MPC X.
2. Crochet pour adaptateur secteur : sécurisez la connexion en enroulant le câble de l'adaptateur secteur sur ce
crochet pour éviter qu'il ne soit accidentellement débranché.
3. Interrupteur d'alimentation : pressez-le pour mettre la MPC X sous/hors tension. Quand elle est sous tension,
maintenez cet interrupteur pressé durant 5 secondes pour forcer la MPC X à éteindre (comme sur un ordinateur).
4. Port USB-B : avec le câble USB fourni, reliez ce port USB 3.0 à un port USB 3.0 libre de votre ordinateur. Cela
permet à la MPC X d'envoyer/recevoir des données MIDI et audio vers/depuis le logiciel MPC sur votre
ordinateur, ainsi, si la MPC X est en mode contrôleur, qu'à tout support USB, carte SD et disque connecté au port
SATA interne de monter sur votre ordinateur (qui peut donc y accéder).
5. Ports USB-A : insérez-y les clés USB pour accéder directement à leurs fichiers depuis la MPC X. La MPC X peut
lire et écrire dans des systèmes de fichiers exFAT, FAT32, NTFS et EXT4 et lire les systèmes de fichiers HFS+.
(Nous recommandons d'utiliser un système de fichiers exFAT car c'est le plus robuste pris en charge à la fois par
Windows et macOS.) Ces ports USB fournissent une alimentation aux dispositifs USB connectés et peuvent
également être utilisés pour recevoir des messages MIDI venant d'appareils MIDI externes à sortie USB.
6. Entrées 1/2 (XLR ou jack 6,35 mm) : utilisez des câbles XLR ou jack 6,35 mm 3 points (TRS) standard pour relier
ces entrées à des sources audio (microphones, table de mixage, synthétiseur, etc.). Pour utiliser chacune de ces
entrées, réglez le sélecteur Rear/Front (sous les boutons Gain 1/2 de la face supérieur) sur Rear (arrière).
Tournez les boutons Gain 1/2 pour régler le niveau d'entrée de chacune.
Note : quand vous utilisez la connexion XLR, le préampli micro est automatiquement activé. Quand un câble jack
6,35 mm TRS est utilisé, le préampli micro est court-circuité.
7. Entrées 3/4 (jack 6,35 mm ou RCA) : utilisez des câbles jacks 6,35 mm 3 points (TRS) standard ou des câbles
RCA stéréo pour relier ces entrées à des sources audio (table de mixage, platine tourne-disque, synthétiseur,
etc.). Pour utiliser les entrées jacks 6,35 mm, réglez le sélecteur Phono/Line sur Line (ligne). Pour utiliser les
entrées RCA, réglez le sélecteur Phono/Line sur Phono. Tournez le bouton 3/4 Rec Gain pour régler leurs
niveaux d'entrée.
8. Sélecteur Phono/Line : réglez-le sur la position appropriée aux connecteurs Input 3/4 à utiliser. Si vous utilisez
les entrées jacks 6,35 mm, réglez ce sélecteur sur Line. Si vous utilisez les entrées RCA, réglez ce sélecteur sur
Phono pour obtenir l'amplification supplémentaire nécessaire aux signaux de niveau phono.
9. Borne de masse : si vous envoyez un signal de platine tourne-disque de niveau phono aux connecteurs RCA
Input 3/4 et entendez un ronflement ou un bourdonnement grave, cela peut signifier que la platine tourne-disque
n'est pas mise à la masse. Si la platine tourne-disque a un câble de mise à la masse, reliez-le à cette borne.
Note : certaines platines tourne-disque ont un conducteur de masse intégré à la connexion RCA et par
conséquent, rien n'a besoin d'être connecté à la borne de masse.
10. Sorties Main L/R (jack 6,35 mm) : utilisez des câbles jacks 6,35 mm 3 points (TRS) standard pour connecter ces
sorties à votre système d'amplification. Le signal produit par ces prises est celui du mixage général (master).
Tournez le bouton Master pour régler leur volume.
À savoir : pour envoyer un programme à ces sorties, réglez son routage sur Out 1,2 dans le mixeur de canaux
(Channel Mixer) quand le champ Mixer est réglé sur Programs. Voir
Mixer (mixeur de canaux)
11. Sorties 3/4, 5/6, 7/8 (jack 6,35 mm) : utilisez des câbles jacks 6,35 mm 3 points (TRS) standard pour relier ces
sorties à une table de mixage externe. Le signal envoyé à ces sorties l'est à plein volume (0 dB).
À savoir : pour envoyer un programme à ces sorties, réglez son routage sur Out 1,2, Out 5,6 ou Out 7,8 dans le
mixeur de canaux (Channel Mixer) quand le champ Mixer est réglé sur Programs. Voir
Modes > Channel Mixer (mixeur de canaux)
12. MIDI In : reliez ces entrées aux sorties MIDI d'appareils MIDI externes par câbles MIDI 5 broches standard.
13. MIDI Out : reliez ces sorties aux entrées MIDI d'appareils MIDI externes par câbles MIDI 5 broches standard.
14. Sorties CV/Gate : reliez ces sorties à des séquenceurs externes optionnels avec des câbles mini-jacks 3,5 mm
(TS) standard. Elles produisent des informations de tension de commande (CV) et/ou de Gate.
pour en apprendre plus sur cette fonction.
pour en apprendre plus sur cette fonction.
