Vetus RCEX Instructions D'installation page 15

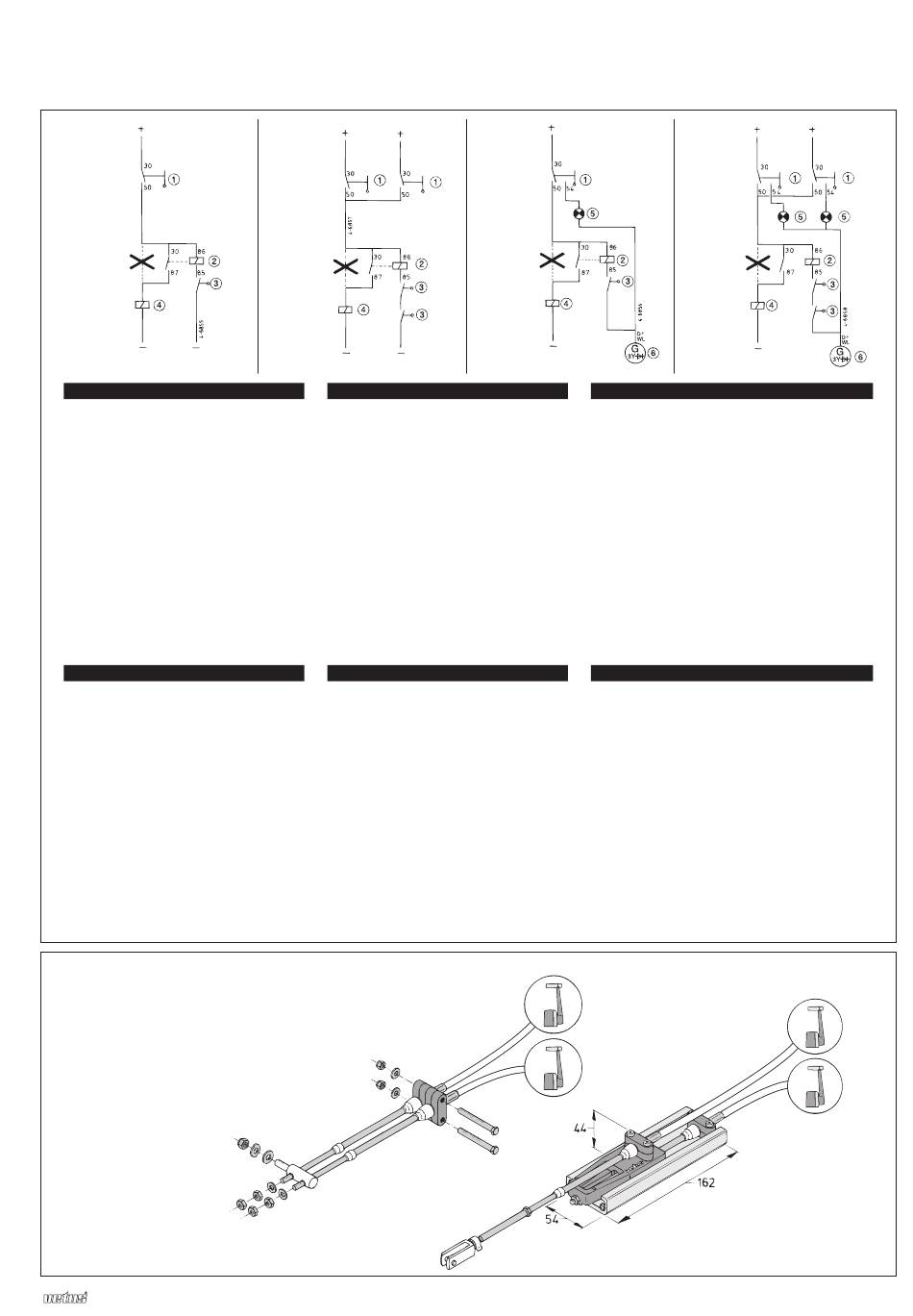

Elektrisch schema's
Electrical circuit diagrams
A
NEDERLANDS
A Enkele bedieningsstuurstand
B Twee bedieningsstuurstanden
C Enkele bedieningsstuurstand met
herstart beveiliging
D Twee bedieningsstuurstanden
met herstart beveiliging
 Startslot
 Relais
 Neutraal schakelaar
 Startrelais
 Laadcontrole lamp
 Dynamo (Aansluiting D
ENGLISH
A Single command station
B Two command stations
C Single command station with
restart protection
D Two command stations with
restart protection
 Starter switch
 Relay
 Neutral switch
 Starter relay
 Charging light
 Alternator (Connection D
Differentiaal apparaat
Differential device
Differenzial
Différentiel
Diferencial
Dispositivo differenziale
voor brandstofpomp
for throttle
für Treibstoffpumpe
pour l'accélérateur
para la bomba de carburante
per pompa del combustibile
Mechanical remote engine control RCEX
Elektrischer Schaltpläne
Schémas électrique
B
A Einzelbedienungssteuerstand
B Doppelbedienungssteuerstand
C Einzelbedienungssteuerstand mit
Neustartsicherung
D Doppelbedienungssteuerstand
mit Neustartsicherung
 Zündschloss
 Relais
 Leerlaufschalter
 Zündrelais
 Vorglüh-Kontrolllampe
+ / WL)  Dynamo (Anschluss D
A Commande mono levier
B Commande double levier
C Commande mono levier avec
protection anti-redémarrage
D Commande double levier avec
protection anti-redémarrage
 Verrou de démarrage
 Relais
 Sécurité point mort
 Relais de démarrage
 Témoin de contrôle de charge
+ / WL)  Dynamo (Branchement D
C
DEUTSCH
+ /WL)
FRANÇAIS
+ /WL)
Esquemas eléctricos
Schemi elettrici
D
ESPAÑOL
A Única posición de navegación para activación
B Dos posiciones de navegación para activación
C Única posición de navegación para
activación con protector de rearranque
D Dos posiciones de navegación para
activación con protector de rearranque
 Dispositivo de arranque
 Relé
 Interruptor neutral
 Relé de arranque
 Lámpara de control de carga
 Dinamo (Conexión D + /WL)
ITALIANO
A Posizione di governo singolo
B Posizione di governo doppio
C Posizione di governo singolo con dis-
positivo di protezione di riavviamento
D Posizione di governo doppio con dis-
positivo di protezione di riavviamento
 Contatto a chiave
 Relè
 Dispositivo di protezione
 Relè di avviamento
 Spia di carica
 Dinamo (Collegamento D
voor keerkoppeling
für Wendegetriebe
+ /WL)
for gearbox
pour l'inverseur
para el inversor
per frizione
15
030620.01
