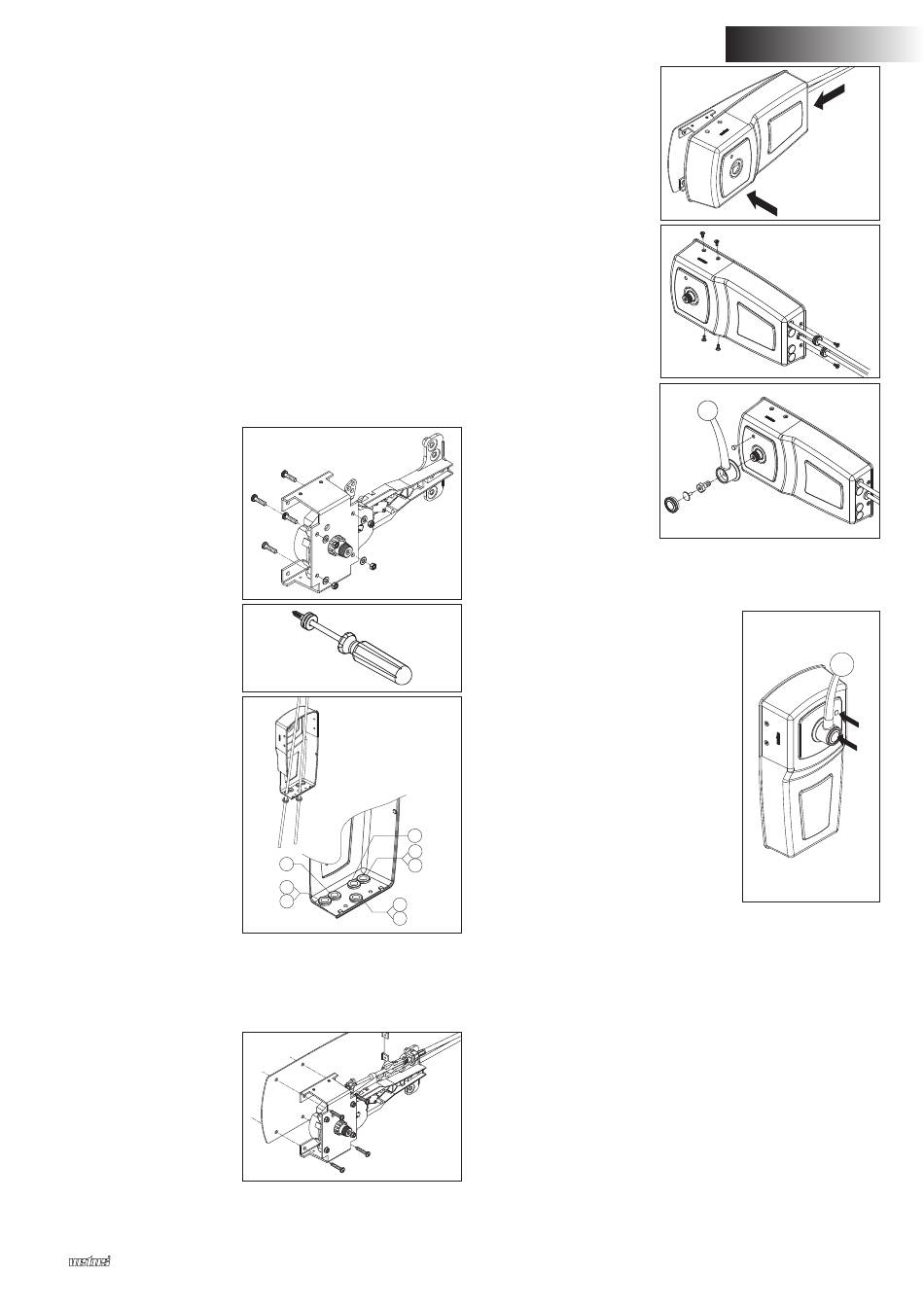

Caja y palanca
Tenga siempre presente lo siguiente cuando decida dónde
montar el mando a distancia.
-
la palanca debe poder extenderse completamente.
-
para apretar los cables de tirar-empujar al mecanismo debe
ser posible desplazar el alojamiento en toda la extensión de los
cables.
Vea el gráfico "Dimensiones principales".
Para permitir la conexión del mando a distancia al mamparo,
deben realizarse orificios de 6,5 mm en la placa posterior y el
soporte del mecanismo. Use tornillos adecuados para el mate-
rial del mamparo. ¡Nota! La placa posterior y el mecanismo se
unen simultáneamente.
Mediante la placa posterior, marque los orificios de montaje que
se realizarán.
Taladre los orificios con un diámetro adecuado para los tornillos
que se usarán.
Monte el soporte en el
mecanismo.
Coloque 2 arandelas y
deslícelas por la cubierta
exterior de los cables de
tirar-empujar.
Pase los cables de tirar-
empujar por los orificios
del alojamiento
Consulte también los
gráficos de la pág. 14
para ver qué orificios
deben usarse para cada
cable.
Monte los cables en el mecanismo.
Consulte los gráficos de la pág. 14 para ello.
Monte
el
mecanismo
junto con la placa poste-
rior en el mamparo.
Mando a distancia mecánico para motores RCEX
4
7
33C
3
8
5
KM
6
OS
1
2
Coloque el alojamiento en
el mecanismo (1) y (2).
Monte los tornillos de
sujeción.
Disponer en dichos
tornillo
M10
medio de seguridad
(Loctite
®
243).
Controle el paso de los
cables.
Ajuste
Con el tornillo 1 se puede ajustar la
fricción para el mecanismo de gas,
dependiendo de la contrapresión de
la bomba de carburante.
Activación
Con el pulsador 2 se puede desactivar
el inversor, de modo que solamente
se pueda dar gas, por ejemplo para
arrancar y calentar el motor.
Cuando la palanca se pone de nuevo
33C
KM
en la posición neutral, vuelve a saltar
OS
el pulsador y el mando a distancia está
listo para el uso normal.
Mantenimiento
Si fuera necesario, limpie la palanca y la caja con agua dulce.
Controle regularmente el mecanismo para detectar piezas suel-
tas y el desgaste de las partes móviles.
Engrase periódicamente las partes móviles con un aceite lubri-
cante hidrófugo.
Controle con regularidad los cables y las conexiones de los
cables para detectar el desgaste y la corrosión.
ESPAÑOL
2
un
M10
030620.01
1
1
2
11
