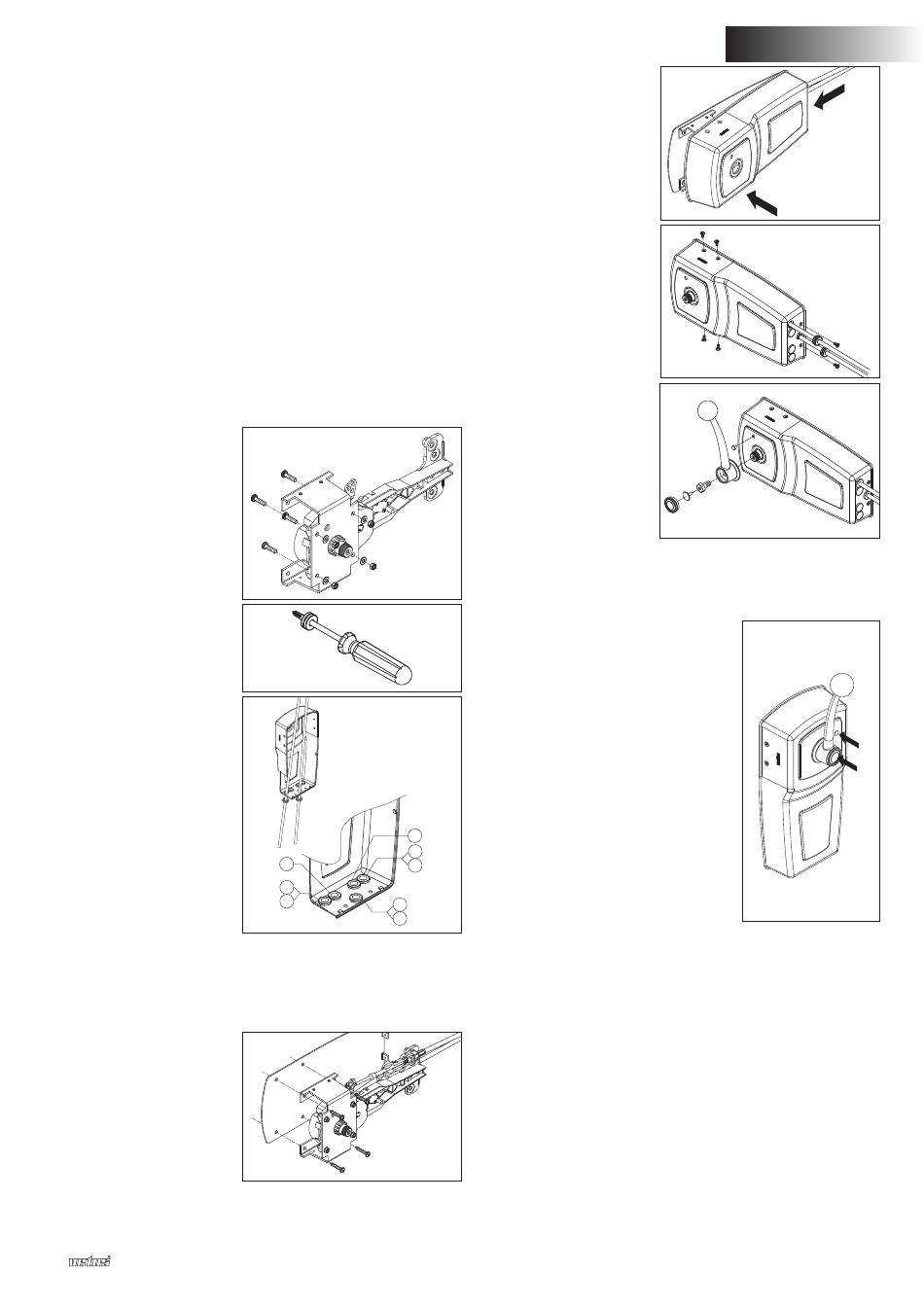

Huis en handel
Houd bij het kiezen van de plaats waar de afstandsbediening
gemonteerd wordt met het volgende rekening:
- de handel moet zijn maximale uitslag kunnen maken,
- voor het bevestigen van de trek-drukkabels aan het mecha-
nisme moet de behuizing over de volle lengte over de kabels
kunnen worden geschoven.
Zie tekeningen 'Hoofdafmetingen'.
Voor de bevestiging van de afstandsbediening aan het schot
zijn de achterplaat en de steun van het mechanisme voorzien
van gaten ø 6,5 mm. Pas schroeven toe afgestemd op het mate-
riaal van het schot. Let op: de achterplaat wordt tezamen met
het mechanisme in een keer bevestigd.
Teken met behulp van de achterplaat de te boren bevestigings-
gaten af.
Boor gaten met een diameter geschikt voor de toe te passen
schroeven.
Bevestig de steun op het
mechanisme.
Prik 2 doorvoertules door
en schuif deze over bui-
tenmantel van de trek-
drukkabels.
Voer de trek-drukkabels
door de gaten in het
huis.
Raadpleeg ook de teke-
ningen op pag 14 voor
welke gaten voor welke
kabel gebruikt moeten
worden.
Bevestig de kabels aan het mechanisme.
Raadpleeg hiervoor de tekeningen op pag 14.
Monteer het mechanisme
tezamen met de achter-
plaat tegen het schot.
Mechanische motorafstandsbediening RCEX
4
7
33C
3
8
5
KM
6
OS
1
2
Plaats het huis op het
mechanisme (1) en (2).
Monteer de bevestigings-
schroeven.
Voorzie de bout M10
van een borgmiddel
(Loctite®243).
Controleer het verloop
van de kabels.
Afstelling
Met schroef 1 kan de frictie voor het
gasmechanisme worden ingesteld,
afhankelijk van de tegendruk van de
brandstofpomp.
Bediening
Met drukknop 2 kan de bediening van
de keerkoppeling worden uitgescha-
keld, zodat alleen gas gegeven kan
worden, bijvoorbeeld voor het starten
en opwarmen van de motor.
33C
KM
Wanneer de handel weer in de neu-
OS
traalstand wordt gezet, zal de drukknop
terugspringen en is de afstandsbedie-
ning gereed voor normaal gebruik.
Onderhoud
Reinig, indien noodzakelijk, de handel en het huis met zoet
water.
Controleer regelmatig het mechanisme op los zittende onder-
delen en op slijtage van de bewegende delen.
Smeer regelmatig de bewegende delen met een vochtverdrij-
vende smeerolie.
Controleer regelmatig de kabels en de kabelverbindingen op
slijtage en corrosie.
NEDERLANDS
1
2
M10
1
2
3
030620.01
