7 - Réglage de la position de la lampe
Le support de lampe de l'appareil est réglé à l'usine. Comme les lampes diffèrent d'un fabricant à l'autre, il pourrait devenir nécessaire de procéder
à un nouveau réglage de la position du support de lampe.
Allumez la lampe, ouvrez le shutter et l'iris, ajustez l'intensité du dimmer à 100 % et projetez le rayon de lumière sur une surface plane (mur).
Centrez le "point chaud" (la partie la plus blanche du rayon de lumière) avec les 3 vis "A, B, C". Tournez une vis pour déplacer le point chaud sur
l'image projeté. Si vous ne pouvez pas voir un point chaud, ajustez la lampe jusqu'à ce que la lumière soit répartie de manière uniforme.
Si le point chaud semble trop clair, vous pouvez affaiblir son intensité en rapprochant la lampe du réflecteur. A cette fin, tournez les vis "A, B, C"
d'un quart de tour dans le sens des aiguilles d'une montre, jusqu'à ce que la lumière soit répartie de manière uniforme.
Si la lumière semble plus claire sur les bords extérieurs du faisceau qu'au centre, la lampe se trouve trop proche au réflecteur. Dans ce cas,
éloignez la lampe du réflecteur en tournant les vis "A, B, C" d'un quart de tour dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la
lumière soit répartie de manière uniforme.
La lampe doit être remplacée lorsqu'elle a été endommagée

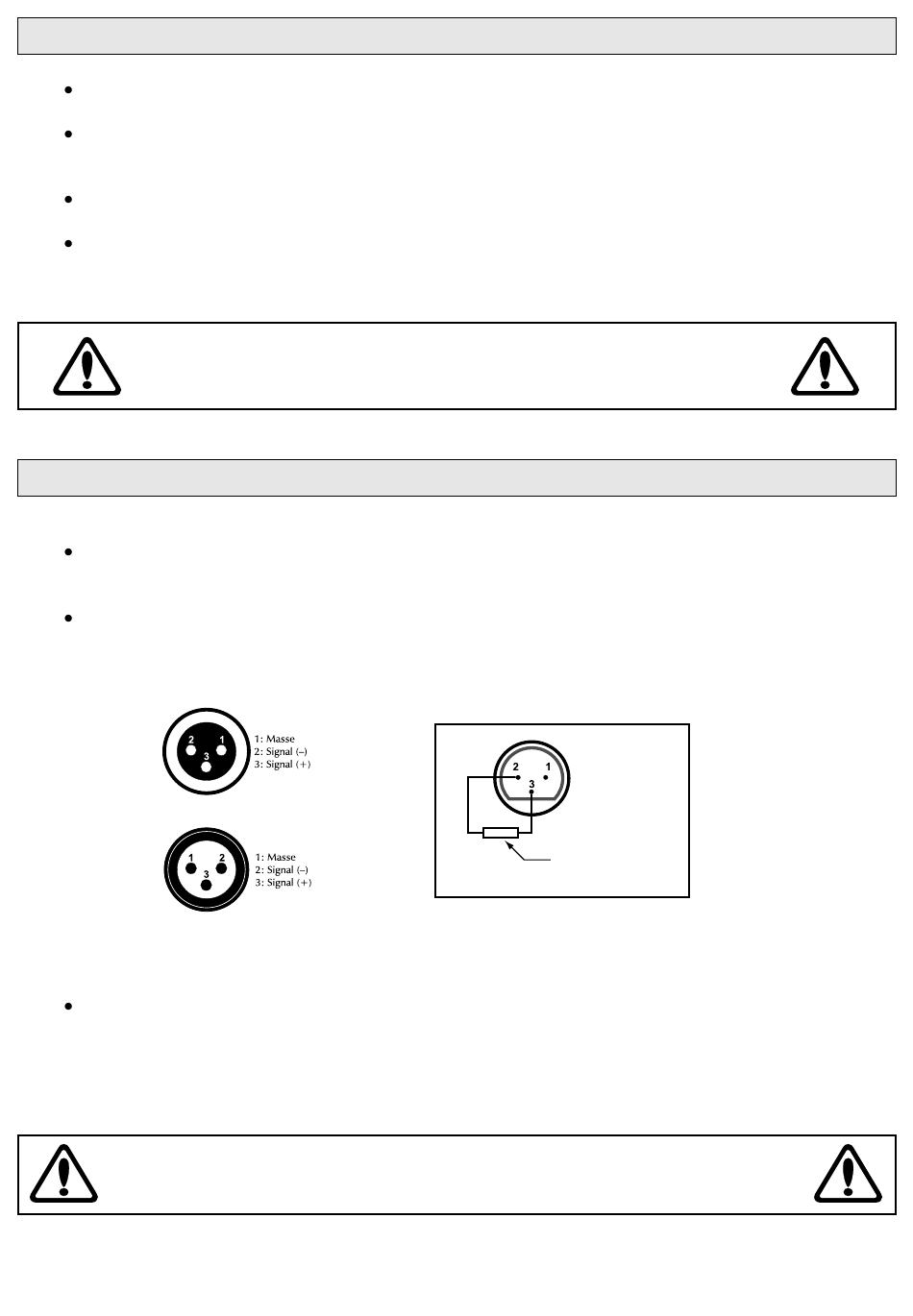

8 - Connection au signal DMX
Le mauvais fonctionnement d'une ligne DMX est souvent du à un problème de polarité dans la connectique ou à une soudure déficiente. Le
câblage doit être réalisé avec des fiches XLR 3 broches et, pour éviter tout problème il conseillé d'utiliser des câbles à haute capacité de transmission
( la meilleure qualité possible )conformes à la norme AES-EBU.
La fiche châssis XLR INPUT reçoit le signal et la fiche OUTPUT le renvoie vers le projecteur suivant.
INPUT
OUTPUT
Pour les installations dans lesquelles l'environnement est électriquement perturbé ou lorsque le câble DMX est de grande longueur , il est
recommandé d'utiliser un "bouchon". Cette méthode permet de conserver la même impédance sur l'ensemble de la chaîne DMX.
Pour réaliser un bouchon, il suffit de souder entre les bornes 2 et 3 d'une fiche XLR 3 broches une résistance de 120 Ohms.
Connectez cette fiche XLR sur la sortie DMX du dernier appareil de la chaîne.
Faites attention que les câbles ne soient pas en contact entre eux.
Autrement, il se peut que les appareils ne fonctionnent pas correctement.
ou déformée par la chaleur !
Manuel RAY-250 - 4453 - version 1.0 - page 5
Résistance de 120
Ohms soudée entre
les bornes 2 et 3
