3 - Introduction
Nous vous félicitons d'avoir choisi la RAY-250, une lyre compacte rapide et puissante.
Cet appareil est fabriqué avec les meilleurs matériaux ( alliages légers et plastiques ). Le système optique est incroyablement performant et toute la
partie électronique est d'excellente qualité pour une plus grande longévité.
Le protocole de transport d'information est le DMX 512. Pour optimiser le fonctionnement de la RAY-250 nous conseillons l'utilisation de la console
CONTEST CTL100.
Il est conseillé de lire attentivement ce manuel, cela vous permettra d'utiliser la RAY-250 plus rapidement et plus facilement dans toutes ses
capacités. Il est certain qu'une meilleure connaissance des caractéristiques améliore sensiblement la durée de vie d'un appareil.
4 - Caractéristiques techniques
- Alimentation : ...................................................................................... 230 V/50 Hz
- Puissance consommée : ..................................................................... 400 W
- Lampe : ............................................................................................... MSD250/2 GY 9,5
- Canaux de contrôle DMX : .................................................................. 6
- Connexion DMX-512 : ........................................................................ XLR 3 broches
- Fréquence maximale des flash : ......................................................... 10 par seconde
- Roue de couleurs : .............................................................................. 9 couleurs dichroïques et ouvert
- Roue de gobos rotatifs : ...................................................................... 7 gobos et ouvert
- Diamètre extérieur des gobos : ........................................................... 25 mm (ROSCO VL1)
- Diamètre image des gobos : ............................................................... 19 mm
- Poids (net) : ........................................................................................ 15 kg
- Température ambiante maximale (ta) : ............................................... 45° C
- Température maximale du boîtier (en fonctionnement stabilisé) tb : .. 70° C
- Distance minimale d'une surface inflammable : ................................. 0,5 m
- Distance minimale d'un objet illuminé : .............................................. 0,5 m
- Fusible : .............................................................................................. T 4 A, 250 V

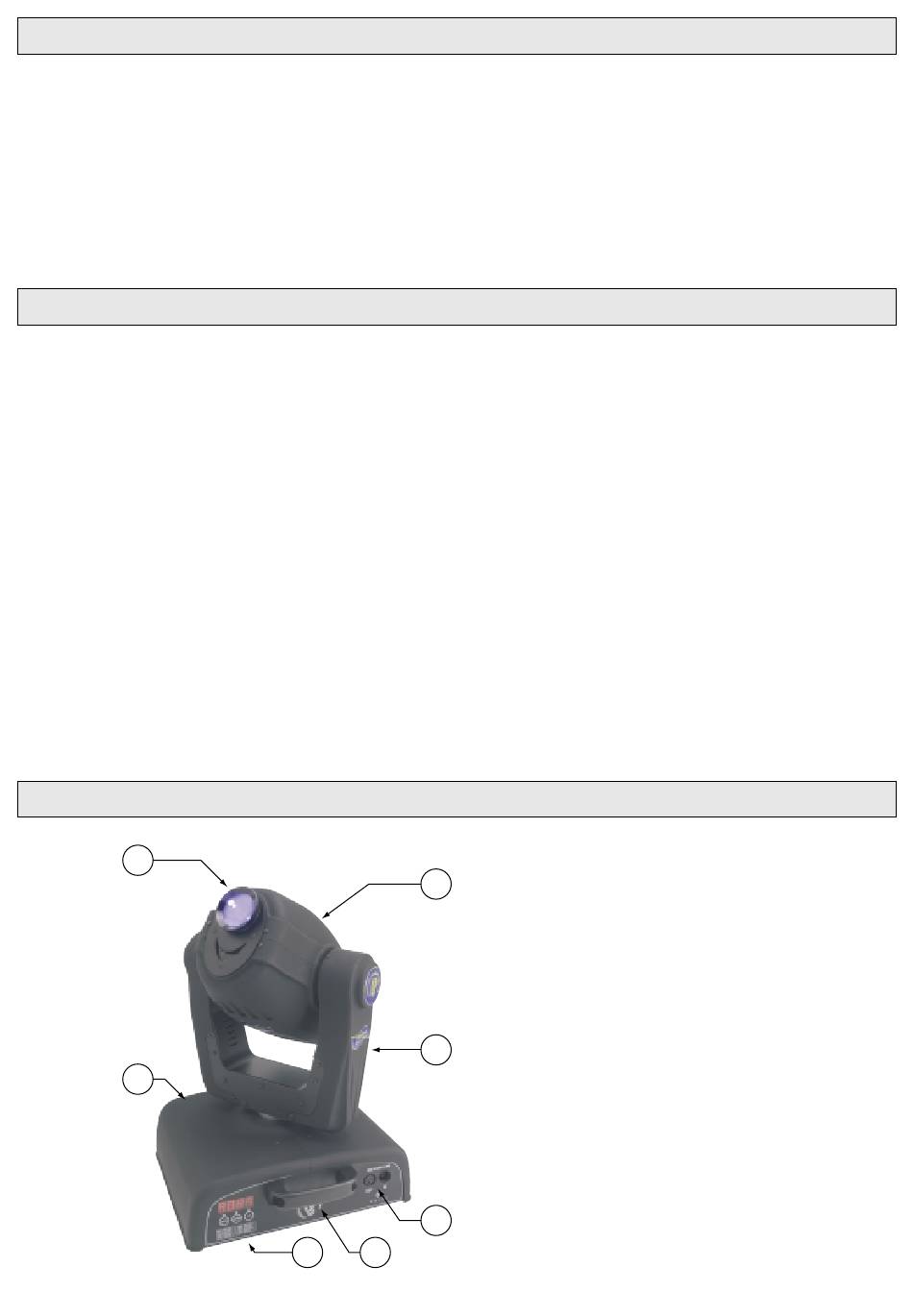

5 - Nomenclature
2
4
1
3
7
5
6
Manuel RAY-250 - 4453 - version 1.0 - page 3
(1)
Tête rotative
(2)
Objectif
(3)
Bras rotatifs
(4)
Base
(5)
Panneau de contrôle
(6)
Poignée de transport
(7)
Entrée/Sortie DMX
