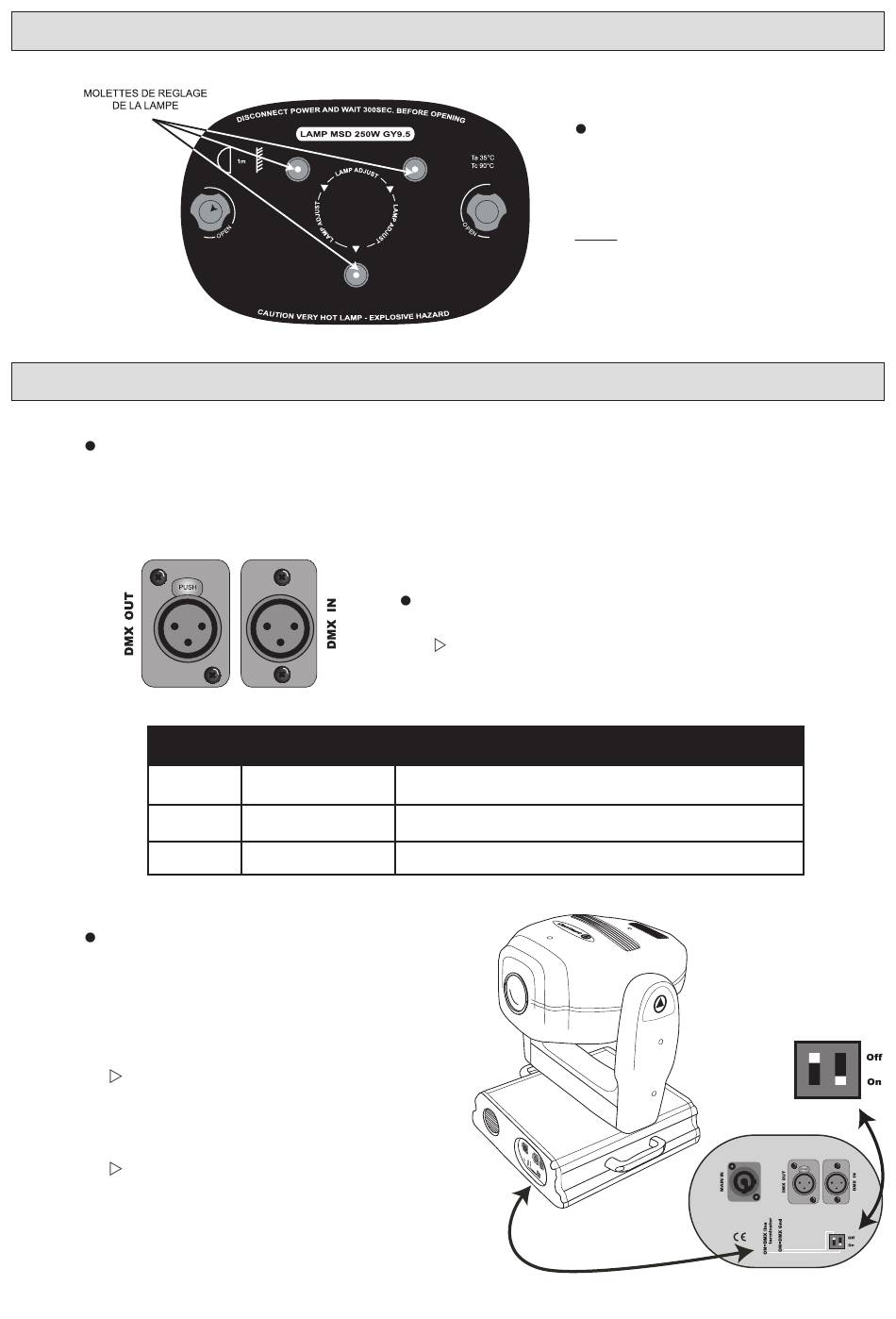

11 - Réglage de la position de la lampe
12 - Connection au signal DMX
Le mauvais fonctionnement d'une ligne DMX est souvent du à un problème de polarité dans la
connectique ou à une soudure déficiente. Le câblage doit être réalisé avec des fiches XLR 3 broches
et, pour éviter tout problème il conseillé d'utiliser des câbles à haute capacité de transmission ( la
meilleure qualité possible ).
BROCHE
1
2
3
Sous les fiches XLR se trouvent deux
switches permettant, d'une part, de
connecter une résistance de 120 Ohms pour
créer un "bouchon" et , d'autre part , de
relier la masse du signal DMX à celle de la
MVH 950.
Activez le circuit " bouchon sur la
dernière MVH 950 de votre boucle DMX
pour conserver la même impédance sur
la totalité du câblage.
Reliez la masse du signal DMX en cas
de perturbations de ce dernier par
d'autres signaux parasites.
La fiche châssis XLR INPUT reçoit le signal et la fiche
OUTPUT le renvoie vers le projecteur suivant.
FIL
TRESSE
CONDUCTEUR
INFORMATION COMPLEMENTAIRE ( inversée )
CONDUCTEUR
3220 - Manuel MVH 950 - page 7
Utilisez les trois petites molettes
notées LAMP ADJUST afin de
ramener le maximum de luminosité
dans le disque du faisceau.
NOTE : il est important d'obtenir
un faisceau le plus homogène
possible pour une meilleure
netteté.
Le brochage des fiches XLR est celui du tableau ci-
dessous :
SIGNAL
MASSE/RETOUR/0V
INFORMATION ( non inversée )
Figure 12
