Analyse du soufre avec UVFD 5000, MPO 5000
9.2
Installation
72
8
7
6
5
S-UVF
4

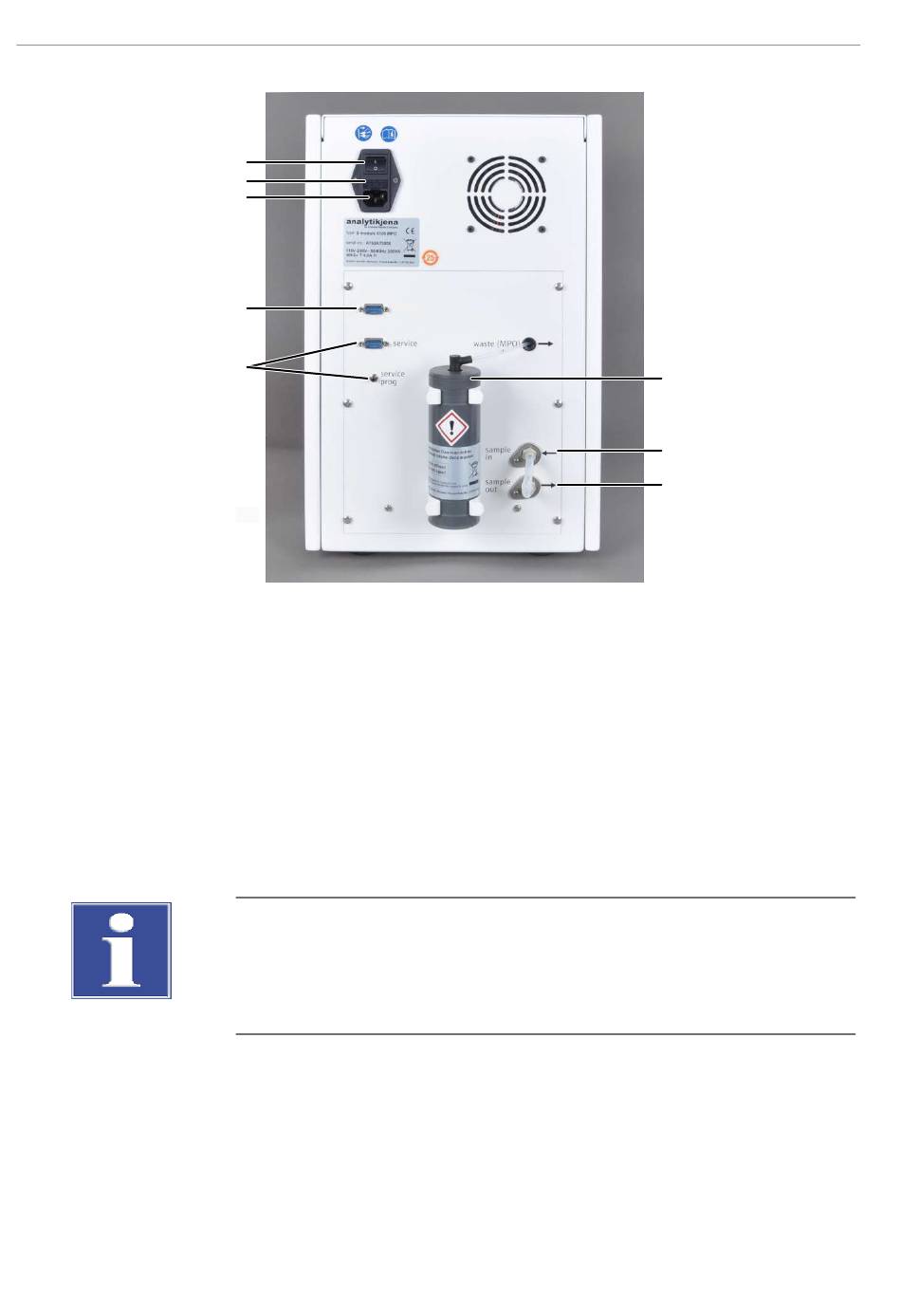

Fig. 44
Arrière du détecteur de soufre
1 Destructeur chimique d'ozone
(MPO)
3 Sortie de gaz pour gaz de mesure
5 Interface avec le module de base
7 Porte-fusibles
Le schéma qui se trouve sur la face arrière décrit l' a ffectation des raccords.
AVIS
Le branchement ou le débranchement de contacts électriques peut endommager l' é lec-
tronique sensible du module de base et du module de détection.
¡ Procéder toujours au raccordement électrique des modules lorsqu'ils sont éteints.
} Placer le module de détection à gauche du module de base. Dans une rangée de mo-
dules de détection : placer le module à gauche ou à droite des autres détecteurs.
} Raccorder le câble secteur fourni à la prise de raccordement au réseau au dos du mo-
dule et à une prise secteur de mise à la terre. Respecter ce faisant la tension secteur
admissible !
} Connecter le module de détection via l'interface avec le module de base :
Interface S-UVF à l'arrière du module de détection
Interface S-UVF à l'arrière du module de base
1
2
3
2 Entrée de gaz pour le gaz de mesure
4 Interface de service et touche de
programmation
6 Port d'alimentation
8 Interrupteur de l'appareil
multi EA 5000
