Maintenance et entretien
14.6 Remplacer le septum dans le port d'injection
142
2
1

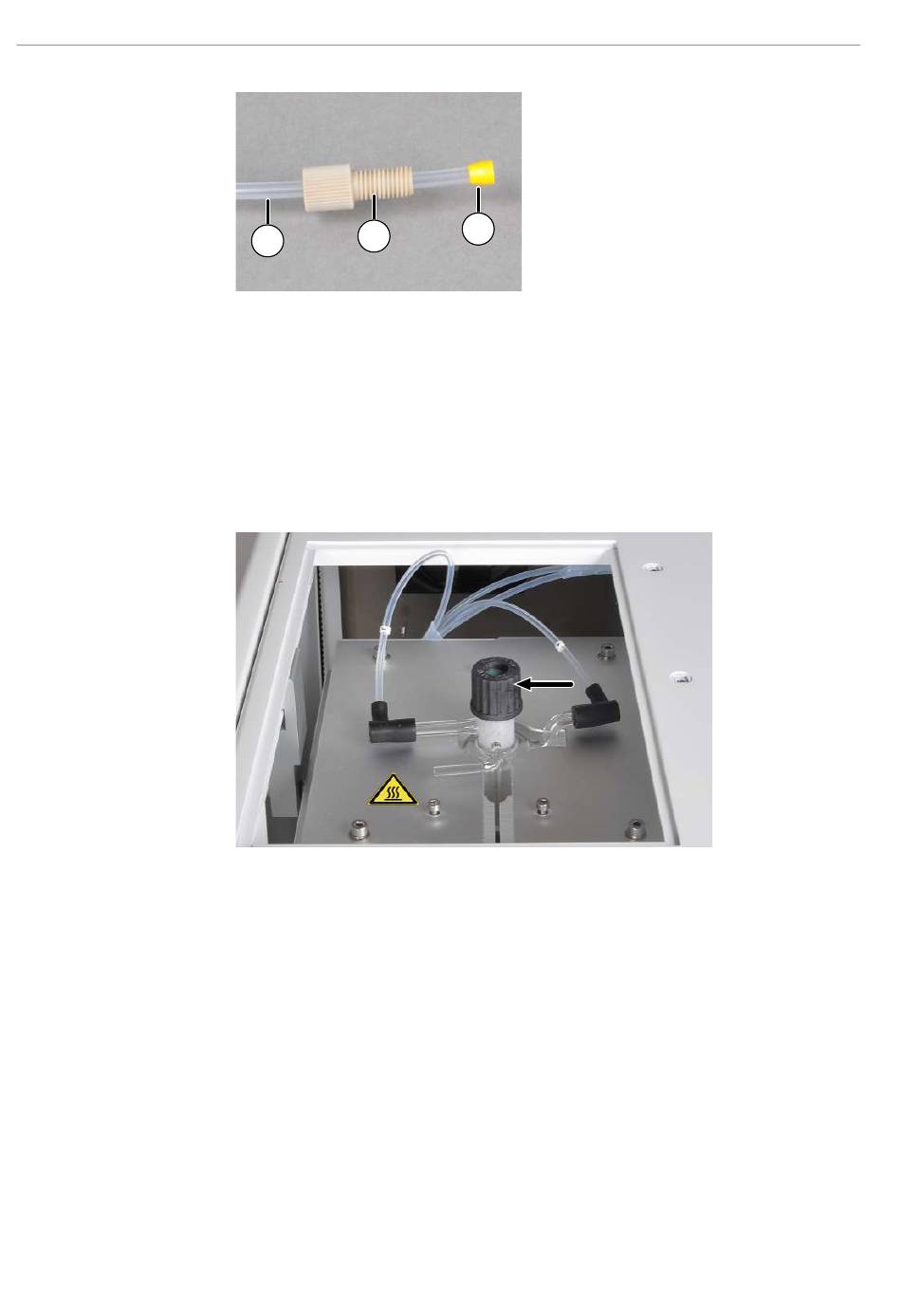

Fig. 66
Remplacer les connexions Fingertight
1 Tuyau
3 Cône d' é tanchéité olive
En mode vertical, vous devez remplacer le septum au niveau du port d' i njection du tube
de combustion lorsqu'il est usé, car cela peut causer des fuites dans le système.
Fig. 67
Remplacer le septum au niveau du port d'injection du tube de combustion
} Ouvrir la porte avant de l'appareil. Mettre l'interrupteur à bascule du joint pneuma-
tique en position vers le haut pour ouvrir le module de vannes auto-protecteur.
} Retirer le couvercle sur la partie supérieure du module de base.
} Dévisser le bouchon fileté du tube de combustion.
} Contrôler que le bouchon de laine de quartz se trouve encore dans la bonne position
à l'intérieur du tube de combustion.
} Remplacer le septum et revisser le bouchon fileté sur le tube de combustion.
ü Le septum est remplacé sur le tube de combustion.
3
2 Vis creuse
multi EA 5000
