14.5 Remplacement des raccords de tuyaux

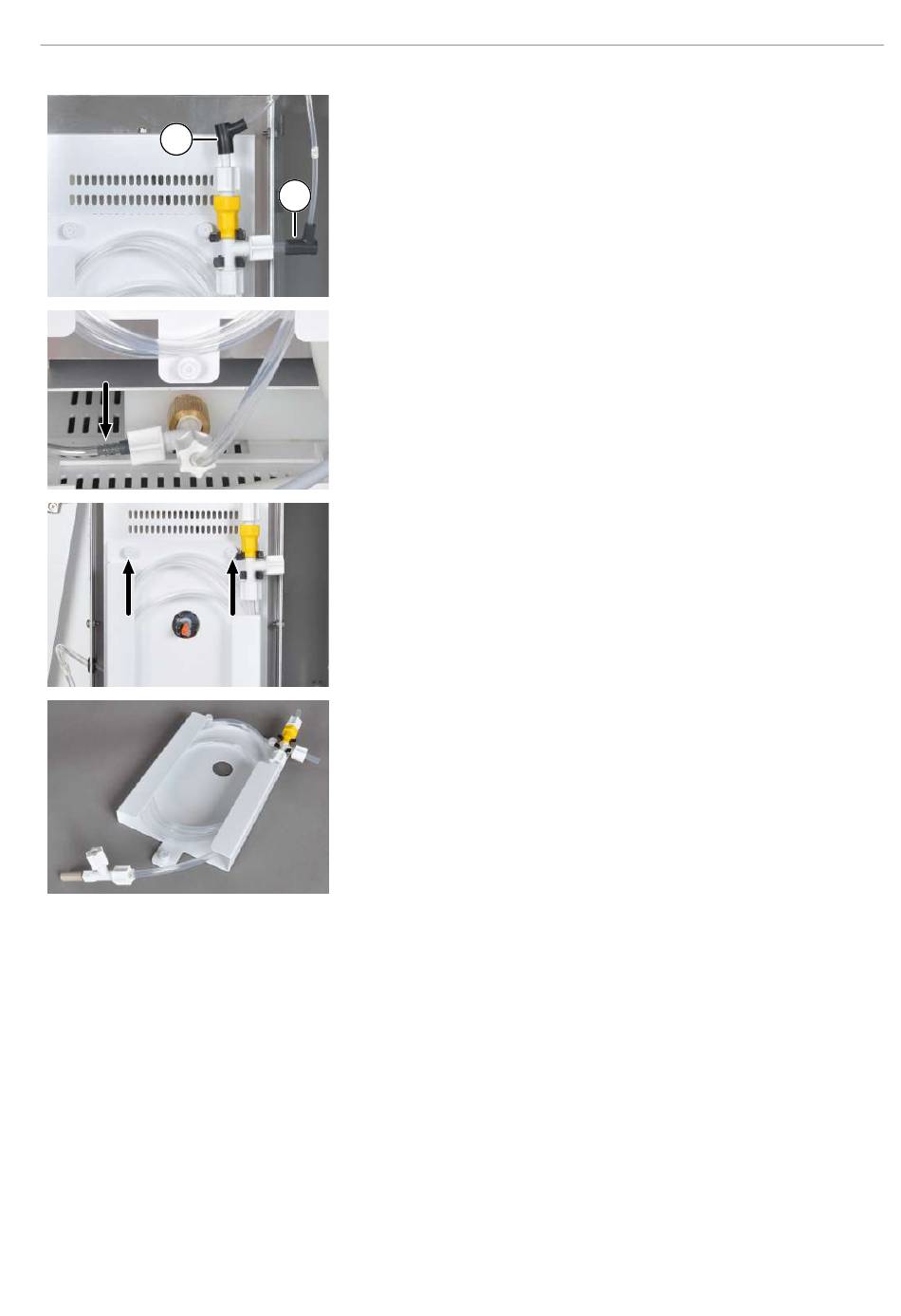

} Tourner le four de combustion en position verticale.
} Enlever le tuyau 5 (1) et le tuyau 12 (2).
2
} Enlever le tuyau 13 (voir la flèche).
} Dévisser les 3 vis moletées et enlever le support.
Le sécheur à membrane est fixé à l'aide de 2 vis moletées sur la partie su-
périeure (voir la flèche) et de 1 vis moletée sur la partie inférieure du
four.
} Retirer l'ancien sécheur à membrane du support.
} Placer le nouveau sécheur à membrane avec précaution dans les
2 sangles, l'insérer dans le support et le fixer.
} Le raccord de gaz à l'extrémité supérieure doit être dirigé vers la droite et
le raccord de gaz à l'extrémité inférieure vers la gauche.
AVIS! Les raccords ne doivent pas être coincés ni tournés.
} Remonter le support avec le nouveau sécheur à membrane en procédant
dans l'ordre inverse.
ü Le sécheur à membrane est de nouveau prêt à l'emploi.
Contrôler régulièrement l' é tanchéité des raccords de tuyaux. Démonter les tuyaux et rac-
cords de tuyaux défectueux et les remplacer. Contrôlez après la maintenance l'étanchéité
du système (→ "Contrôle de l'étanchéité du système" 145).
Si vous remplacer les connexions Fingertight, respectez les consignes suivantes :
Utiliser uniquement des extrémités de tuyaux étroitement coupés, ronds et non pliés
¡
pour la connexion.
¡
Enfiler le cône d'étanchéité sur le tuyau avec la partie conique tournée vers la vis
creuse.
Le cône d' é tanchéité et l' e xtrémité du tuyau doivent avoir un contact étanche.
¡
Maintenance et entretien
141
