22 / 72
Codification
5
Identification
5.1
Plaque signalétique
La plaque signalétique a pour but d'identifier le
moteur et présente toutes les caractéristiques
électriques essentielles ainsi que le numéro de
série, la date de fabrication, la marque de confor-
mité, les informations du fabricant et la classifica-
tion selon ANSI.

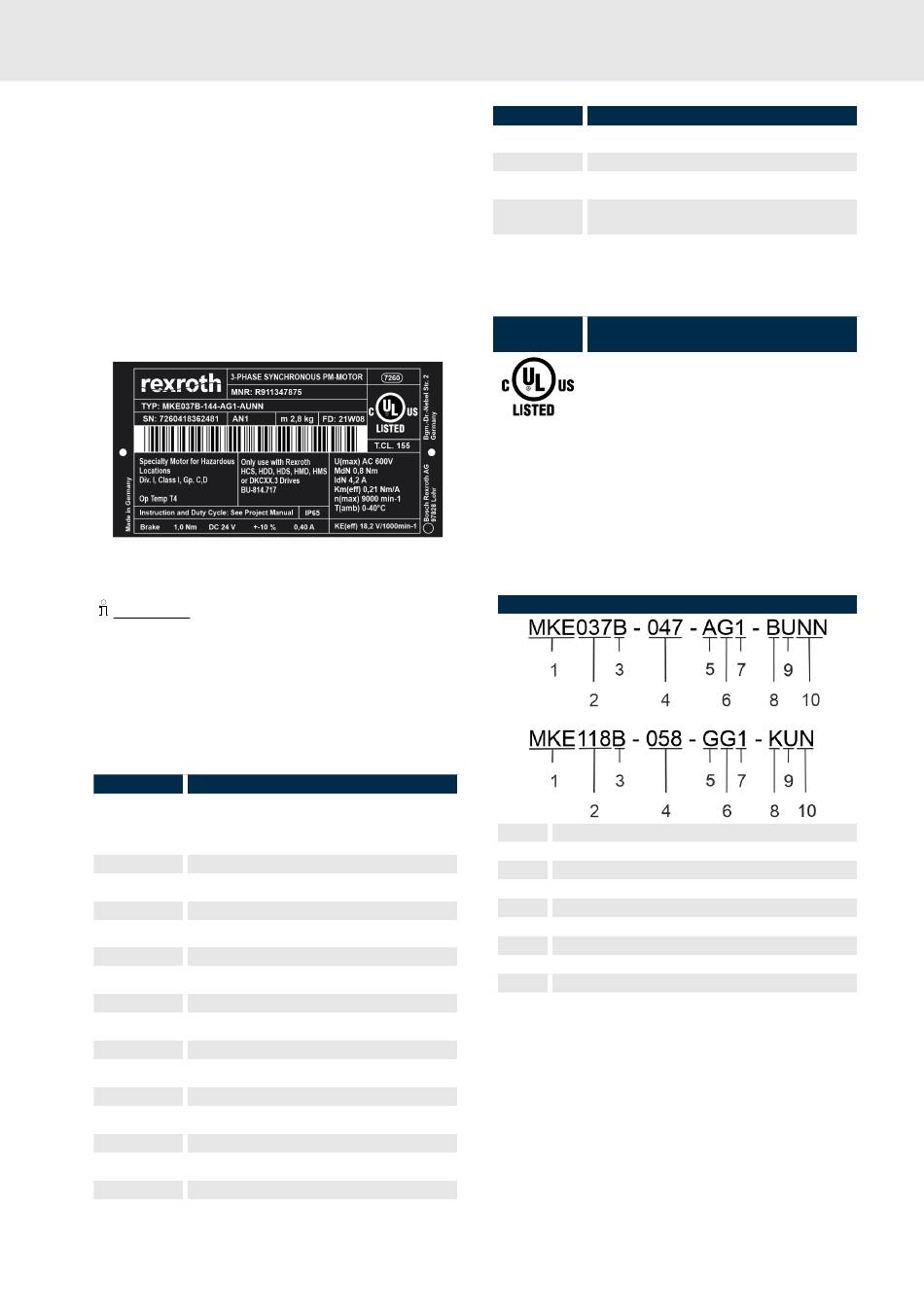

Fig. 1 : Plaque signalétique MKE (exemple)
Remarque : Assurez-vous, avant le montage
du moteur, que celui-ci possède une classe de
protection suffisamment élevée pour l'application
prévue et qu'il est marqué de manière correspon-
dante.
Tab. 4 : Indications sur la plaque signalétique
MKE
Symbole
Signification
3-PHASE SYN-
Type de machine / produit
CHRONOUS PM-
MOTOR
MNR
Référence matériel (produit Rexroth)
TYPE
Désignation du type
SN
Numéro de série
AN1
Indice de modification
m
Masse
FD
Date de fabrication
T.CL.
Classe thermique
U(max)
Tension maximale UL
MdN
M(0),
Couple de rotation permanent à l'arrêt - 60K
IdN
I(0),
Courant à l'arrêt - 60K
Km(eff)
Constante de couple
n(max)
Vitesse maximale
T(amb)
Température ambiante lors du fonctionnement
KE(eff)
Constante de tension effective
Op Temp T4
Température maximale de la surface
Bosch Rexroth AG
MKE Servomoteurs synchrones
Symbole
Signification
BU-814.717
Numéro de série UL
Brake
Caractéristiques du frein de parking (en option)
IP65
Type de protection IPxx
Informations du
Made in Germany / Bosch Rexroth AG, DE-97816
fabricant
Lohr Bgm.-Dr.-Nebel Str. 2 Germany
Tab. 5 : Signification des marques
d'homologation
Marques d'ho-
Signification
mologation
L'UL Listed Mark désigne les produits testés de
Underwriters' Laboratories (UL) selon les normes
de sécurité nationales reconnues.
5.2
Codification
La codification est imprimée sur la plaque signa-
létique des moteurs. Les indications suivantes
permettent d'affecter les significations de la codi-
fication.
Codification, signification des emplacements
1
Produit
2
Dimensions
3
Longueur de construction
4
Bobinage
5
Codeur
6
Arbre
7
Frein de parking
8
Raccordement électrique
9
Exécution avec carter
10
Autre exécution (MKE037, -047, -098) / entrée de câble
(MKE118)
R911414373, Édition 01
