6. Raccordez le câble noir (mise à la masse) à une partie métallique mise à la masse du véhicule.
Nous vous recommandons de rassembler tous les câbles de masse noirs du système audio
(autoradio, changeur de CD, amplificateurs supplémentaires, etc.) en un point de mise à la
masse commun, de préférence une surface dépourvue de peinture sous le tableau de bord.
Fig. 4
7. Raccordez le câble d entrée jaune (alimentation constante) à une source d alimentation batterie
constante, de préférence directement à la batterie. Le câble doit être d un calibre de (forthcoming
from RBUA) ou plus épais.
8. Après savoir connecté les autres câbles, raccordez le câble rouge de mise sous tension «
ALLUMAGE » en utilisant une des alternatives suivantes :
A. (Recommandée) - Raccordez le câble rouge à une borne d alimentation positive (+) de 12
Volts qui n est mise sous tension que lorsque la clé de contact est placée sur la position «
Marche » ou sur la position accessoire. (Vous pouvez toujours faire fonctionner la radio
pendant une heure même si le contact est coupé.)
B. Ce câble rouge peut également être raccordé à une source d alimentation constante.
Toutefois, le fonctionnement de l autoradio sera complètement indépendant du contact.
Dans un cas comme dans l autre, le réglage de la commande directe de logiciel (DSC) "DISP ON/
OFF" (Marche/Arrêt de l écran d affichage) vous permet de déterminer si l autoradio et son écran
d affichage sont éclairés lorsque l autoradio est éteint mais qu il reçoit toujours du courant par
le câble rouge (par ex. lorsque le véhicule est en marche).
9. Recouvrez les extrémités de tous les câbles inutilisés avec du ruban isolant. Cela les empêchera
de se toucher ou de toucher le véhicule et de provoquer ainsi un court-circuit ou d endommager
l autoradio ou le véhicule.
10.Reconnectez la batterie du véhicule.
11.Assurez-vous qu aucun fusible n a sauté.
B. Testez les raccordements
1. Afin d éviter un dommage électrique dû à un mauvais raccordement accidentel de l autoradio,
attachez d abord l antenne du véhicule. (Pour les modèles Florida RD 168, Nevada RDM 168 et
Alaska RDM 168 seulement : attachez si nécessaire le connecteur coudé de l antenne et la
monture de fixation à l arrière de l autoradio.)
2. Détachez la face amovible avant de raccorder l autoradio.
3. Branchez le faisceau de câbles à l autoradio.
4. Assurez-vous que les fusibles du véhicule et de l autoradio n ont pas sauté.
5. Attachez la face amovible et essayez l autoradio.
6. Une fois le raccordement correctement effectué, vous pouvez commencer l INSTALLATION.
(Voir ci-dessous)

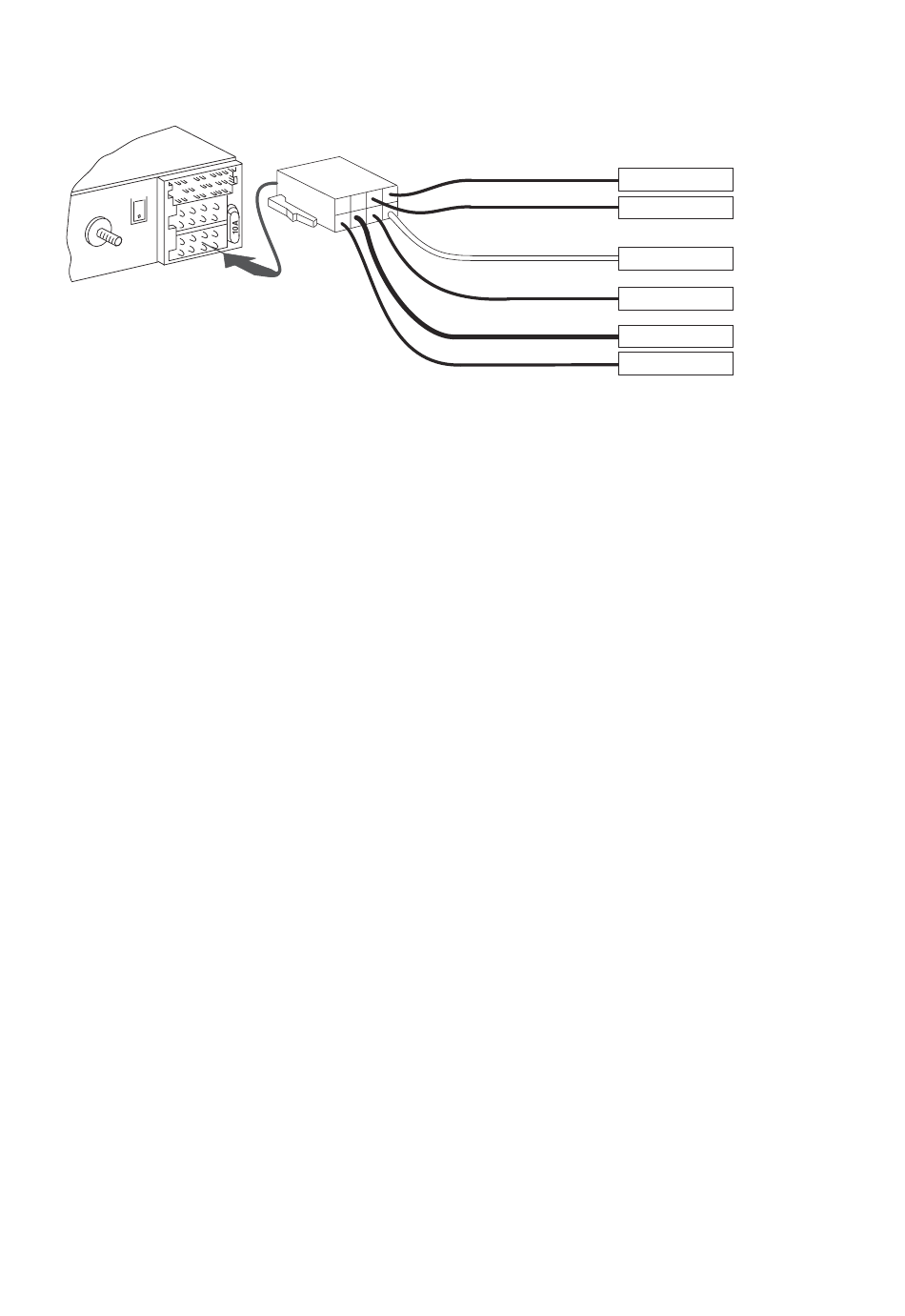

F 2
(rouge)
red
+ switched
blue
(bleu)
trigger output
black
(noir)
power ground
orange
illumination
(jaune)
yellow
constant power
dark green
tel.- mute
(vert foncé)
(Alimentation)
(Masse)
(+ permanent)
(Coupure téle.)
