Se è previsto un programmatore esterno:
Le due perforazioni ad angolo vengono chiuse con i coperchi ciechi contenuti
nel sacchetto accessori dello Slimdrive SD .
Anche se non va collegato un centralino di segnalazione incendi il cassonetto
intermedio si può montare con gli incavi rivolti verso l'alto.
Se sono necessari gli interruttori di ATTIVATO/DISATTIVO:
inserire i nuovi interruttori di ATTIVATO/DISATTIVATO allegati nel sacchetto
accessori con il cavo lungo nel cassonetto intermedio. Nel fare questo svolgere i
cavi quanto necessario e inserirli attraverso le perforazioni liberatesi degli
elementi laterali.
Il collegamento viene effettuato come prima sullo stesso morsetto da
lampadario
Per il collegamento al comando osservare il capitolo 6.3.1 delle istruzioni per il
montaggio dello Slimdrive SD.
Fissare la pulsantiera di reset. Il collegamento viene effettuato sul morsetto da
lampadario
no. 6+7 nel modulo di base.
8
no. 11+12, come descritto nelle istruzioni degli accessori.

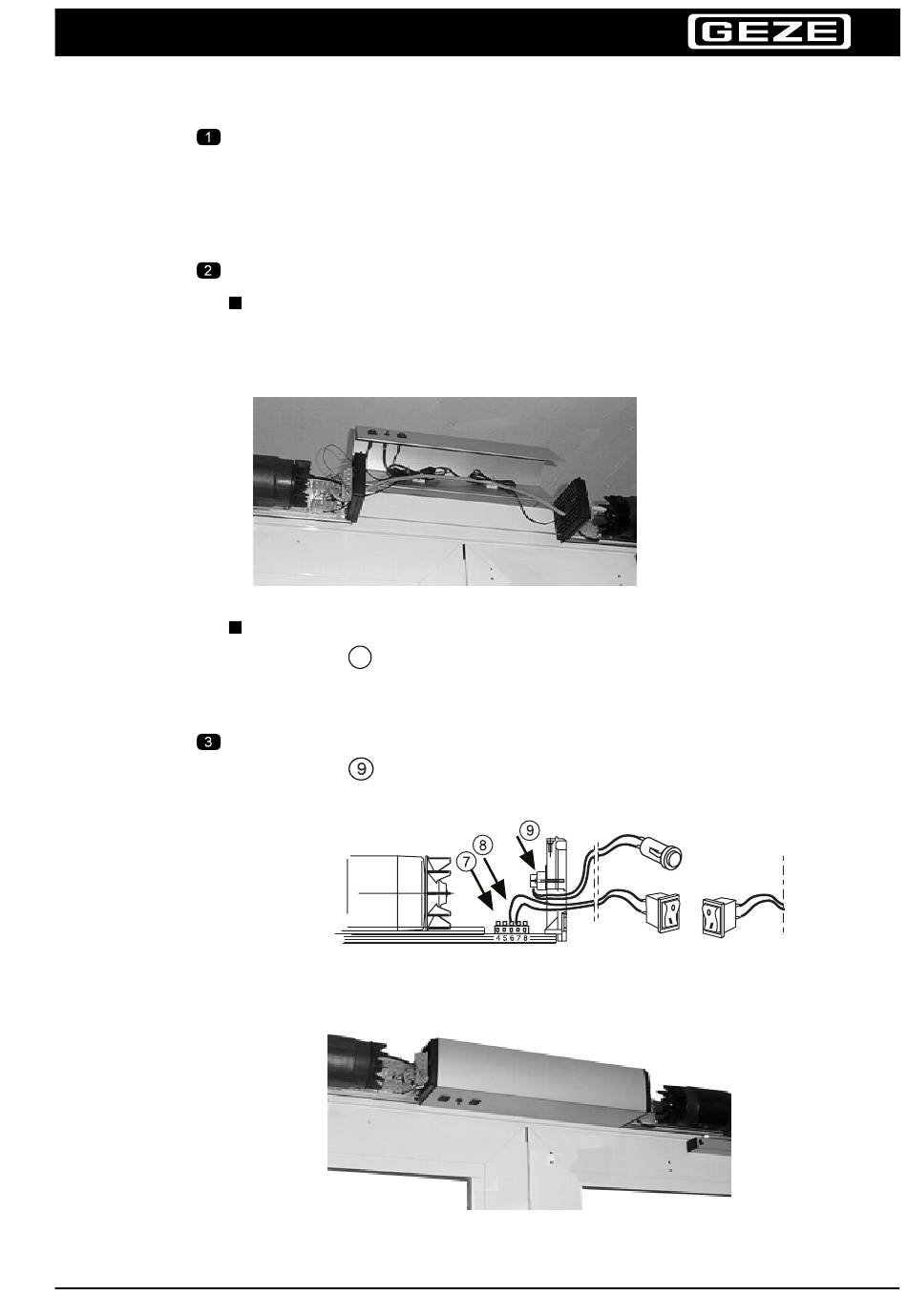

Collegamento del morsetto da lampadario dei moduli di base
Cassonetto intermedio montato
Cassonetto intermedio: interruttori,
pulsantiera e cavo di collegamento
