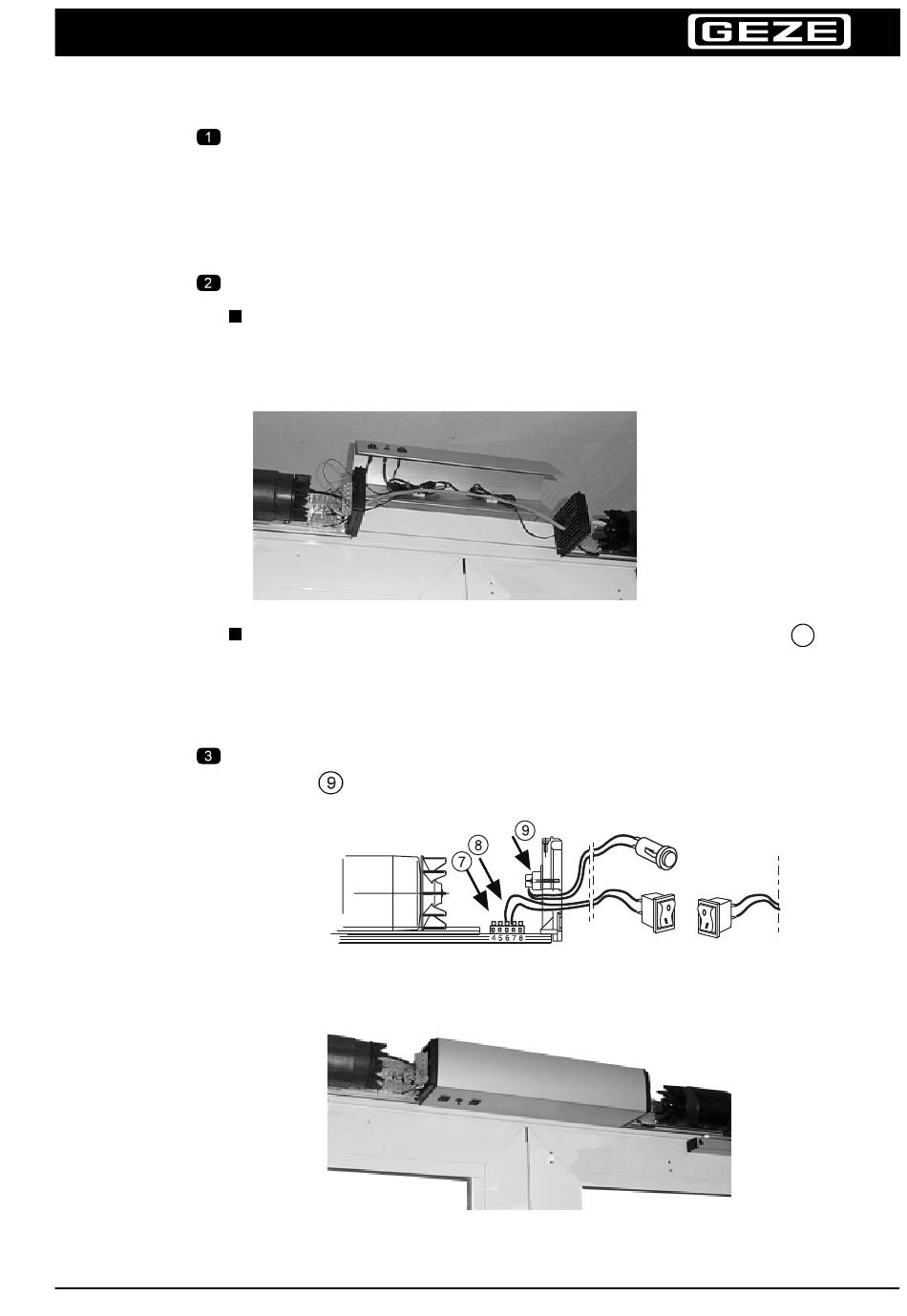

GEZE Slimdrive SD Instructions De Montage page 15

Zwischenhaube, Datei SD_ZH_A.p65
Si un sélecteur de programme externe est prévu :
les deux passages angulaires seront verrouillés avec deux faux couvercles
contenus dans le sac d'accessoires Slimdrive SD .
S'il n'y a pas lieu non plus de raccorder d'installation de détection de fumée, il
est possible de monter le capot intermédiaire avec les évidements dirigés vers
le haut.
Si les interrupteurs MARCHE / ARRET s'avèrent nécessaires :
encliqueter dans le capot intermédiaire les nouveaux interrupteurs MARCHE /
ARRET joints avec leur long câble dans le sac des accessoires. A ce sujet,
dérouler les câbles autant que nécessaire et les introduire par les passages
libérés des parties latérales.
Le raccordement s'opère comme auparavant sur le même domino
dans le module de base.
Pour le raccordement à la commande, respecter les indications portées au
chapitre 6.3.1 de la notice de montage Slimdrive SD .
Fixer le bouton-poussoir de réinitialisation. Le raccordement s'opère sur le
domino
soires électriques .
n° 11 + 12, comme l'indique la description dans la notice Acces-
Raccordement aux dominos des modules de base
Capot intermédiaire monté
Capot intermédiaire :
interrupteurs, bouton-poussoir et
câbles de raccordement
n° 6 + 7
8
15
