Étape 9

MoNTAGE DU TERMiNAl

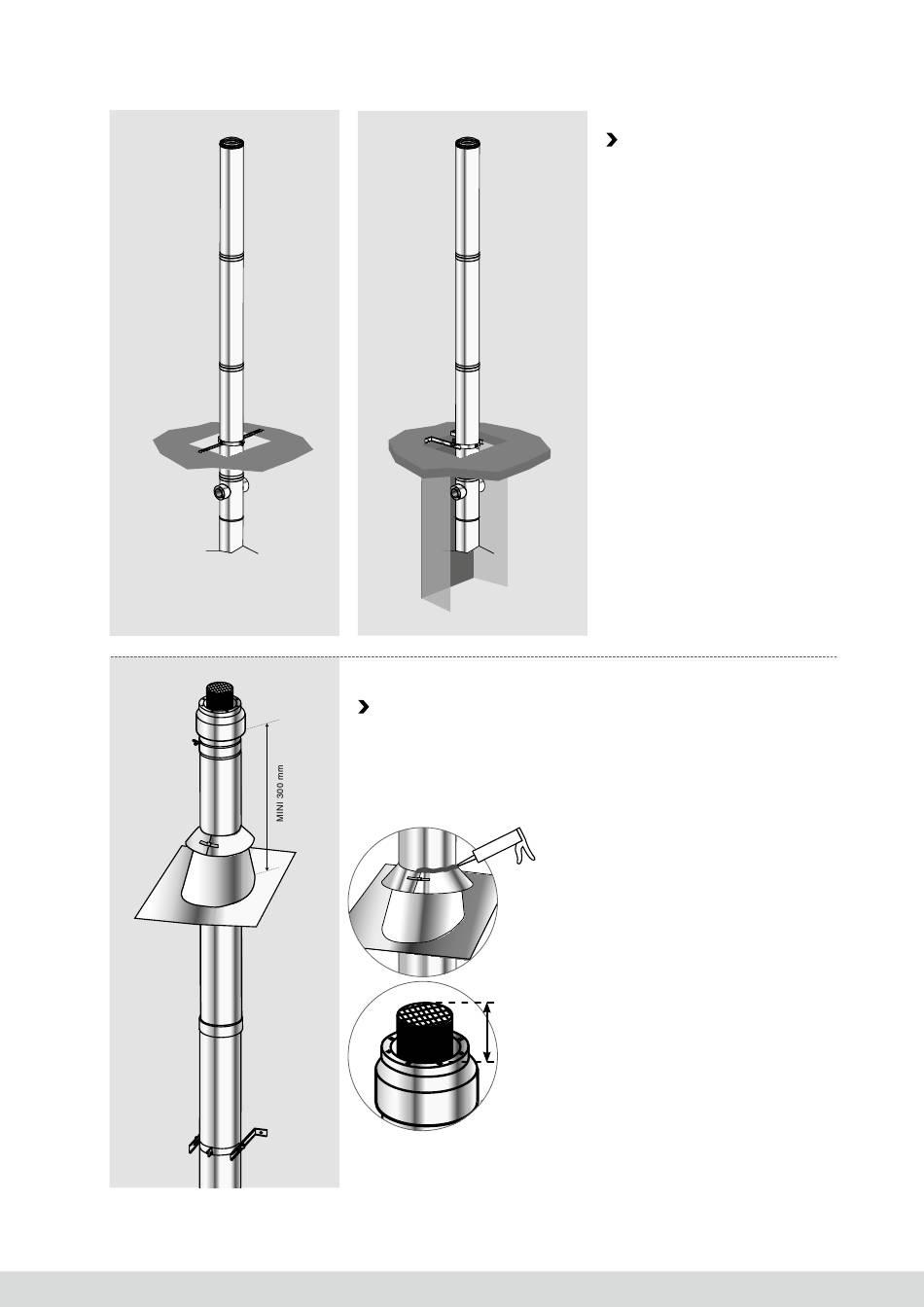

Glisser le terminal dans le solin.
La collerette de recouvrement du solin permet d'assurer l'étanchéité en
fonction du dépassement du terminal.
150 mm
mini.
Étape 8
MoNTAGE JUSQU'AU ToiT
Monter le reste du conduit jusqu'au
toit avec des longueurs fixes (1 m ou
0,5 m).
a - Installer et serrer la collerette
du solin puis siliconner afin
de faire l'étanchéité.
b - V érifier le montage de la grille.
Le tube des fumées doit dépasser
de 150 mm minimum.
