2 - RÉGlEMENTATioN

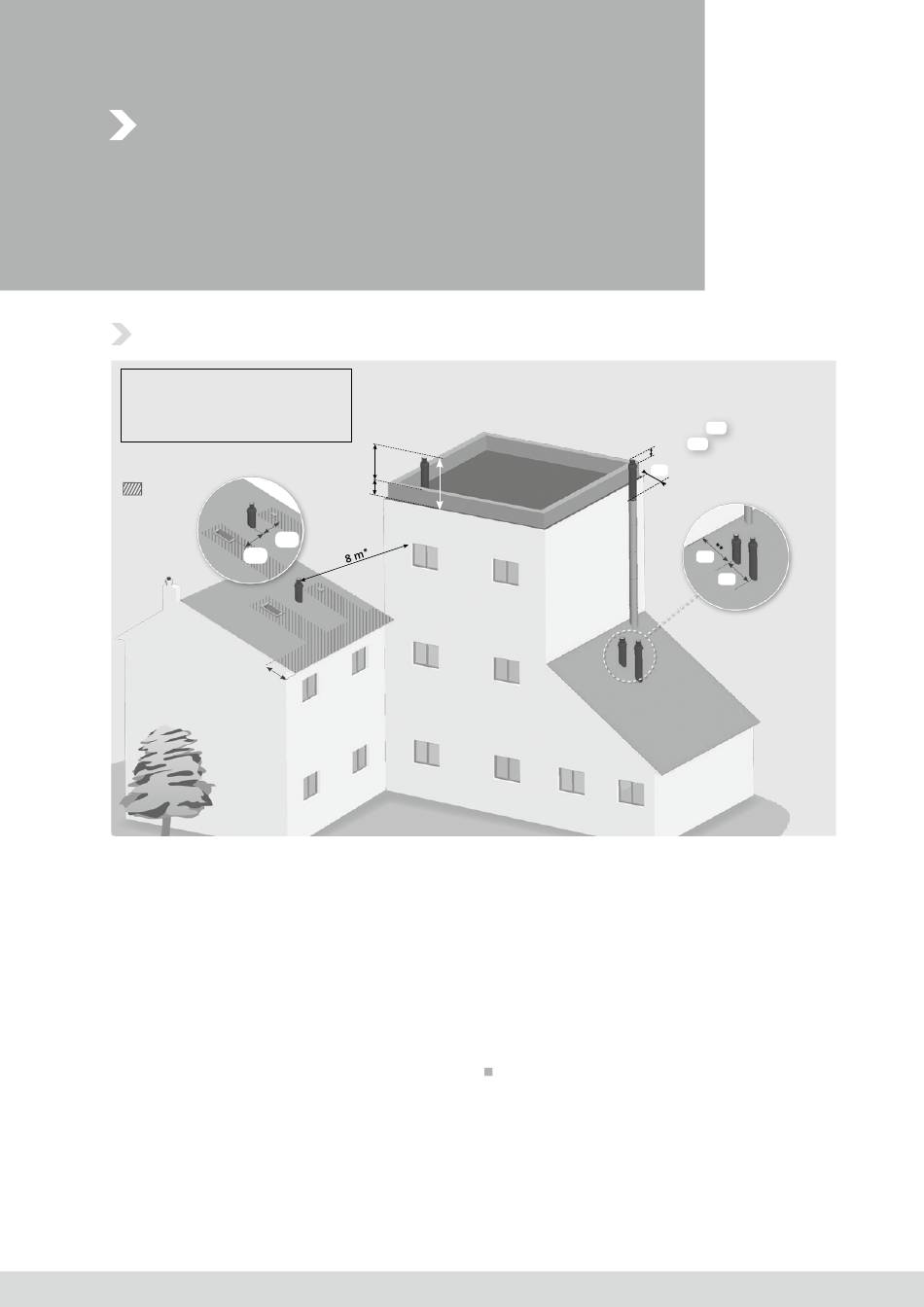

Mise en place de la sortie de toit
Distances
A1
: nombre de générateurs x 0,6 (ventilation)
A2
: nombre de générateurs x 0,4 (fenêtre)
A3
: nombre de générateurs x 0,2 (obstacle)
* A2 ou A1, si débouché placé au dessous
**A3 doit être supérieur à 1 m
Interdit
A1
A2
0,5 m
Le débouché de toiture doit respecter l'arrêté du 22 octobre
1969 ou la sortie du terminal doit être située à n x 0,4 m
au moins de toute baie ouvrante et à n x 0,6 m de tout ori-
fice d'entrée d'air de ventilation.
Les distances s'entendent entre les points les plus proches
de la sortie du terminal et la baie ouvrante ou de l'orifice
de ventilation. De plus, en cas de baies ouvrantes implan-
tées sur une toiture en pente, la zone d'exclusion autour
de l'ouvrant, définie par la règle précédente, est prolongée
jusqu'au bas de la faîtière.
En cas d'installation de plusieurs sorties de toit côte à côte,
les hauteurs respectives des entrées d'air et des évacua-
tions de gaz brûlés doivent être au même niveau.
Pour un immeuble voisin, respecter une distance de 8 m
pour tout ouvrant ou prise d'air situé au dessus du débou-
ché de gaz brûlés. La sortie de toit ne doit pas être installée
à une distance inférieure à 0,5 m du bord inférieur du toit.
Le ROLUX 3CEp Condensation doit être mis en place
dans une gaine technique qui respecte les dispositions
suivantes :
4 l 5
Ubbink - Notice Rolux 3CEp Condensation - Novembre 2019
0,6 m si x > 0,2
0,8 m sans acrotère
x
A5
Les parois de la gaine technique doivent être coupe-feu de
durée 1/2 h.
• D ans la gaine technique, en pied du Rolux 3CEp
Condensation, doit être aménagée une trappe de visite
de durée coupe feu 1/4 h si sa surface est inférieure à
0,25 m² et de degré coupe feu 1/2 h au-delà.
• L e recoupement (remplissage de l'espace disponible
entre le plancher et le conduit) de la gaine est obligatoire
au niveau du plancher haut du sous-sol et au niveau
du plancher haut des locaux techniques. Dans les
habitations de la 4
e
famille, il est obligatoire tous les 2
niveaux au moins.
RolUX 3CEp CoNDENSATioN ET lES CHAUDiÈRES
La mise en place de l'appareil à gaz et de ses conduits de
raccordement dans n'importe quel local, même non ven-
tilé (placard, cellier) peut être réalisée si le volume du local
communique avec le volume habitable par deux ouver-
tures haute et basse d'au minimum 50 cm
d'air chacune.
0,6 m si A5 < à 1 m
ou si A5 < générateurs x 0,2
A3
A4
Si A4 < 2 m :
débouchés au même
niveau
de passage
2
