Pour le montage du conduit coulissant, prévoir l'entraxe des chaudières (mini. : 2 560 mm / maxi. : 3 010 mm) avant la mise
en place du conduit coulissant.
a
b
c
d
e
f
g

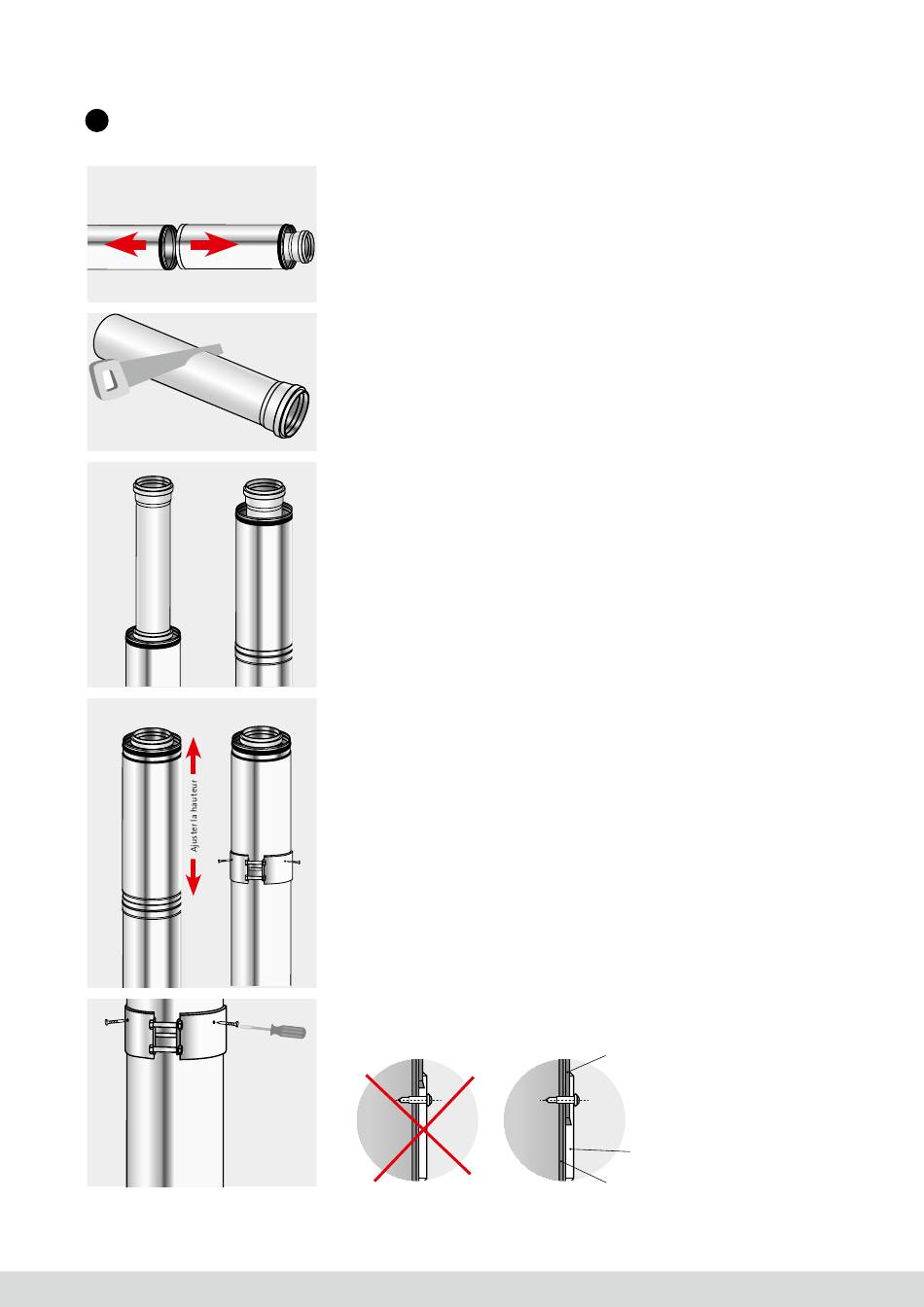

a - Sur le conduit coulissant, séparer les 2 conduits métalliques.
b - Recouper le conduit intérieur en PPtl si nécessaire.
c - Monter le conduit PPtl dans le conduit bas déjà installé.
d - M onter la 1
re
partie du conduit métallique (partie mâle)
sur le conduit bas déjà installé.
e - I nstaller la 2
e
partie du conduit métallique (partie femelle)
et ajuster la hauteur.
f - I nstaller ensuite le collier de maintien
g - V isser les 2 vis de serrage.
B loquer le collier avec les 3 vis auto-taraudeuses
NoN
oUi
Conduit
métallique
Vis auto-taraudeuse
Collier
Conduit métallique
