Ubbink - Notice Rolux 3CEp Condensation - Novembre 2019

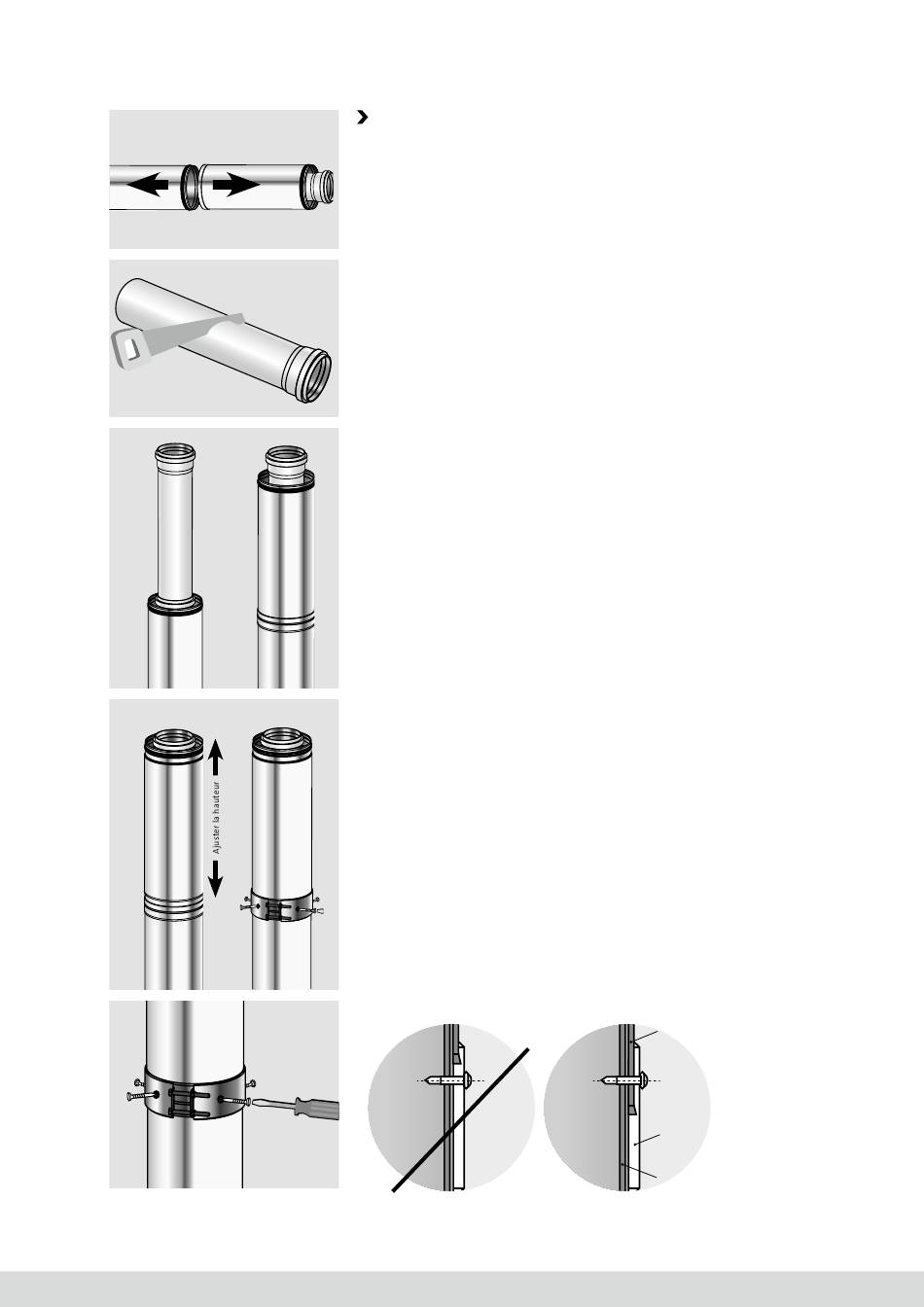

MoNTAGE DU CoNDUiT CoUliSSANT
a - Sur le conduit coulissant, séparer les 2 conduits métalliques.
b - Recouper le conduit intérieur en PPtl si nécessaire.
c - Monter le conduit PPtl dans le conduit bas déjà installé.
d - M onter la 1
re
partie du conduit métallique (partie mâle)
sur le conduit bas déjà installé.
e - I nstaller la 2
e
partie du conduit métallique (partie femelle)
et ajuster la hauteur.
f - I nstaller ensuite le collier de maintien
g - V isser les 2 vis de serrage.
Bloquer le collier avec les 4 vis auto-taraudeuses
NON
OUI
Conduit métallique
Vis auto-taraudeuse
Collier
Conduit métallique
