SUppoRT TRÉpiED
14 l 15
Ubbink - Notice Rolux 3CEp Condensation - Novembre 2019
CHAiSE SUppoRT
Étape 2

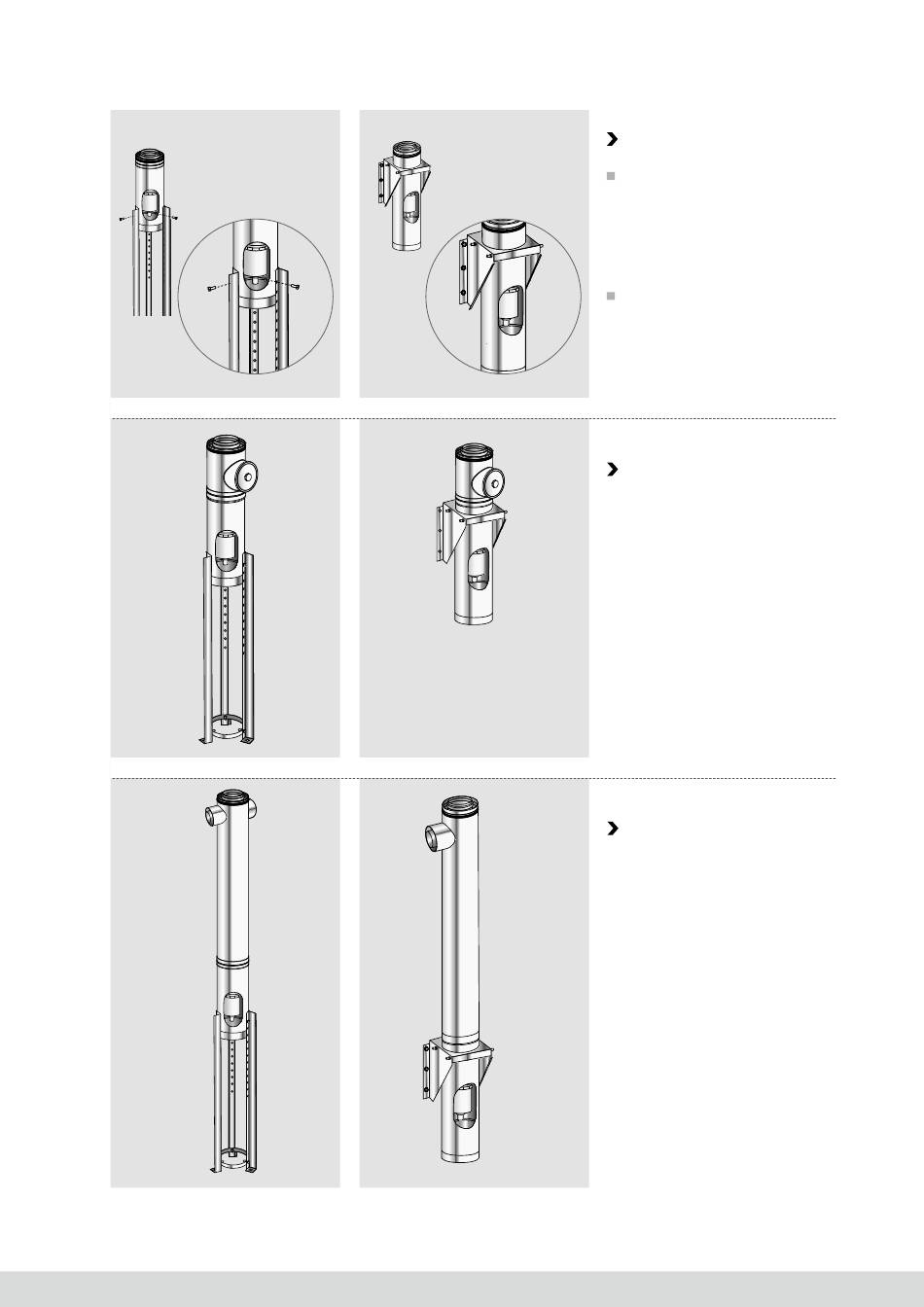

MoNTAGE DU CollECTEUR
Support trépied
Fixer le collecteur bas sur le suppor-
tage.
VÉRiFiER lA BoNNE iNSTAllATioN
DU SipHoN ET RACCoRDER-lE
À l'ÉVACUATioN.
Chaise support
Positionner le collecteur sur la chaise.
VÉRiFiER lA BoNNE iNSTAllATioN
DU SipHoN ET RACCoRDER-lE
À l'ÉVACUATioN.
optIon
MoNTAGE DU CoNDUiT DE ViSiTE
(HoRS KiT)
Installer le conduit de visite.
ATTENTioN À l'oRiENTATioN
DU BoUCHoN DE ViSiTE !
(poUR l'ACCÈS MAiNTENANCE DE
l'iNSTAllATioN).
NB : Prévoir la position du piquage de
la chaudière en conséquence.
Étape 3
MoNTAGE DU TÉ AVEC piQUAGE(S)
Installer le 1
té avec piquage.
er
ATTENTioN À l'oRiENTATioN DU oU
DES piQUAGE(S) pAR RAppoRT À lA
poSiTioN DES CHAUDiÈRES.
