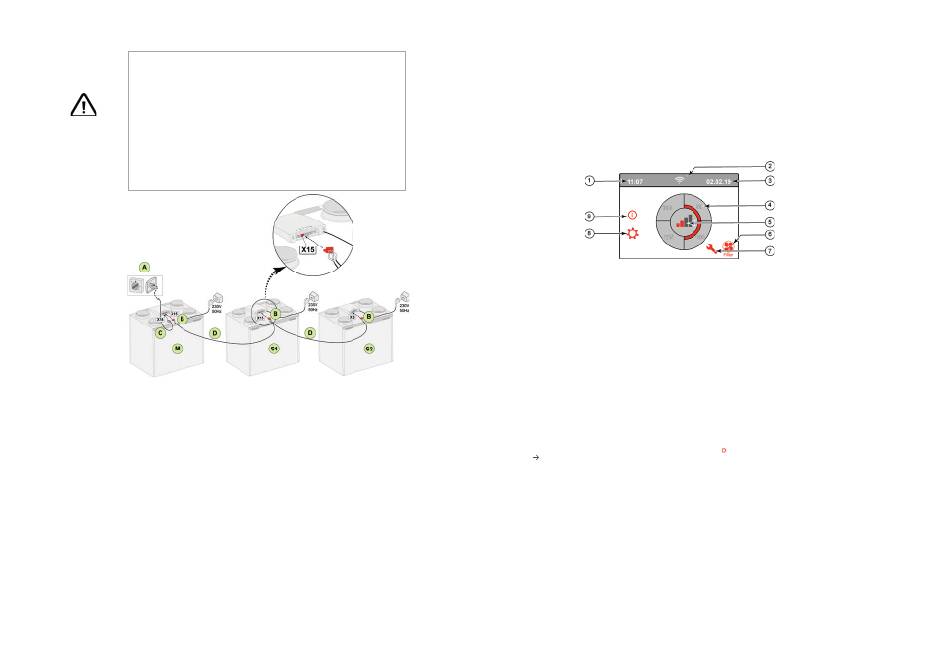

5.5.9 Couplage d'appareils à l'aide de externalBus
Important
En raison de la sensibilité à la polarité, raccordez toujours entre eux les contacts
de externalBus X15-1, ainsi que les contacts X15-2 et X15-3 entre eux. Ne jamais
connecter X15-1, X15-2 ou X15-3 entre eux !
Remarque : Si une carte de circuit imprimé Plus a été installée, plusieurs câbles
devront être branchés sur le connecteur X-15
Remarque : Si la longueur totale des câbles externalBus est supérieure à
10 m, utilisez un câble à paires torsadées pour le raccordement X15-2 et X15-
3 (un câble à paires torsadées est également préférable pour les longueurs
plus courtes) !
Pour M (maître) :
Étape n° 8.1 - Maître
Étape n° 14.1 - externalBus
A = Commutateur multiple
B = Connecteur 3 pôles rouges
C = Câble modulaire
D = Câble basse tension à 3 pôles
M = Appareil maître (par exemple un appareil Ubifl ux Vigor type 4-0)
S1 / S2 = Appareils esclaves (par exemple un appareil Ubifl ux Vigor type 4-0); connecter
au maximum 10 appareils via externalBus
Tous les appareils Ubifl ux Vigor W225 ont le même débit d'air que l'appareil qui est réglé
comme « Maître ». Les messages de défaut de tous les appareils sont affi chés sur l'écran de
l'appareil maître.
Lorsque vous utilisez un Air Control ou le Home, connectez toujours celui-ci à l'appareil maître.
18 | Art.-nr.: 616710-A
Pour S1 (Esclave 1) :
Pour S2 (Esclave 2) :
Étape n° 8.1 - Esclave
Étape n° 8.1 - Esclave
Étape n° 14.1 - externalBus
Étape n° 14.1 - externalBus
6 Affichage écran
6.1 Explication générale du panneau de commande
Un écran avec écran tactile se trouve sur l'avant de l'appareil. Cet affi chage sert à faire fonctionner l'appareil et à
fournir à l'utilisateur des informations sur l'état de l'appareil. Lors de la mise sous tension, la version du logiciel est
d'abord affi chée, puis l'écran principal.
Écran principal
1.
Heure actuelle
2.
nformations relatives aux connexions (seulement affi chées si applicable)
3.
Date actuelle
4.
Régler le débit de ventilation ; les barres rouges indiquent le débit de ventilation sélectionné.
Dans cet exemple, le débit de la ventilation active est de 100 m
5.
Contrôle actif
6.
Message relatif au fi ltre (seulement affi ché si applicable)*
7.
Défaut (seulement affi ché si applicable)*
8.
Accès au menu des réglages
9.
Accès au menu d'information
* Le message de fi ltre et le message de défaut se trouvent au même endroit sur l'écran ; l'affi chage de défaut a une priorité plus élevée et sera
donc toujours affi ché en premier même si un message de fi ltre est actif !
La langue/date et heure souhaitée peut être modifi ée dans le menu des réglages
réglage (
Valeurs de réglage page 52), n° d'étape 15.1 à n° d'étape 15.10.
/h
3
; pour cela, veuillez vous référer au tableau des valeurs de
19 | Art.-nr.: 616708-A
Ubifl ux Vigor W225 | 19
