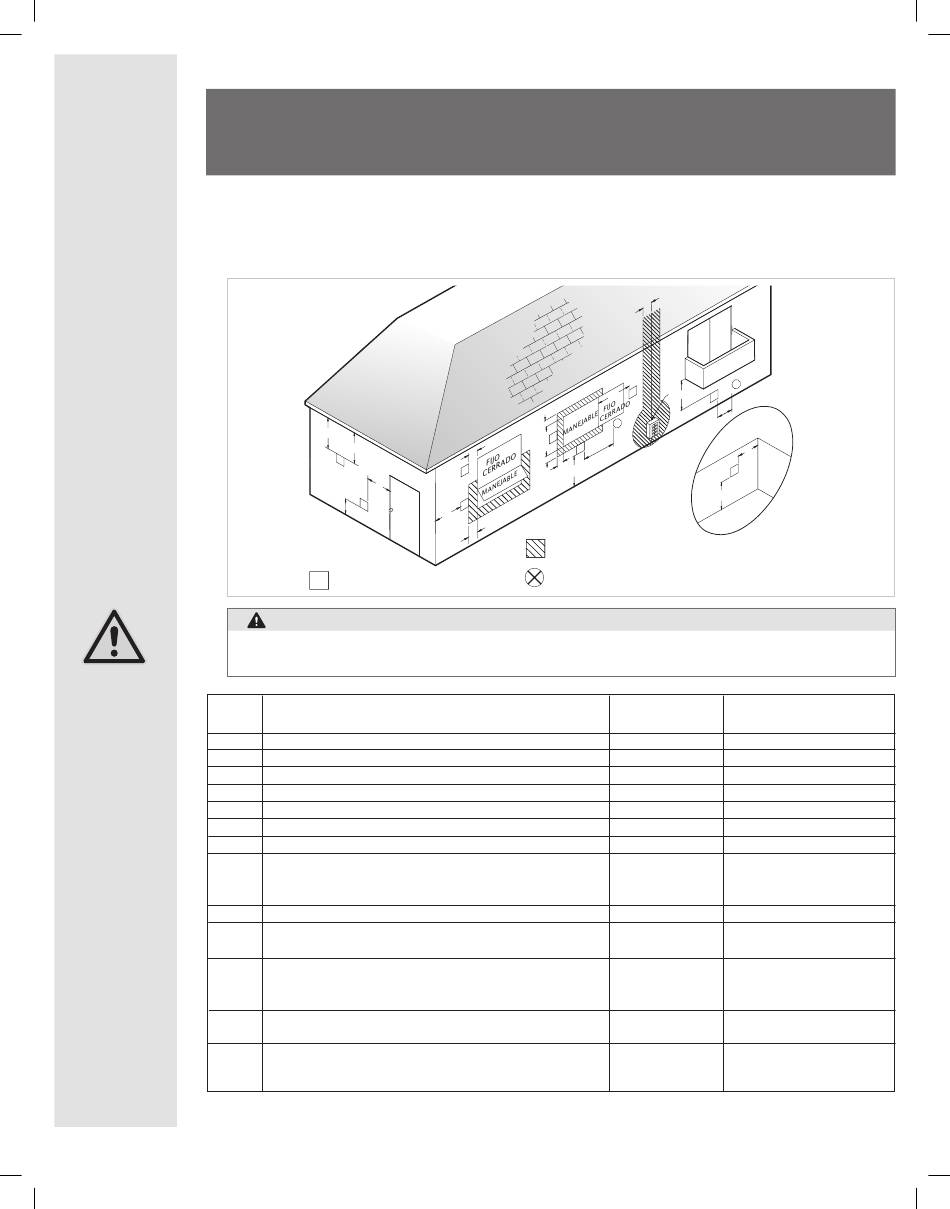

Posición recomendada del
terminal de toma de aire
Los terminales deben colocarse de forma que no puedan entrar productos combustibles en las
aperturas de edificios u otros humeros u orificios de ventilación. Los materiales de ventilación
Ubbink Rolux blanco han sido diseñados para uso interior. En caso de utilización externa,
los materiales requieren de protección contra irradiacción solar directa (rayos UV).
V
PRECAUCIÓN
Mantenga una holgura de 0,3 m (12") por encima del nivel o grado más alto de nieve previsto, o el superior de entre los dos.
Consulte el nivel de nieve de su zona en los códigos locales.
REF DESCRIPCIÓN
A
Holgura por encima del nivel, veranda, porche, suelo o balcón
B Holgura hasta ventana o puerta que pueda abrirse
C Holgura a ventana permanentemente cerrada
D Holgura vertical a intradós, aleros o salientes ventilados
E Holgura a intradós, aleros o salientes no ventilados
F Holgura a esquina exterior
G Holgura a esquina interior
H Holgura a cada lado de la línea central tendida sobre el
conjunto de contador
I Holgura a salida reguladora de servicio
J
Holgura a la entrada del suministro de aire no mecánico del edificio
o la admisión de aire de combustión a cualquier otro aparato
K Holgura a una admisión de aire forzada en edificio
L Holgura por encima de la acera o calle asfaltada en
propiedad pública
M Holgura por debajo del suelo, veranda, porche o balcón
(abierto por 3 costados)
* Para holguras no especificadas en ANSI Z223.1 / NFPA 54 o CGA-B149, utilice las que estén conformes
con los códigos locales de instalación y los requisitos del proveedor de gas.
21
D
E
C
V
V
B
L V
V
F
B
TERMINAL DE VENTILACIÓN PERMITIDO
H
I M
B V
V
K
B
X
V
B J
V
B
A
A
ZONA EN QUE EL TERMINAL NO ESTÁ PERMITIDO
ENTRADA DE SUMINISTRO DE AIRE
INSTALACIÓN
EEUU
0,3 m (1 pie)
0,3 m (1 pie)
*
*
*
*
*
*
*
0,3 m (1 pie)
0,91 m (3 pies) por enci-
ma si horizontalmente
no supera 3 m (10 pies)
*
*
X
ÁNGULO
INTERIOR
DETALLADO
G
V
INSTALACIÓN
CANADIENSE
0,3 m (1 pie)
0,91 m (3 pies)
*
*
*
*
*
0,91 mm (3 pies) en una altura de
4,57 m (15 pies)por encima de
dicho conjunto
0,91 m (3 pies)
0,91 m (3 pies)
1,83 m (6 pies)
2,13 m (7 pies)
0,3 m (1 pie)
