Instrucciones de instalación
Sistema de ventilación de descarga vertical Rolux
1

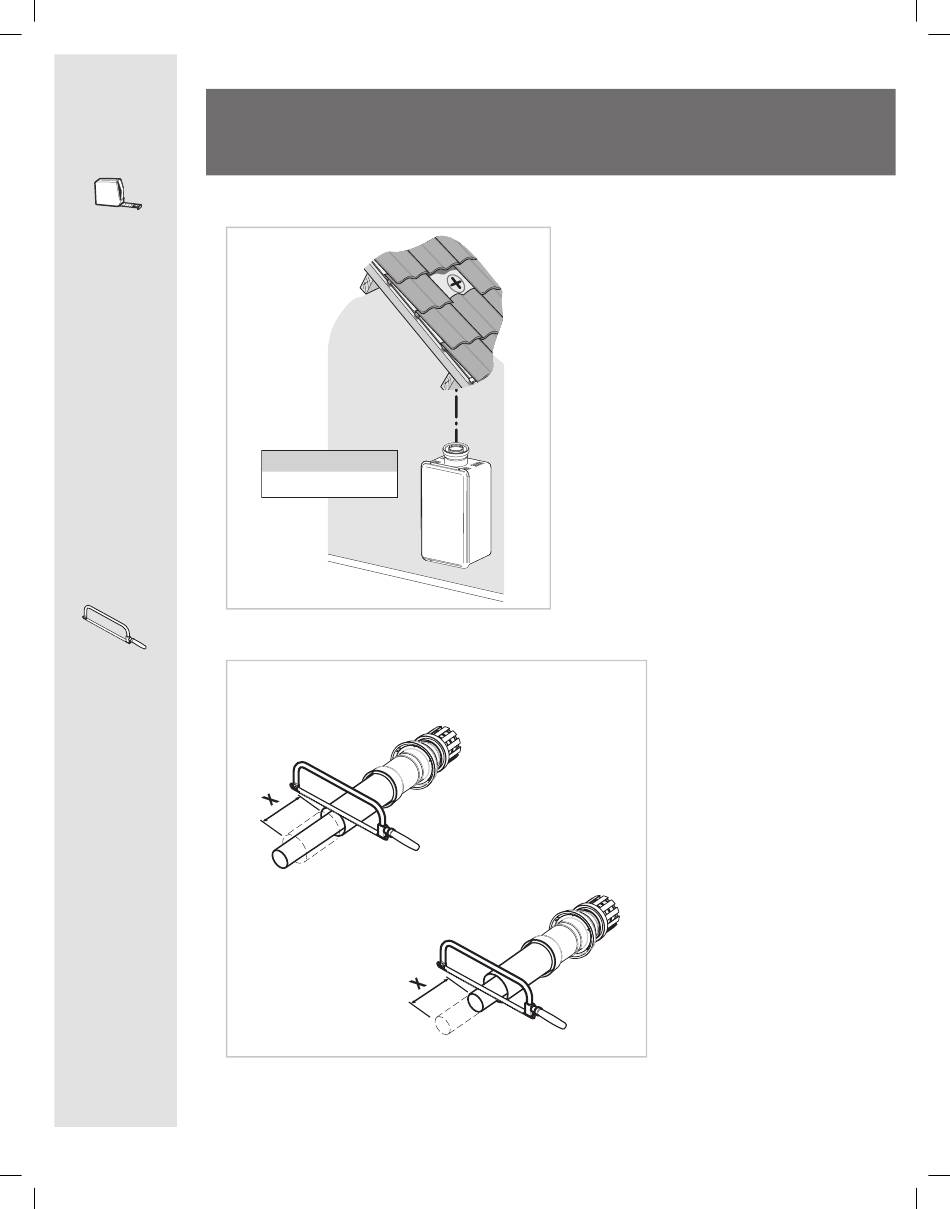

Identificación de la ubicación del sistema de ventilación
NOTA
cubra la tapa del calentador
para evitar que entren residuos
2

Corte para el montaje

A
29
¨ Ê
condensación
Determine la ubicación de instalación del
terminal de descarga en el tejado. Haga un
agujero teniendo en cuenta el ángulo del
tejado y perfore el orificio de una dimen-
sión que permita instalar el el terminal de
descarga del tejado (orificio de 6"x 6" para
tejado plano, orificio de 9"x 6" para inclina-
ción 12/12, u orificio de 12"x 6" para inclina-
ción 16/12).
El terminal puede
acortarse tallando
tanto el tubo interior
como el exterior a
la misma longitud X.
Desbarbe los bordes afilados;
si no lo hace, las juntas po-
drían resultar dañadas, lo que
puede provocar que elsistema
deje de ser hermético.
B
