Instructions générales pour l'installation

Raccordement des joints

Dispositions concernant la condensation
Raccordement de l'appareil (dessus femelle de l'appareil)
38
x

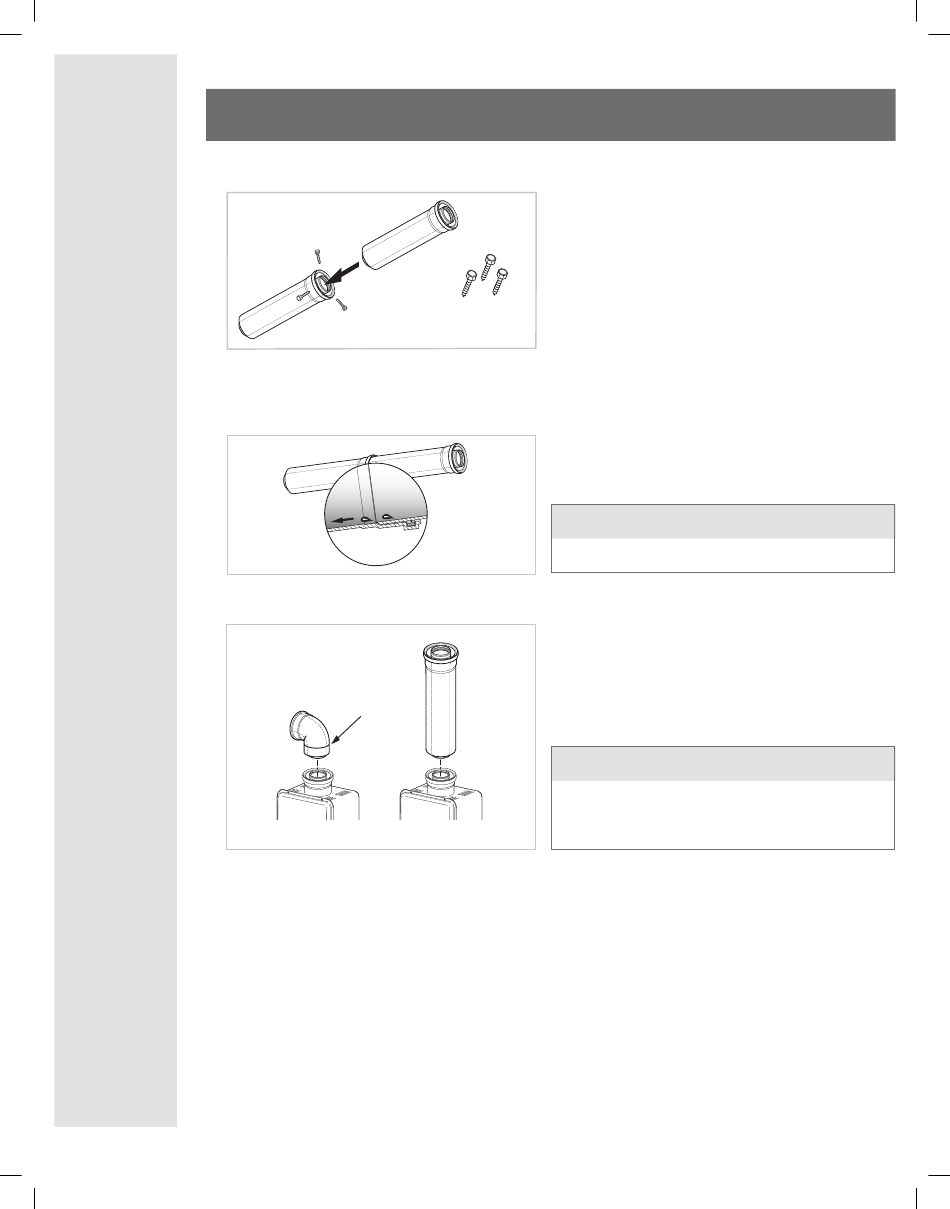

Les raccordements de ventilation doivent être
fermement pressés ensemble de telle sorte que
les garnitures constituent un joint étanche à
l'air. Pour compléter le raccordement du joint,
c'est recommender de fixer avec trois vis auto
percer de #8x1/ 2". Fixer la ventilation au mur
ou au plafond avec des colliers ou des fers de
suspension perforés. Les raccordements de
ventilation qui se prolongent au-delà du bâti-
ment ou de la structure doivent être enfermés
afin de protéger les joints et les garnitures.
Des sections de ventilation horizontales
doivent comporter une pente de 3/4"/pied
(3° ou 55 mm/m) en direction de l'appareil.
NB:
Voir exception sous Condensat page 36.
Insérer l'extrémité mâle de l'élément de ven-
tilation dans le dessus femelle de l'appareil et
utiliser le collecteur de condensat intégré.
NB:
La ligne moulée sur l'extrémité mâle du
coude (x) indique la profondeur d'insertion
correcte dans le dessus de l'appareil.
