Instrucciones de instalación
Sistema de ventilación de descarga horizontal Rolux
1

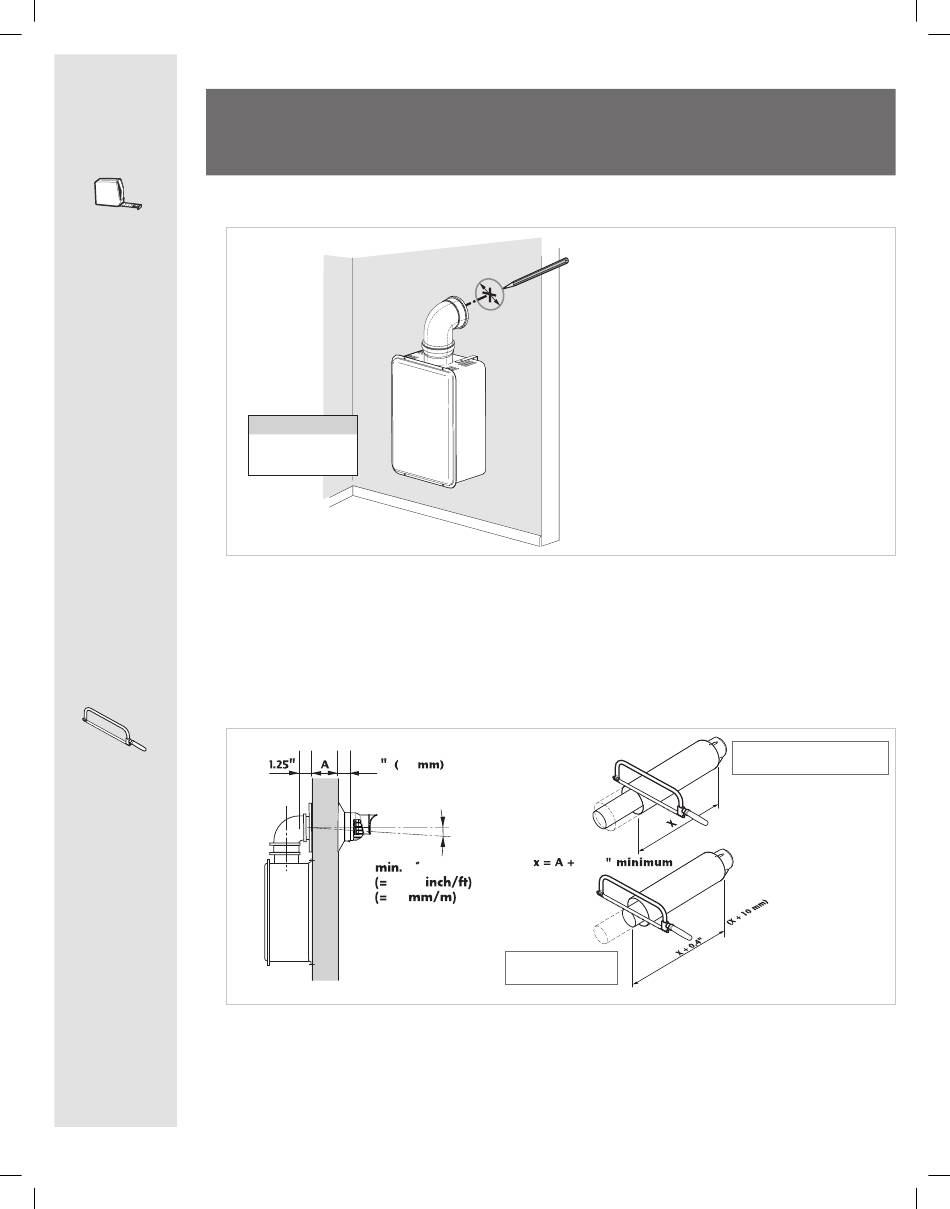

Identificación de la ubicación del sistema de ventilación
NOTA
cubra la tapa del calentador
para evitar que entren
residuos cuando realice
los cortes
Pasos:
- Coloque el codo de tubo de ventilación de 90° en el aparato.
- Marque la posición en la pared
- O use la plantilla suministrada con el calentador
- Perfore un agujero habiendo cubierto la tapa del calentador de agua para impedir que
entren residuos
Medición de dimensiones para el montaje
2
Consulte la dirección aceptable de inclinación en la página 20 de estas instrucciones
de instalación.
26
D = 5.5" (140 mm)
2.5 60
3
0.75
55
Tubo interior
¨ Ê
condensación
Tubo exterior blanco
3.75
