4.3 Protection contre le gel
Pour éviter le gel de l'échangeur de chaleur à basse température extérieure, l'appareil est équipé d'un contrôle du gel.
Des capteurs de température mesurent les températures dans l'appareil ; lorsque c'est nécessaire, un préchauff eur
est mis en marche. Si, en cas de températures très basses, la capacité du préchauff eur est insuffi sante, un déséquilibre
progressif se crée dans l'appareil.
Le logiciel « reconnaît » le problème.
4.4 Version Plus
La version «Plus» est équipée d' un circuit imprimé de régulation supplémentaire avec plus de connexions pour
diverses applications.
Ce circuit imprimé de régulation supplémentaire se trouve dans un boîtier en plastique
Le montage est possible, par exemple, contre le mur dans le local d'installation. Un câble de connexion extra-long
est inclus avec l'ensemble d'extension d'impression Plus pour cette confi guration.

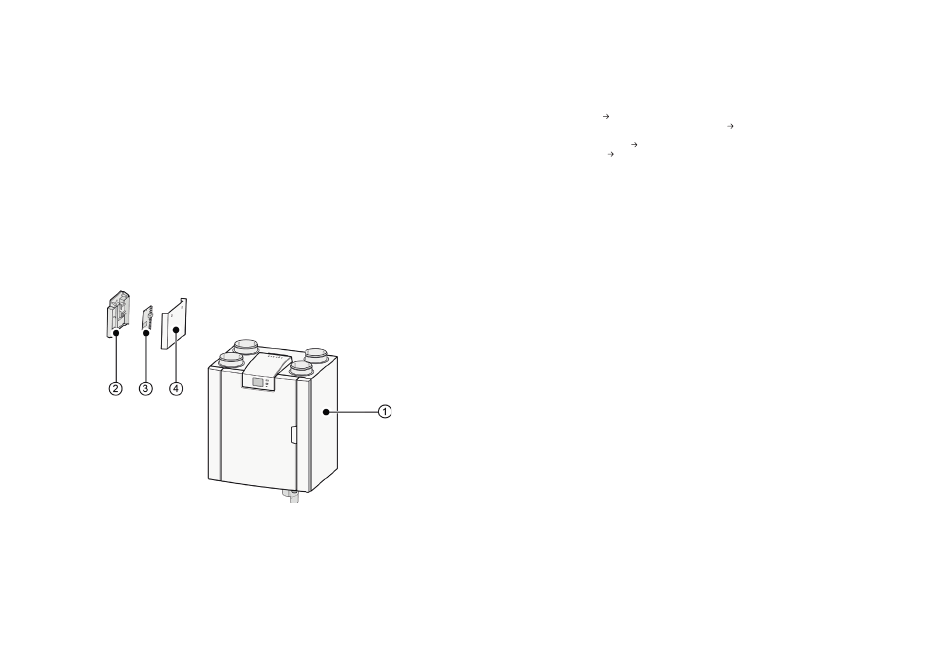

1.
L'appareil Ubifl ux Vigor W225 avec circuit imprimé de base installé
2.
Plaque de montage circuit imprimé Plus
3.
Circuit imprimé Plus
4.
Chapeau d'obturation circuit imprimé Plus
12 | Art.-nr.: 616710-A
5 Installation
5.1 Installation - Généralités
L'installation de l'appareil:
1.
Installation de l'appareil (
Mise en place de l'appareil page 13 )
2.
Raccordement du siphon et de l'évacuation de condensation ( Raccordement évacuation de la
condensation page 15)
3.
Raccordement des conduits d'air(
Raccordement des conduits d'air page 16)
4.
Raccordement électrique (
Raccordements électriques page 17)
L'installation doit être conforme aux normes suivantes:
Exigences de qualité des systèmes de ventilation des habitations, ISSO 61.
|
Exigences de qualité de la ventilation des habitations, ISSO 62.
|
Prescriptions ventilation habitations/immeubles d'habitation.
|
Les dispositions de sécurité installations basse tension.
|
Les consignes pour le raccordement à l'égouts intérieur dans les habitations et les immeubles d'habitation.
|
Consignes complémentaires éventuelles des entreprises de services publics locales.
|
Les prescriptions d'installation de Ubifl ux Vigor W225
|
Outre les exigences et recommandations de conception et d'installation susmentionnées, la réglementation
|
nationale en matière de construction et de ventilation doit être respectée.
5.2 Mise en place de l'appareil
L'appareil Ubifl ux Vigor W225 Plus peut être monté au mur avec le support de montage fourni. Pour une installation
sans vibrations, l'appareil doit être monté sur un mur massif d'une masse minimale de 170 kg/m2 . Une cloison en
placoplâtre ou à ossature métallique n'est pas suffi sante!
Dans ce cas, des mesures supplémentaires telles que de doubles panneaux ou des montants supplémentaires sont
nécessaires. Sur demande, un support de montage au sol (avec la même masse minimale) est disponible.
En outre, les aspects suivants doivent être pris en compte:
L'appareil doit être installé dans un local isolé et à l'abri du gel, afi n d'éviter par exemple le gel de l'évacuation
|
du condensat
L'appareil doit être placé de niveau.
|
L'appareil ne doit pas être placé dans une pièce présentant beaucoup de condensation (comme une salle
|
de bain).
Afi n d'éviter la condensation sur l'extérieur de l'appareil, le local d'installation doit être ventilé.
|
Le local d'installation doit pouvoir assurer une évacuation du condensat avec un siphon suffi sant pour
|
l'eau condensation.
Les maisons neuves qui contiennent beaucoup d'humidité provenant des travaux de construction doivent être
|
ventilées de manière naturelle avant d'être utilisées.
Veillez à ce qu'il y ait un espace libre d'au moins 70 cm à l'avant de l'appareil et une hauteur libre de 1,8 m.
|
Veillez à ce qu'il y ait un espace libre d'au moins 25 cm au-dessus de l'appareil, pour le branchement de
|
l'appareil et l'entretien éventuel de la carte de circuit imprimé.
Ubifl ux Vigor W225 | 13
